1D-laserafstandssensoren
Triangulatiemethode

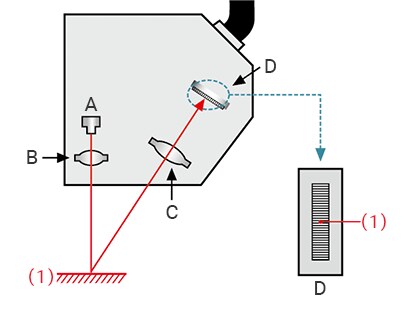

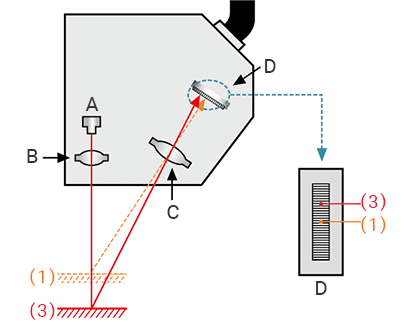

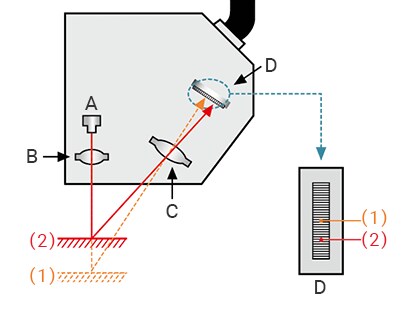

Zoals in de volgende afbeelding is te zien, raakt een laser het doel, het licht dat door het doel wordt weerkaatst, wordt door de ontvangstlens geconcentreerd en op het lichtontvangende element gericht. Als de afstand van de sensor tot het doel verandert, verandert de hoek van het weerkaatste licht, waardoor de positie van het opgevangen licht op het lichtontvangende element verandert. Deze verandering is evenredig aan de hoeveelheid beweging van het doel en omdat wij de afstand tussen elke positie op het lichtontvangende element kennen, kunnen wij de verplaatsing bepalen.
- A
- Halfgeleiderlaser
- B
- Zenderlens
- C
- Lichtontvangende lens
- D
- Lichtontvangend element
Zeer snelle/zeer nauwkeurige laserafstandssensor

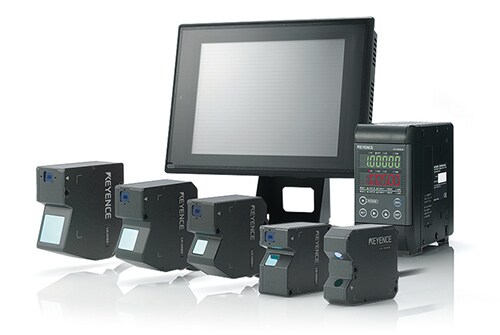

LK-G5000-reeks
Afmeting dikte, breedte en hoogte stapverplaatsing, trilling, en slag uitzonderlijk vermogen voor elke situatie
Confocale methode
Een laser wordt uitgezonden en ontvangen door een paar lenzen die aan een oscillerende stemvork zijn bevestigd. Wanneer de intensiteit van het opgevangen licht groter is dan een ingestelde drempelwaarde, wordt de positie van de stemvork gemeten; omdat deze positie betrekking heeft op een bepaalde afstand tot de sensor, kan de verplaatsing worden berekend.
- (1)
- Kleine hoeveelheid opgevangen licht
- (2)
- Grote hoeveelheid opgevangen licht
- A
- Halfgeleiderlaser
- B
- Gaatje
- C
- Lichtontvangend element
- D
- Stemvork
- E
- Sensor
Confocale laserafstandssensor voor scannen van oppervlakken

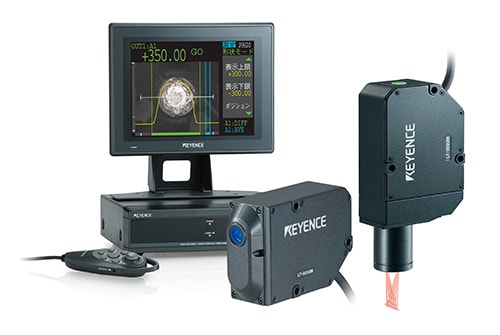

LT-9000 -reeks
Met de 0,08 mil 2 µm grote punt van de laserstraal kan de filmdikte stabieler worden gemeten met behulp van het confocale principe.
Spectrale interferentiemethode
- SLD

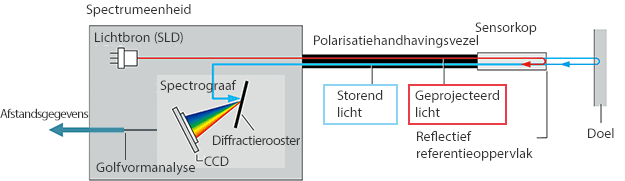

- De SLD straalt een spectrum van licht uit op een doel. In de sensorkop zit een halfdoorzichtige spiegel die een deel van dit licht naar de sensor weerkaatst, waardoor er een referentieoppervlak ontstaat, terwijl de rest van het licht wordt doorgelaten en door het doeloppervlak naar de sensor wordt weerkaatst.
- Interferentielicht
- De twee gereflecteerde lichtstralen hinderen elkaar. De intensiteit van die interferentie is afhankelijk van de afstand tussen het referentieoppervlak en het doel.
- Spectroscopicsche analyse
- Door het interferentielicht met de spectroscoop in verschillende golflengten op te splitsen, wordt er een optische intensiteitsverdeling voor een bepaalde golflengte verkregen. De afstand tot het doel wordt verkregen door golfvormanalyse van de verdeling.
