Koaxial-Leuchten (vertikal) Koaxial-vertikale Beleuchtung strahlt parallel zur Achse von Kamera und Objektiv.

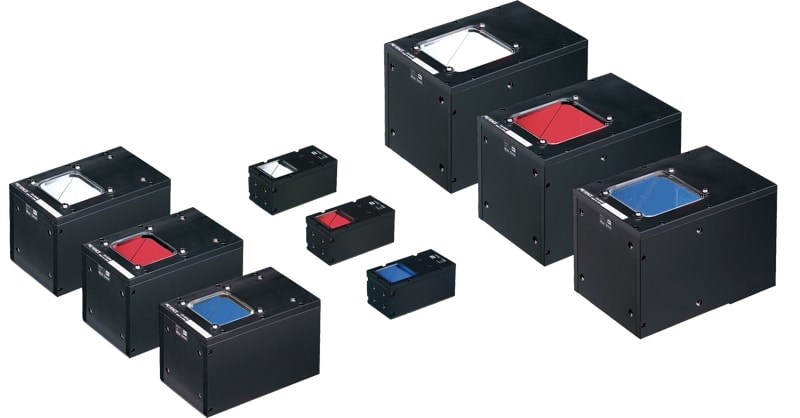

CA-DX

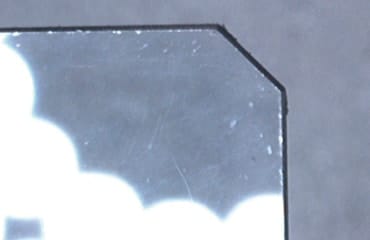

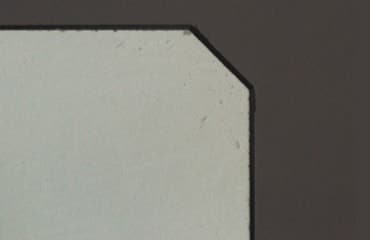

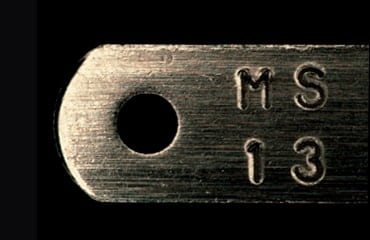

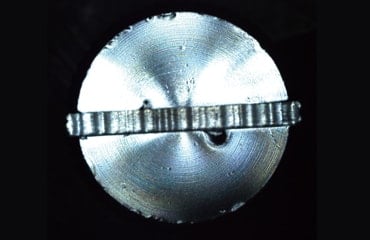

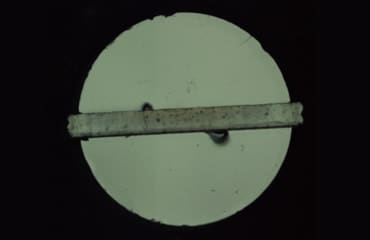

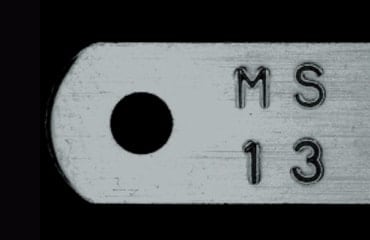

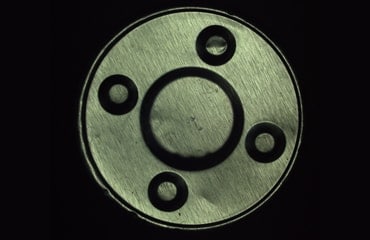

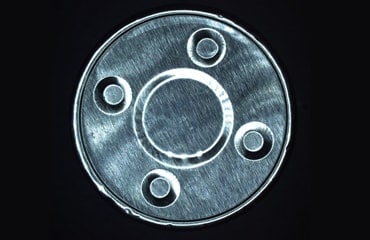

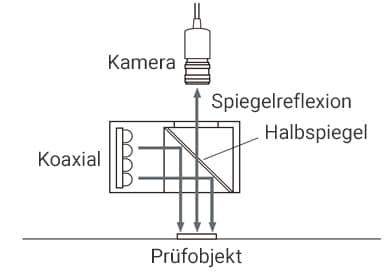

Die koaxiale Beleuchtung strahlt seitlich auf einen Halbspiegel. Der Spiegel reflektiert das Licht auf das Prüfobjekt. Das Spiegelreflexionslicht wird nach oben zur Kamera durchgelassen, wohingegen das vom Prüfobjekt diffus reflektierte Licht abgeblockt wird. Letzteres sorgt für zusätzlichen Kontrast an den Kantenpunkten des Prüfobjekts. Zudem wird der Anteil des abgeblockten diffusen Lichts immer größer, je weiter die Beleuchtung vom Prüfobjekt entfernt ist, sodass sich auf diese Weise ein Bild mit noch mehr Kontrast und Deutlichkeit erzielen lässt.
