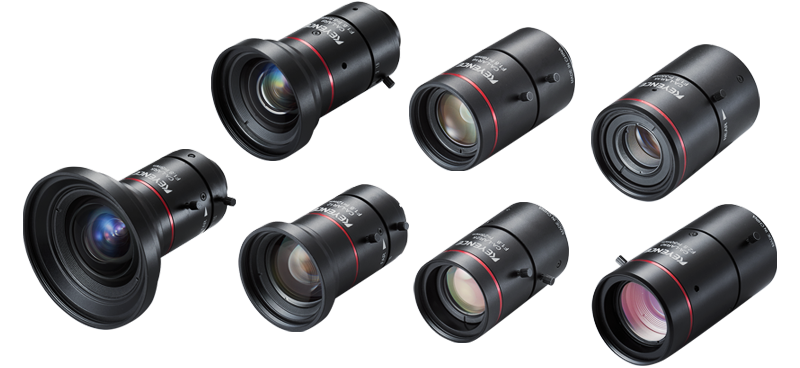

Objektive mit sehr hoher Auflösung und geringer Verzerrung Für optimale Bilderfassung bei 2- und 5-Megapixel-Kameras
CA-LAR
Spezielle optische Konstruktion
Die Modelle CA-LAR12/16/25/35/50 bieten ein Auflösungsvermögen von 250 Linienpaare/mm in der Mitte des Objektivs und 180 Linienpaare/mm zum Rand hin, was mehr als dem Doppelten von konventionellen KEYENCE Objektiven mit hoher Auflösung entspricht. So lassen sich sehr kontrastreiche Bilder erzeugen und stabile Prüfungen von Abmessungen und Qualitätsmerkmalen an Prüfobjekten durchführen.
Auflösung in der Mitte
Erfasstes Gesamtbild (Sichtfeld ca. 34 mm × 25,5 mm)
CA-LAR
Herkömmliches Objektiv
Auflösung am Rand des Bildbereichs
Die Modellreihe CA-LAR kann Bilder mit hoher Auflösung über den gesamten Bildbereich erfassen.
CA-LAR
Herkömmliches Objektiv
Mindestmessabstand
Durch den Einsatz eines gering streuenden Spezialglases konnten wir für alle Modelle einen Arbeitsabstand von 0,1 m erreichen. So lässt sich auch ohne Nahaufnahmering das gesamte Einsatzspektrum dieses Objektivs über einen breiten Bereich hinweg nutzen.
Erfasstes Gesamtbild (Sichtfeld ca. 14 mm × 10,5 mm)
CA-LAR35, kein Nahaufnahmering
Von der Bildmitte bis zum Rand lassen sich Bilder mit hoher Auflösung erzielen. Da der Arbeitsbereich auch ohne Nahaufnahmering auf 100 mm eingestellt werden kann, kann das gesamte Einsatzspektrum dieses Objektivs genutzt werden.
CA-LH35, Nahaufnahmering: 10 mm
Die Auflösung verschlechtert sich aufgrund der Effekte des Nahaufnahmerings.
