Laserowy czujnik przemieszczenia 1D
Metoda triangulacji

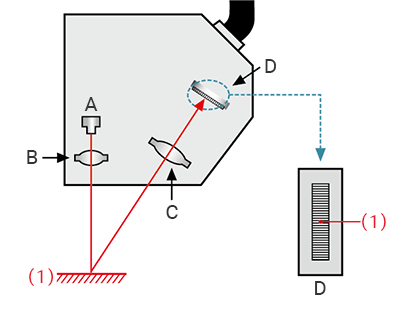

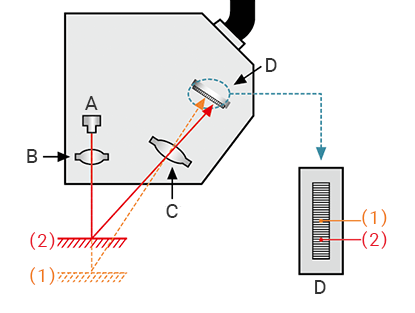

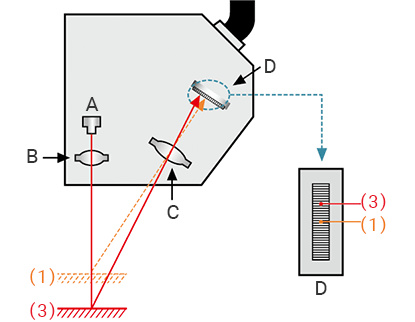

Jak widać na następującym rysunku, gdy laser pada na obiekt, światło odbijane od obiektu jest skupiane w soczewce odbierającej i kierowane na element odbierający światło. Jeśli zmienia się odległość między czujnikiem a obiektem, zmienia się także kąt odbitego światła, powodując zmianę punktu odbierania światła na elemencie odbierającym światło. Ta zmiana jest proporcjonalna do wielkości ruchu obiektu, a ponieważ znamy odległość między poszczególnymi punktami na elemencie odbierającym światło, możemy wyznaczyć przemieszczenie.
- A
- Laser półprzewodnikowy
- B
- Obiektyw nadajnika
- C
- Obiektyw odbioru światła
- D
- Element odbierający światło

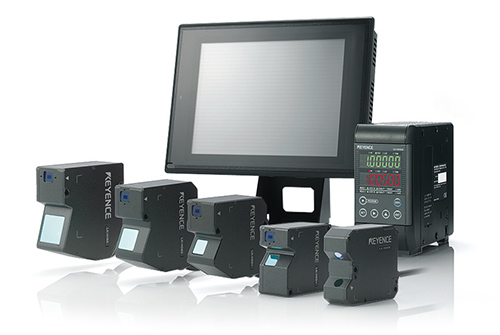

Laserowy czujnik przemieszczenia wysokiej prędkości i wysokiej precyzji
Seria LK-G5000
Rewelacyjna zdolność pomiarów grubości, szerokości, wysokości przemieszczenia uskoki, drgań i przesuwu w każdej sytuacji
Metoda konfokalna
Wiązka lasera jest nadawana i odbierana przez parę soczewek przymocowanych do oscylującego kamertonu. Gdy natężenie odbieranego światła jest większe od ustalonego progu, położenie kamertonu jest mierzone, a ponieważ zależy ono od odległości od czujnika, można na jego podstawie obliczyć przemieszczenie.
- (1)
- Mała ilość odbieranego światła
- (2)
- Duża ilość odbieranego światła
- A
- Laser półprzewodnikowy
- B
- Otwór
- C
- Element odbierający światło
- D
- Kamerton
- E
- Czujnik

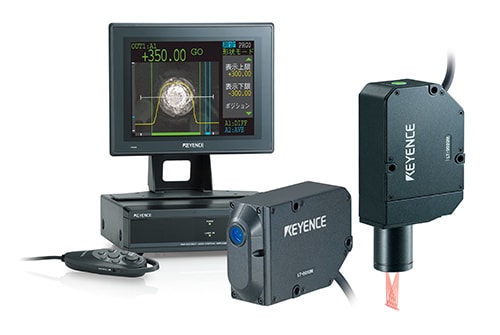

Konfokalny miernik przemieszczenia z laserem skanującym powierzchnię
Seria LT-9000
Plamka wiązki lasera 0,08 Mil, 2 µm zwiększa stabilność pomiaru Pomiar grubości folii odbywa się na zasadzie konfokalnej.

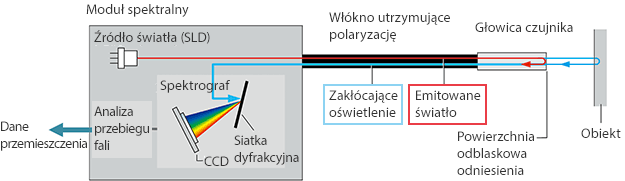

Metoda interferencji spektralnych
- SLD
- SLD emituje spektrum światła na obiekt. Wewnątrz głowicy czujnika znajduje się półprzezroczyste zwierciadło, które odbija część tego światłą do czujnika, tworząc powierzchnię odniesienia, podczas gdy reszta światła może przejść i jest odbijana od powierzchni obiektu do czujnika.
- Interferencja światła
- Dwa odbite promienie świetlne zakłócają się wzajemnie. Natężenie interferencji zależy od odległości między powierzchnią odniesienia a obiektem.
- Analiza spektroskopowa
- Podział interferencji światła na różne długości fali w spektroskopie pozwala uzyskać rozkład natężenia optycznego w poszczególnych długościach fali. Odległość od obiektu jest obliczana na podstawie analizy przebiegu falowego na rozkładzie.
