Optikai mérőeszközök

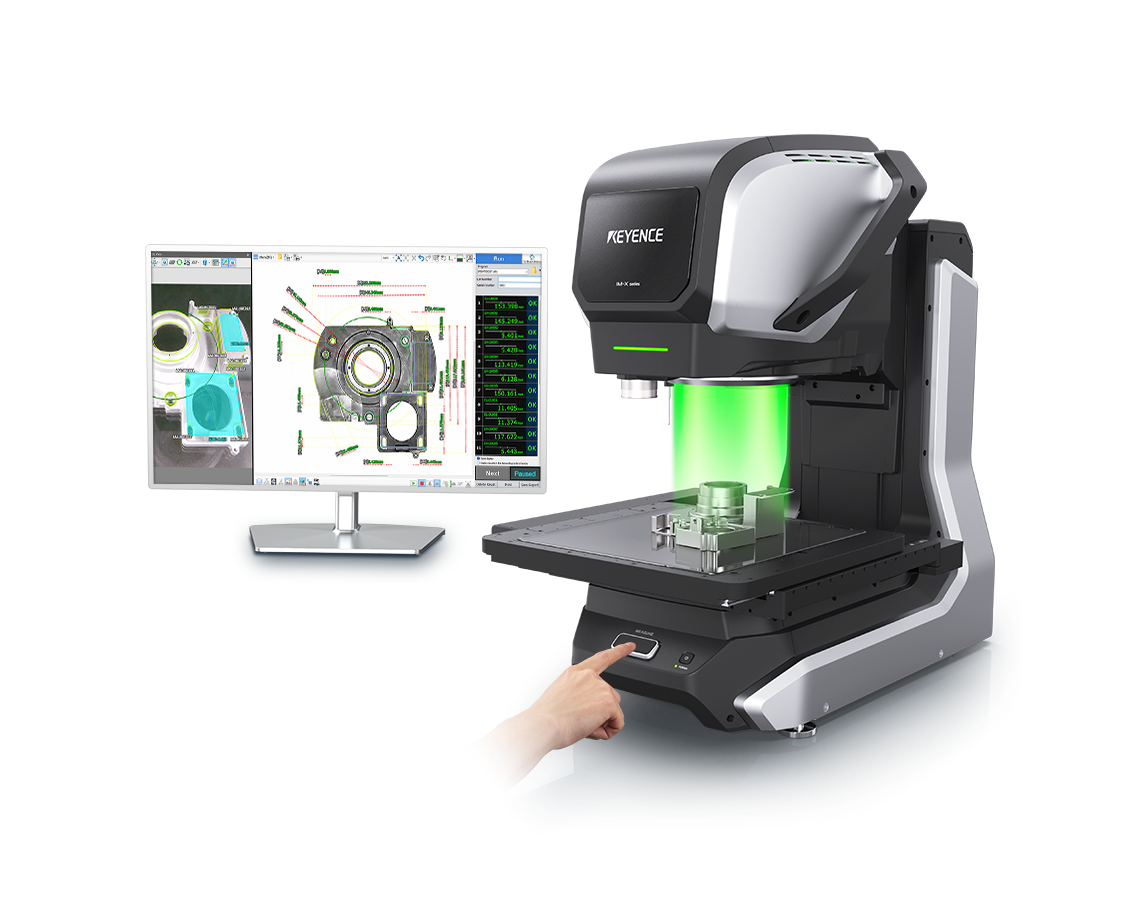

Automatizált, azonnali mérőrendszer, amely másodpercek alatt rendkívül pontos és megismételhető mérési adatokat szolgáltat; egyszerűen helyezze az alkatrészt a tárgyasztalra, és nyomjon meg egyetlen gombot! A rendszer látómezején belül bárhol több száz kritikus jellemző méretezhető az alkatrészen. A beépített automatikus élfelismerő szoftver lehetővé teszi, hogy a mérések minden kezelő esetében konzisztensek maradjanak, és kiküszöböljék a szubjektivitást. Ezt a felhasználóbarát eszközt bárki használhatja a minőség-ellenőrzési folyamatok kiegészítésére, akár laboratóriumban, akár műhelyben.

Katalógusok letöltése

Termékválaszték

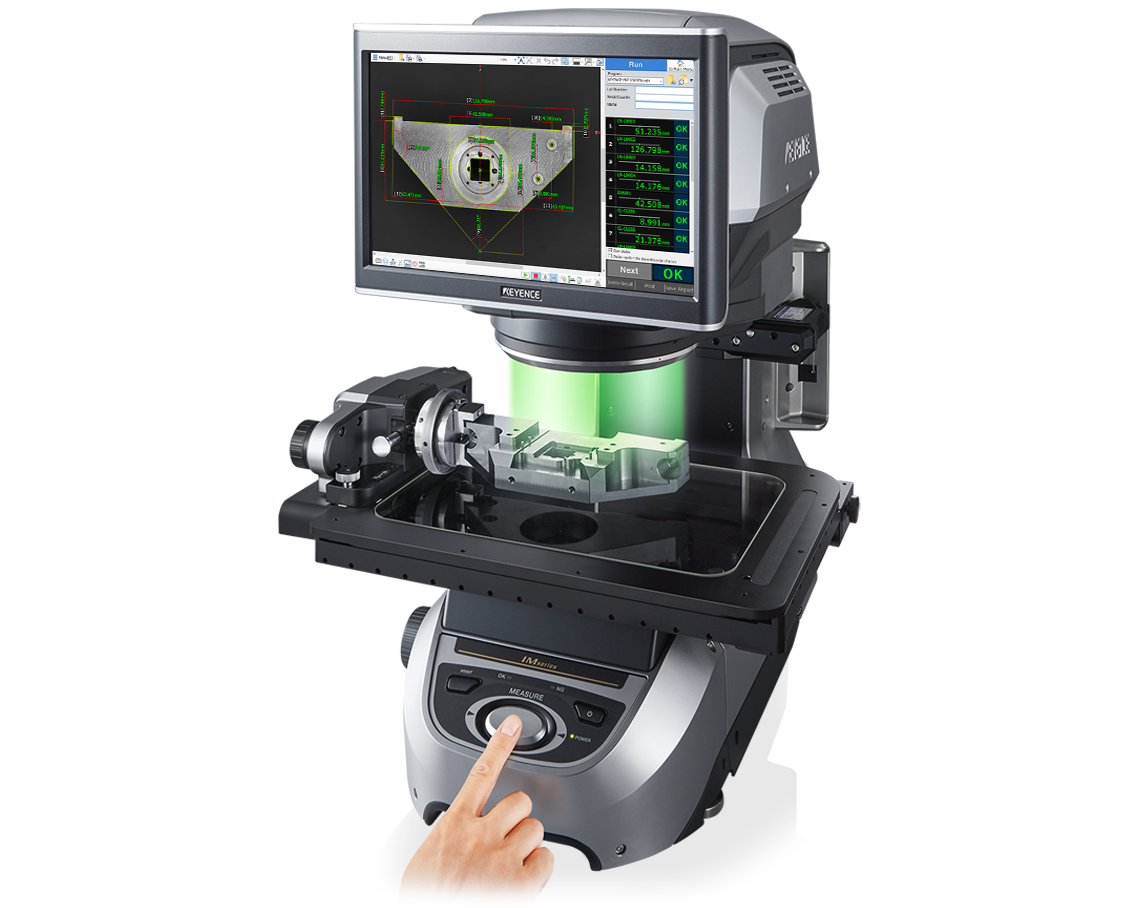

IM-8000 sorozat - Képalkotásos mérőrendszer

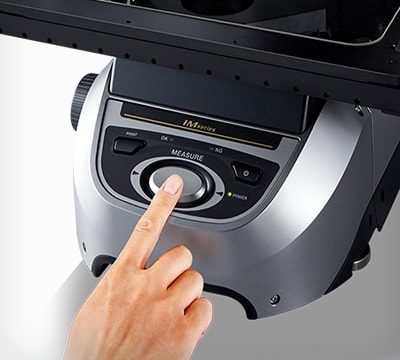

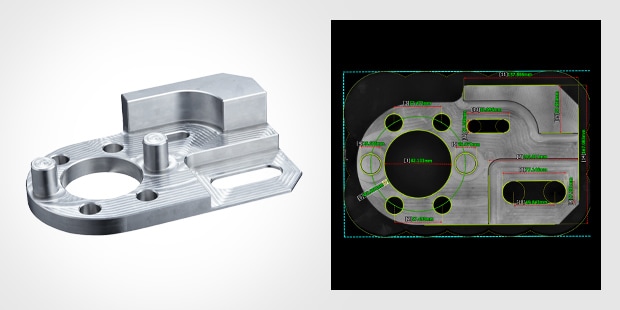

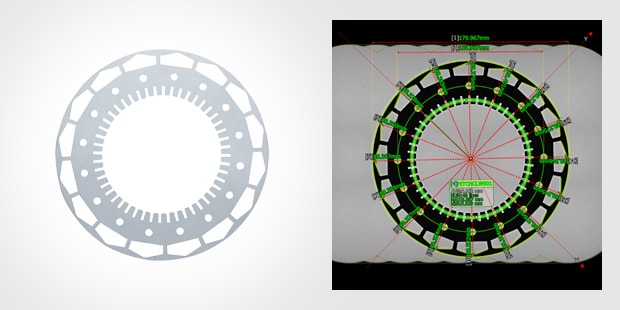

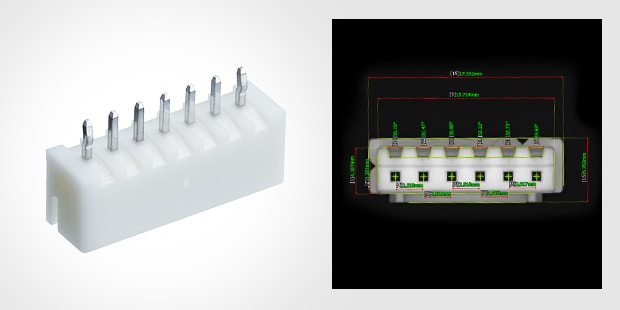

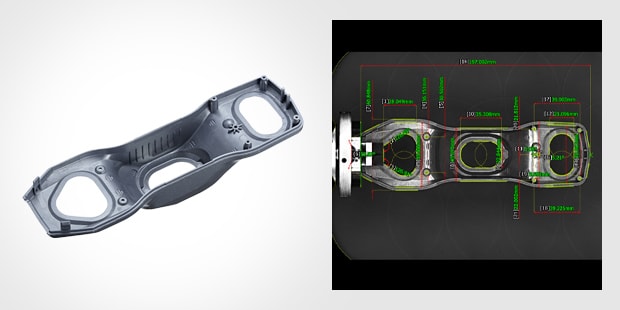

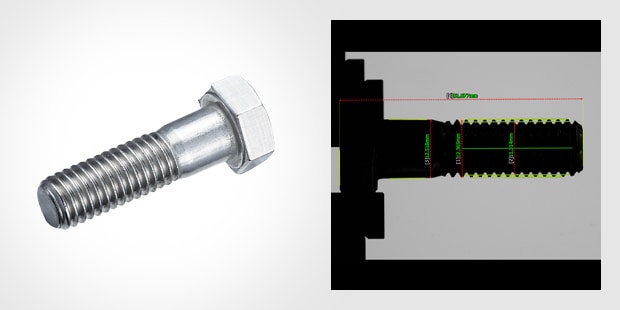

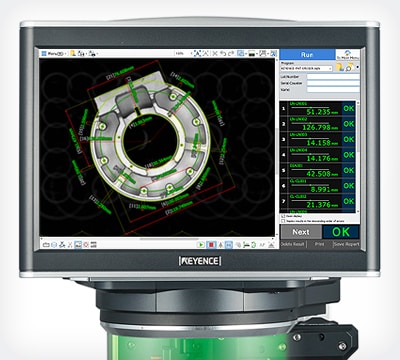

A nagy felbontású képalkotásra képes IM-8000 sorozatú képalkotásos mérőrendszer háromszor akkora érzékelési teljesítménnyel rendelkezik, mint a hagyományos rendszerek, az egyszerű használat feláldozása nélkül: csak helyezze a mintát a tárgyasztalra, és nyomja meg a gombot. A 20 megapixeles CMOS szenzorral és egy új algoritmussal, amely lehetővé teszi a stabil éldetektálást, nagy pontosságú mérés végzése lehetséges 300 pontig, pár másodperc alatt. Ezenkívül az újonnan kifejlesztett forgóegység különféle méretű és alakú mintákat képes forgatni, miközben vízszintesen tartja őket, lehetővé téve a 360°-os, többfelületű mérést egyetlen művelet során. Egyszerű működés, csak nyomja meg a MEASURE gombot. Ez konzisztens eredményeket biztosít a kezelőtől függetlenül, nagy mértékben csökkentve a mérési munkára elköltött erőforrásokat. A termék gyors, konzisztens és könnyű kezelhetősége számos méréssel kapcsolatos problémára jelent megoldást.

Katalógusok Árajánlat kérés

LM sorozat - Nagy pontosságú képalkotásos mérőrendszer

A high-precision, optical gauge that allows operators to achieve dimensional measurement results to +/-0.1um. Utilising automatic focus, epi-illumination, and high precision optics, at the push of a button you can repeatably measure all 2D features, including height.

Katalógusok Árajánlat kérés

IM-7000 sorozat - Képalkotásos mérőrendszer

Azonnali megoldás hagyományos minőség-ellenőrzési problémákra. Nagy pontosságú mérések elvégzése, automatikus adatrögzítés és jelentések készítése egyetlen gombnyomással.

Az optikai mérőeszközök egyfajta optikai mérőműszerként foghatók fel. A mérési elv hasonló az optikai mikroszkópokéhoz. A céltárgy az emelvényre kerül, és alulról fény világít rá. Ez azt eredményezi, hogy a céltárgy profilja vagy árnyéka kivetül a képernyőre. A pontos mérések telecentrikus optikai rendszer segítségével történnek.
Az optikai mérőeszközöket eredetileg a célpontok körvonalainak vizsgálatára fejlesztették ki. Később megjelentek a mérési funkcióval felszerelt modellek. Egyes nagy optikai mérőeszközök képernyőátmérője meghaladja az 1 métert.
Az optikai mérőeszközöket profilprojektornak vagy árnyékgráfnak is nevezik.

Az optikai mérőeszközök elve (telecentrikus optikai rendszer)

Egy tipikus optikai mérőeszköz alulról világít, és az emelvényre helyezett céltárgy árnyékát vetítőlencsén keresztül vetítővászonra vetíti. Emiatt profilprojektorként vagy árnyékgrafikonként is ismert.
Ekkor a vetített kép mérete a céltárgyról megfelelő nagyítással felnagyított kép, és ennek a képnek a mérésével mérjük a mérőtárgy méretét.
Az optikai mérőeszközben egy "telecentrikus optikai rendszernek" nevezett optikai rendszert használnak, így az emelvény bármely pontjáról pontos nagyítással kivetíthető. Általános objektívvel a közeli tárgyak nagynak, a távoli tárgyak kicsinek tűnnek, ami lehetővé teszi a perspektíva megítélését. A telecentrikus objektívek éppen ellenkezőleg, azonos méretet vetítenek a közeli és távoli tárgyakra.
Ez a telecentrikus objektív lehetővé teszi, hogy a megfelelő nagyítással árnyékot vessen egy tárgyra a kép torzítása nélkül.

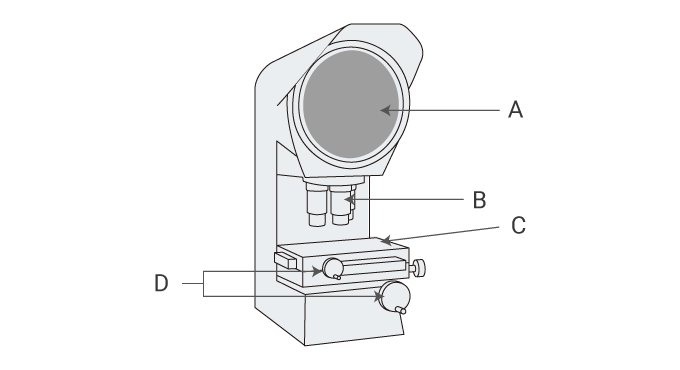

A: vetítővászon, B: vetítőlencse, C: mozgatható emelvény, D: emelvénymozgató fogantyúk (X és Y fogantyúk)

Óvintézkedések, karbantartás és kalibrálás

A hagyományos optikai mérőeszközök rendszeres karbantartást igényelnek a folyamatos és pontos mérések elvégzése érdekében. A karbantartást gyakran a helyszínen végzi technikus, mivel a szerszám általában túl nagy ahhoz, hogy rendszeresen hozzák-vigyék.
Ezenkívül rendszeres kalibrálásra van szükség, hogy megbizonyosodjon arról, hogy a pontosság megfelel-e az előírtaknak. Az optikai mérőeszköz kalibrációs ciklusa 6 hónaptól 3 évig tart. A karbantartáshoz hasonlóan a kalibrálást általában helyben végzik.

Az optikai mérőeszközök előnyei

Az optikai mérőeszközök elsődleges jellemzője, hogy kétdimenziós mérési lehetőséggel rendelkeznek (X és Y irányban), ellentétben a kézi eszközökkel, például a mikrométerekkel, nóniuszos tolómérőkkel vagy magasság/mélységmérőkkel, amelyek egyszerre csak egy irányba történő mérésre korlátozódnak.

Előnye, hogy lehetővé teszi az ellenőrök számára, hogy megduplázzák teljesítményüket az egyirányú kéziszerszámokhoz képest. Az operátorok a kép bal alsó sarkát a képernyő középvonalával egy vonalba állíthatják, így beállíthatják a kezdőpontot, és egyidejűleg leolvashatják a hosszt és a szélességet is, ezzel segítve az ellenőrzési folyamatok egyszerűsítését.

Az optikai mérőeszközök érintkezők nélküli mérést használnak, amely nem torzítja el a rugalmas részek mérését vagy nem károsítja az érzékeny részeket. Az ellenőrzési folyamat során a fényen kívül semmi más nem éri az alkatrészt, így az alkatrész nem vetemedhet vagy változtathatja meg alakját.

Az alkatrész sértetlenségén túlmenően az egyik legfőbb előny, hogy az érintkezők nélküli mérőeszközök kiküszöbölik a kézi mérőműszerek „érzési tényezőjét” és az ebből adódó esetleges emberi hibát. A szubjektivitás megszüntetésével a vállalatok a mért értékek konzisztenciájának javulását látják.

A vállalatok költségelőnyöket tapasztalhatnak az optikai mérőeszköz használatán keresztül. Az egyik lehetőség az, hogy az optikai mérőeszközökkel csökkenthetik az ellenőrzési időt, mivel gyorsabban végeznek mérést, mint a hagyományos kézi mérőeszközök.

Az időmegtakarítás és a megnövekedett áteresztőképesség jelentős hatással lehet a bevétel növelésére. Egy másik költségmegtakarítást a kemény mérőeszközök jelentik. Az optikai módszerek fokozottabb használatával nagymértékben csökkenti a kemény mérőeszközök kopását. Ezenkívül a nagyobb kopás és az időszakos újratanúsítás szükségessége miatt további helyettesítő eszközökre van szükség ezekben a leállási időszakokban, amelyek most optikai módszerekkel kiküszöbölhetők.

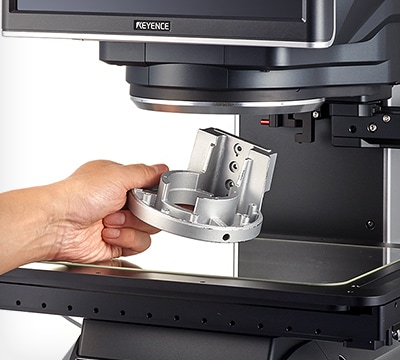

Helyezze a tárgyat az emelvényre.
A képernyőre kinagyítva vetített képre egy skálát alkalmaznak a méretek mérésére. Alternatív megoldásként használhatja az XY emelvénnyel együtt, és mérheti a méreteket a mozgás mennyiségéből.
Egy optikai mérőeszköz számítógépes számítási funkcióval különféle mérési eredményeket kaphat, például szélességet, átmérőt és szöget, ha mérési pontokat vesz fel a tárgyasztal mozgatása közben.

Hogyan mérjünk hosszt/szélességet

Helyezze a mérendő tárgyat a képernyőre, és állítsa be az asztal magasságát a fókuszáláshoz.
Ezután igazítsa a vetített képen mérni kívánt oldal tájolását a képernyő referenciavonalának tájolásához, és állítsa az XY szakasz értékét 0-ra.
Ezután mozgassa az emelvényt az emelvénymozgatás fogantyújával, és igazítsa a mérendő vetített kép másik oldalát a képernyő referenciavonalához.
Ekkor az emelvény mozgási mennyisége X és Y irányban is megjelenik, így ez az érték lesz a mért érték. Egyszerű, csak egyirányú mérés esetén csak az X vagy Y irányú mozgás mértékét használjuk.

A sugár/átmérő mérése

Helyezze a mérendő tárgyat a képernyőre, és állítsa be az asztal magasságát a fókuszáláshoz.
Ezután igazítsa a kivetített képen lévő kör középpontját ahhoz a ponthoz, ahol a képernyő referenciavonala nyilvános.
Sugár esetén vegyen itt 0 pontot, és mozgassa az emelvényt, hogy ellenőrizze a mozgás mértékét azon a ponton, ahol a kör széle az emelvény közepén volt. Átmérő esetén innen egyszer mozgassuk a kör szélére az emelvényt, vegyünk 0 pontot, majd a szemközti élre lépve ellenőrizzük a mozgás mértékét. Mindkét esetben elterjedt négy irányban kereszt alakban mérni.
Lehetőség van a mérésre úgy is, hogy egy koncentrikus beosztású lapot helyezünk a képernyőre, amelyet "diagramnak" neveznek.
Számítási funkcióval rendelkező optikai mérőeszköz esetén az átmérő és a sugár automatikusan kiszámításra kerül három mérési pont felvételével a kör szélén.

Hogyan mérjünk szögeket

A szög mérésének többféle módja van.
Módszer az emelvény elforgatása mértékének ellenőrzésére az emelvény θ irányú elforgatásával, a vetített kép egyenes vonalának a képernyő referenciavonalához való igazításával.
Van egy módszer az ellenőrzésre, ha a képernyőre helyezünk egy „diagram” nevű, finom léptékű lapot, mint egy szögmérőt.
Számítási funkcióval rendelkező optikai mérőeszközön a szög kiszámítása két egyenes megadásával történik.

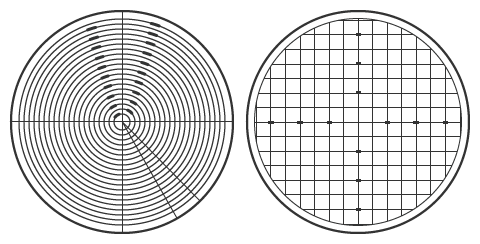

A fedvények használata

Többféle diagram létezik.
Az átmérő és a sugár mérésére koncentrikus körjelek, a szögek mérésére sugárirányú jelek, és mindkettőre. Ezenkívül néhány lépték egy rácsba van írva, hogy lássa az XY koordinátaértékeket. Mindkettőt a képernyőre helyezik, és a kivetített képhez illesztve mérik.

Gyakran ismételt kérdések – Optikai mérőeszközök

Az optikai mérőeszközöket vizuális, kétdimenziós ellenőrzésre tervezték. Emiatt egy alkatrészt át kell irányítani és újra kell mérni a háromdimenziós jellemzők érdekében. Egy másik módszer az olyan eszközök kombinációja, mint az optikai mérőeszköz, a tolómérők/mikrométerek és a magasságmérők. Például bármely kétdimenziós jellemzőt megmérhet az optikai mérőeszköz segítségével, de ezután helyezze át az alkatrészt egy magasságmérőre, hogy megkapja a kívánt magasságot vagy mélységet. A végső mért eredmények manuálisan felírhatók egy jelentésre, vagy begépelhetők egy meglévő jelentési platformra.

A KEYENCE IM sorozatú automatizált optikai mérőeszköze 3 másodperc vagy annál rövidebb idő alatt akár 99 méretet is mér egy alkatrészen +/- 2um pontossággal. Az alkatrész mérése után a rendszer automatikusan rögzíti az adatokat és vizsgálati jelentést készít. Legújabb készülékünk beépített magasságmérővel rendelkezik a Z tengely mérésére. A hagyományos optikai mérőeszközökhöz képest a vállalatok jelentősen csökkentik az ellenőrzési időt, a kezelő szubjektivitását, valamint a selejteket és az utómunkálatokat. A mérési sebesség, a pontosság és a könnyű használhatóság előnyei azonnaliak.

Rögzítőelemek

Az optikai mérőeszközökhöz használt rögzítőelemek a mérendő tárgy rögzítésére szolgálnak a megfelelő tájolásban. Például egy kerek tárgy rögzíthető vízszintesen lefogással, vagy olyan tárgy rögzítésére, amelynek alsó felülete nem sík, mérésre alkalmas tájolásban.
Különféle típusú rögzítőelemek léteznek, beleértve a kapcsokat, szorítókat és mágneseket.

Mylar fedődiagram

Az átfedő diagramot a képernyőre vetített mérési képhez való párosítással használjuk. Különféle típusú diagramok léteznek. Általában például rácsos vagy koncentrikus léptékűeket használnak.
Ezen túlmenően a diagram átfedésével, amelyen a mérési cél tervezési értéke azonos nagyítással van felnagyítva, a kivetített képre ráhelyezve látható, hogy a tervezési érték kontúrja miben tér el a tényleges mérési céltól.

Felületi megvilágítás

Az optikai mérőeszköz nem csak alulról világít és bocsát ki fényt, hogy árnyékot hozzon létre, hanem felülről (lencséhez mérten oldalról) is képes körvonalakat kivetíteni.
Még akkor is, ha a mérési cél nehezen mérhető csak az átviteli (háttérvilágítású) képpel, az epi-illumináció segítségével megmérhető.

Függöny

A sötétítő függönyök a kívülről érkező fény blokkolására szolgálnak. A környező fény blokkolásával egy alakzat pontosabb kivetítésére szolgál.
