Képalkotásos mérőrendszer
IM-X1000 sorozat
Új

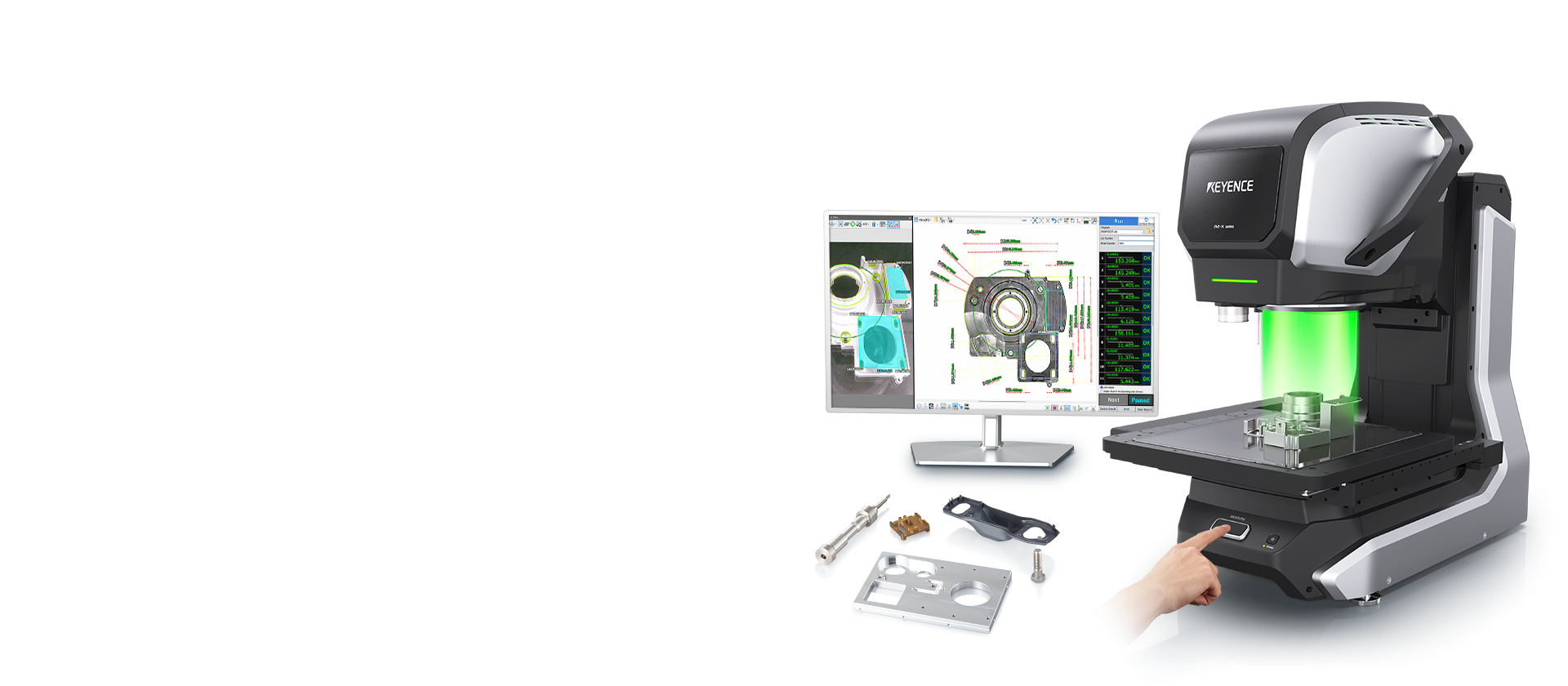

Képalkotásos mérőrendszer IM-X1000 sorozat
Jelentősen megnövelt mérési tartomány
„Behelyezés és gombnyomás” elvű azonnali mérés
-
Konzisztens mérési eredmények
-
Automatikus rajzimportálás
-
Nagy méretű tárgyasztal, akár 500 mm-es méretig
Egy gombnyomással azonnal megmérheti alkatrészeit. Az azonnali mérést biztosító rendszer a „behelyezés és gombnyomás” elvű mérési módszert új szintre emeli, jelentősen megnövelt, akár 500 mm-es mérési tartománnyal, valamint többérzékelős képességekkel, amelyek közé tartozik az optikai, a tapintásos, a lézeres és a forgó mérés is. A rendszer új, automatikus rajzimportálási funkcióval rendelkezik, amely segíti a programozás automatizálását CAD-fájlok, valamint immár PDF-, JPEG- és papíralapú rajzok importálásával. Ezenfelül a beépített Intelligens asszisztens eszköz automatikusan optimalizálja a fókuszt és a megvilágítást, így szakértői szintű programozást és optimális teljesítményt biztosít – még optikai méréstechnikai tapasztalat nélkül is. Ez az új azonnali mérést biztosító rendszer gyors, egyszerű és pontos ellenőrzést tesz lehetővé, még nagy méretű alkatrészeken is.
Jellemzők
Alkalmazások széles köréhez, kis alkatrészektől nagyokig
Új funkció: Extra széles tárgyasztal (akár 500 mm-es méretig)
A rendszer jelentősen megnövelt mérési tartománnyal rendelkezik, amely 3,3-szorosa az előző generációkénak. Ezenfelül képes nagyobb magasságú alkatrészek kezelésére is, akár az előző generációkénál 2,7-szer nagyobb maximális magasságig. Ez a legújabb rendszer lehetővé teszi, hogy nagy méretű alkatrészeket egyetlen művelettel lehessen megmérni.
- Extra széles, nagy méretű tárgyasztal a következő méretekkel: X: 500 mm × Y: 400 mm
- Megnövelt Z-tartomány akár 200 mm méretig
Rajzok importálása és programok automatikus létrehozása
Rajzból program három lépésben
Egyszerűen készíthet programokat CAD-, PDF-, JPEG-, sőt akár papíralapú rajzok importálásával is. Csak válassza ki a kritikus méreteket, a tervezési értékeket és a tűréseket, és máris létrehozhatja a programot.
Pontos mérés három dimenzióban
A kis mérőnyomású tapintófej szabadon mozgatható függőlegesen, vízszintesen és ferdén, így a kívánt pontok kíméletes, finom érintéssel mérhetők meg. Még a 3D elemek is pontosan mérhetők.
Azonnali magasságmérés bármilyen alakú vagy anyagú tárgy esetén
A beépített többszínű lézer azonnal rögzíti a megadott hely magasságát az alkatrészen, lehetővé téve a pontos mérést az anyagtól függetlenül.
Éles, tiszta képek a precíz méréshez
A beépített 20 megapixeles CMOS szenzor lehetővé teszi a legapróbb és legösszetettebb mérési pontok stabil és pontos mérését.
Egy moduláris rendszer az Ön ellenőrzési igényeire tervezve
A tárgyasztal és a fejrész szétválasztható, így a mérési igényeinek leginkább megfelelő kombinációt használhatja. Különböző nagyítású és látószögű fejek, valamint háromféle méretű tárgyasztal áll rendelkezésre.
- Fejtípusok: nagy látómezejű fej és nagy pontosságú fej
- Tárgyasztaltípusok: kis tárgyasztal (200 mm × 200 mm), közepes tárgyasztal (300 mm × 300 mm) és nagy tárgyasztal (500 mm × 400 mm)
* A mérési tartomány a fej és a tárgyasztal kombinációjától függően változik. További információt a katalógusban talál.
