Konfokális elmozdulásérzékelő
CL-3000 sorozat
Konfokális elmozdulásérzékelő CL-3000 sorozat
Nagy pontosság, kompakt és tartós kialakítás
Nagy pontosságú mérés bármilyen tárgyon, könnyedén felszerelhető érzékelőfej és egyszerű programbeállítások. A CL-3000 sorozatú ultra kompakt koaxiális, lézeres elmozdulásérzékelők megoldást kínálnak számos, a gyártás során felmerülő kihívásra – a minőség javítása, a hibás munkadarabok kiszállításának megakadályozása és a hozamarányok növelése révén jelentősen fokozzák a minőségellenőrzés megbízhatóságát.
- Ultra kompakt és könnyű
- Még nagyobb védettség a környezeti hatások ellen
- Nagy pontosságú mérés bármilyen anyag vagy felület esetében
A CL-3000 sorozat konfokális elmozdulásérzékelői kompakt 1D lézeres elmozdulásmérők, amelyek egyedülálló módszert alkalmaznak a nagy pontosságú mérés biztosítására bármilyen anyagon vagy felületen. A konfokális érzékelő használata lehetővé teszi a stabil mérést olyan anyagokon is, mint a sötét gumi vagy az átlátszó fóliák, anélkül, hogy a rögzítést vagy a mérési beállításokat módosítani kellene. Az érzékelők úgy vannak kialakítva, hogy csak a lencse legyen a fejben, így kompaktak és könnyűek, ami ideális szűk helyeken vagy robotokra történő telepítéshez. Az összes elektronika távol van a mérési helytől az optikai egységben, biztosítva a stabil eredményt, amelyet nem befolyásol a hő vagy az elektromos zaj. A sorozat olyan funkciókkal van felszerelve, mint a quad spot feldolgozás és az optikai tengely igazítása, így jól alkalmazható különféle iparágakban és alkalmazásokban, beleértve a pozíció- vagy vastagságmérést, és pontos mérést tesz lehetővé ívelt, egyenetlen vagy akár durva felületeken is.

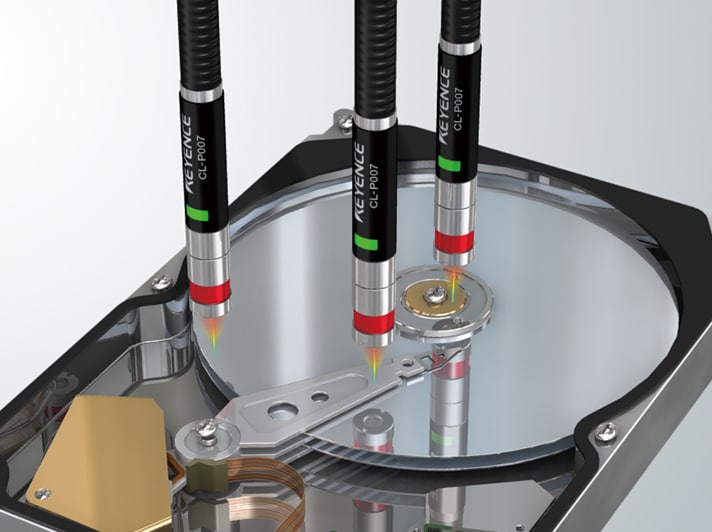

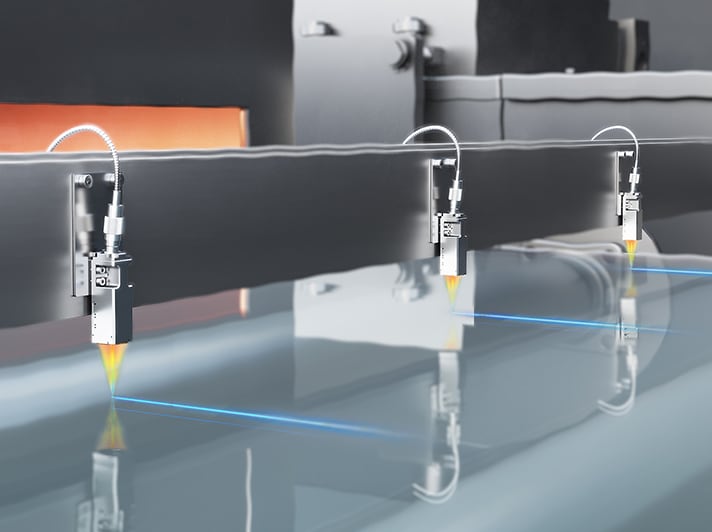

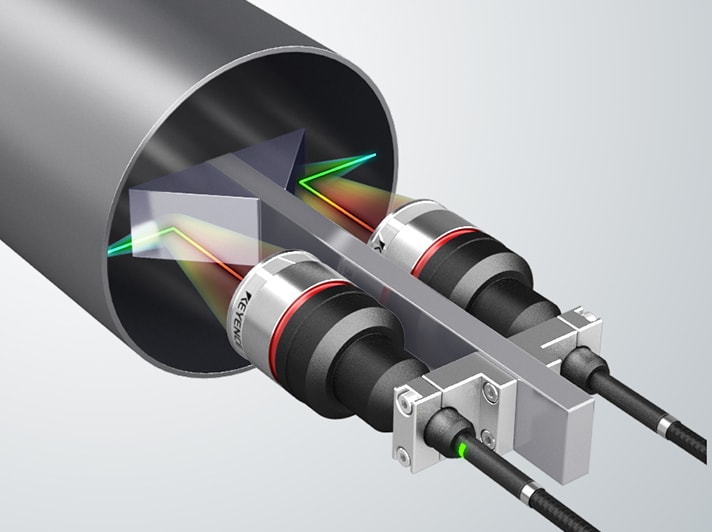

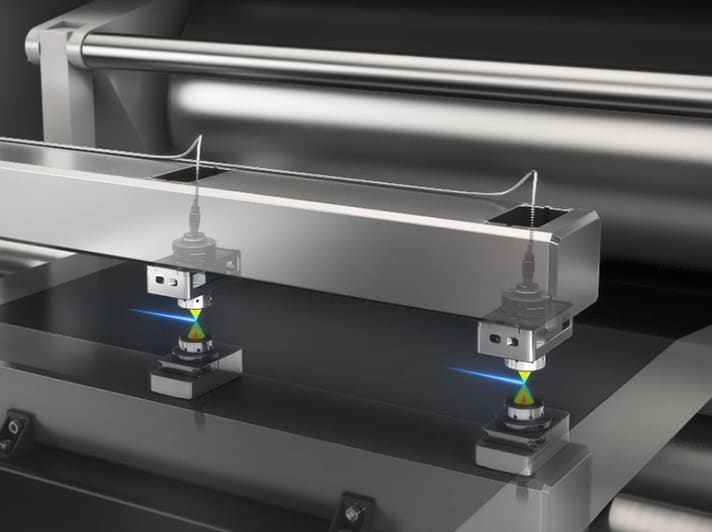

Alkalmazások
Jellemzők
Rendkívül kompakt fejek, hogy szinte bárhová be lehessen szerelni az eszközt
Ultra kompakt és könnyű
Ultra kompakt érzékelőfejek kínálata, köztük az iparág legkisebb, ø8 mm-es érzékelőfejével. Használja ki az eddig elérhetetlen előnyöket, például a korábban hozzáférhetetlen helyekre történő telepítést, a párhuzamos telepítést és számos egyéb lehetőséget.
Rendkívül kompakt kialakítás (a hagyományos modellek méretének 1/50-ed része)
Méret a hagyományos modellekhez képest: 1/50
-
1Hagyományos lézeres elmozdulásérzékelő
-
2Kompakt, ø8 mm-es fej
ÚJ Helytakarékos oldalnézeti tartozékok [CL-V020/V050]
Mind a 4 irány támogatása
Kompakt fej, ugyanakkor kategóriájában a legnagyobb mérési tartomány*
150 mm ±35 mm
* Fehér konfokális lézeres elmozdulásérzékelő
Még nagyobb védettség a környezeti hatások ellen
A mérés mostantól akár 200°C-os hőmérsékleten, rendkívül erős vákuum mellett és robbanásbiztos területeken is lehetséges.
[VILÁGELSŐ] Rendkívül erős vákuumú környezetek támogatása*
Nem tartalmaz szerves ragasztót
A CL-V020/V050 érzékelőfejekben nem használnak szerves ragasztót, így minimálisra csökkenthető a gázkivonás, és rendkívül erős vákuumú környezetben is képes működni.
* Fehér konfokális lézeres elmozdulásérzékelő
Kategóriájában a legjobb, 200°C-os hőállóság
A CL-V020/V050 akár 200°C környezeti hőmérsékletet is képes kezelni, így drasztikus hőmérséklet-ingadozással járó környezetben is használható.
Robbanásveszélyes területeken is egyszerűen beépíthető a rendszerbe
A célra kialakított átvezetéssel (OP-88859) egyszerűen, időigényes átalakítások nélkül beépíthető a rendszerbe veszélyes területeken is.
-
1Nem veszélyes terület
-
2Dedikált átvezetés
-
3Veszélyes terület
-
40. zóna/ 1. alosztály

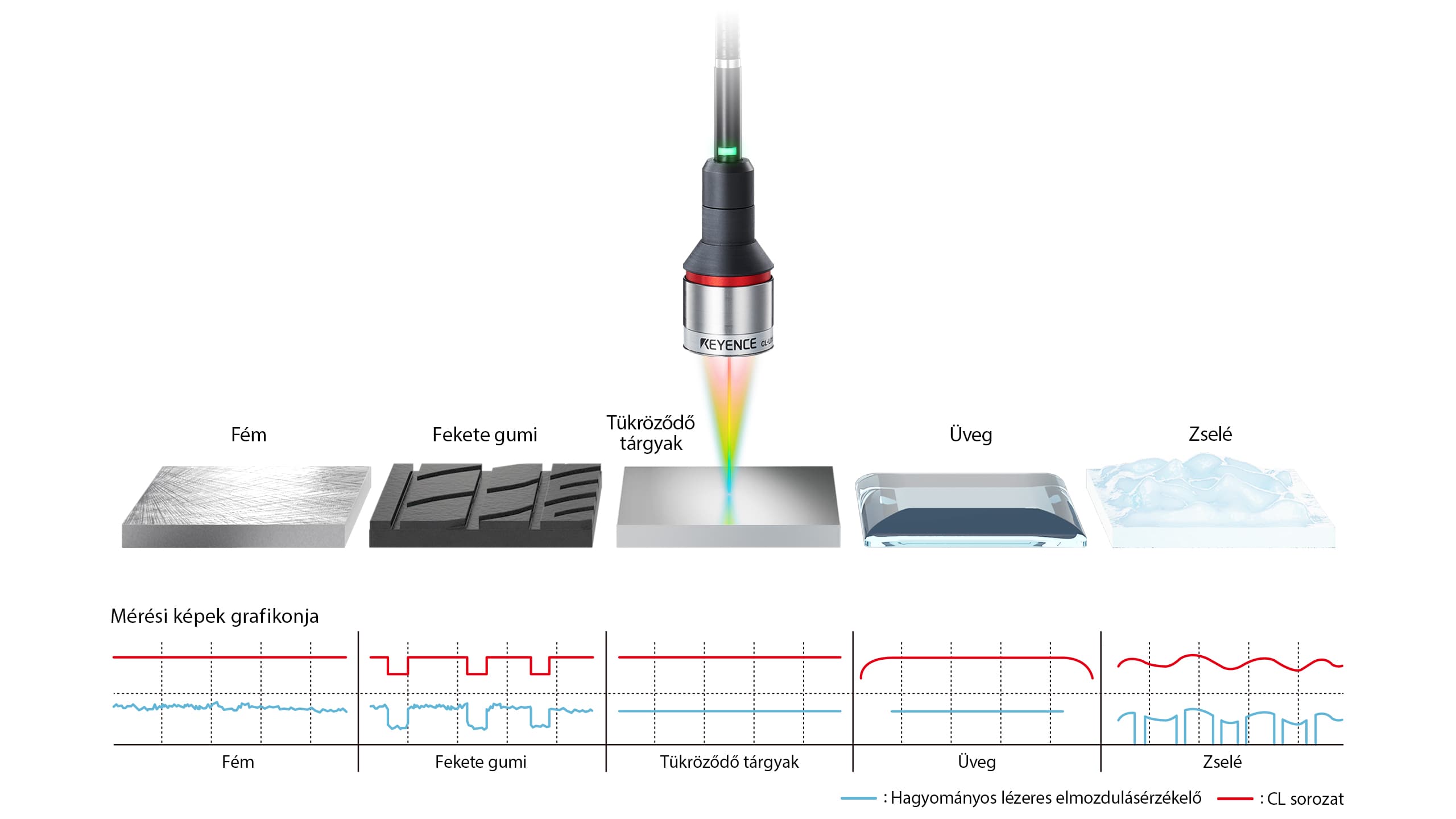

Nagy pontosságú mérés bármilyen anyag vagy felület esetében
