Optisch meetsysteem

IM-X1000-reeks

Nieuw

Optisch meetsysteem IM-X1000-reeks

Aanzienlijk vergroot meetbereik

Directe "Plaats-en-druk" meting

  • Consistente meetresultaten

  • Automatisch importeren van tekeningen

  • Grote meetbereik tot 500 mm groot

IM-X1000-reeks - Optisch meetsysteem

Meet uw onderdelen direct met één druk op de knop. Het Instant Measurement System tilt “plaats-en-druk”-metingen naar een hoger niveau met een aanzienlijk groter meetbereik tot wel 500 mm en multisensormogelijkheden, waaronder optisch, sonde, laser en roterend meten. Dit systeem beschikt over een nieuwe functie voor het automatisch importeren van tekeningen, waarmee u het programmeren kunt automatiseren door CAD-bestanden te importeren en nu ook PDF-, JPEG- en gedrukte tekeningen. Bovendien optimaliseert de ingebouwde Smart Assist-tool automatisch het scherpstellen en de belichting voor programmering op expertniveau en optimale prestaties, zelfs als u geen ervaring hebt met optische metrologie. Met dit nieuwe Instant Measurement System kunt u snel, eenvoudig en nauwkeurig inspecties uitvoeren, zelfs op grote onderdelen.

Catalogus downloaden IM-X1000-reeks Optisch meetsysteem Catalogus

Prijs

Vragen

+32 (0) 15 281 222

+31 (0) 40 20 66 100

Kenmerken

Voor een breed scala aan toepassingen, van kleine tot grote onderdelen

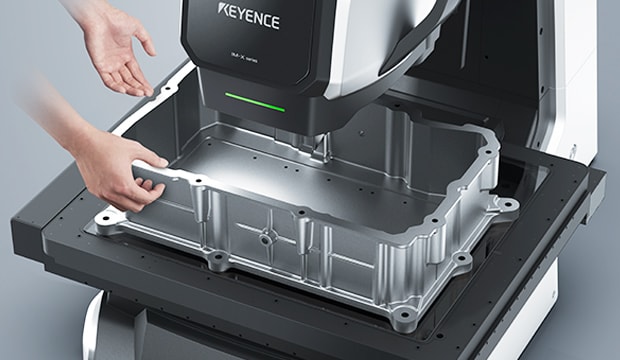

Nieuw: extra grote meettafel (500 mm groot)

Het systeem heeft een aanzienlijk groter meetbereik, namelijk 3,3x zo groot als dat van eerdere generaties. Bovendien kan het hogere onderdelen aan, met een maximale hoogte van 2,7x de hoogte van eerdere generaties. Met dit nieuwste systeem is het mogelijk om grote onderdelen in één handeling te meten.

  • Extra brede grote tafel met afmetingen van X: 500 mm × Y: 400 mm
  • Vergroot Z-bereik tot 200 mm

Tekeningen importeren en automatisch programma's maken

Van tekening naar programma in 3 stappen

Maak eenvoudig programma's door CAD-, PDF-, JPEG- en zelfs gedrukte tekeningen te importeren. Selecteer eenvoudig de kritische afmetingen, ontwerpwaarden en toleranties om een programma te maken.

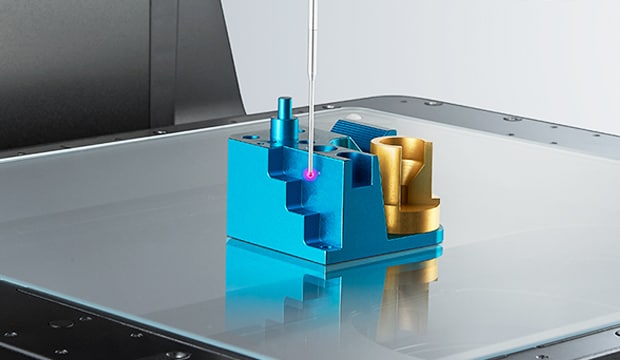

Nauwkeurig meten in drie dimensies

De tastsonde met lage meetdruk beweegt vrij in verticale en horizontale richting en onder een hoek, zodat de gewenste punten kunnen worden gemeten met een zachte aanraking. Zelfs onderdelen met 3D-vormen kunnen nauwkeurig worden gemeten.

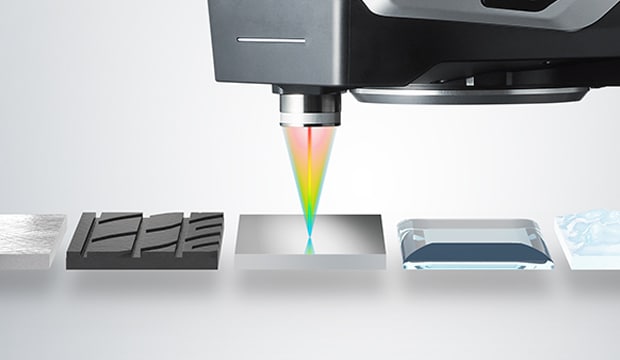

Directe hoogtemeting van elke vorm of elk materiaal

De ingebouwde meerkleurige laser registreert direct de hoogte van de opgegeven locatie op het onderdeel, waardoor een nauwkeurige meting mogelijk is, ongeacht het materiaal.

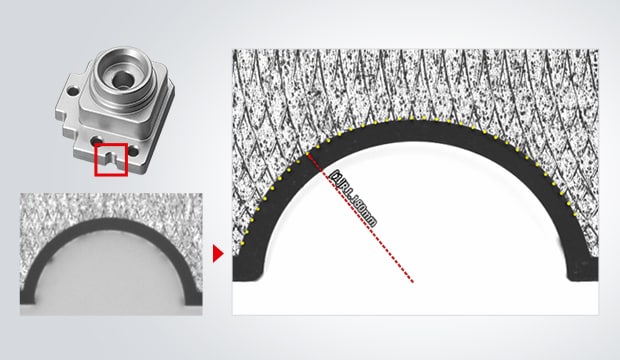

Scherpe, heldere beelden voor precieze metingen

Met de ingebouwde 20-megapixel CMOS-sensor kunnen zelfs de fijnste en meest complexe meetpunten stabiel en nauwkeurig worden gemeten.

Een modulair systeem ontworpen om aan uw inspectiebehoeften te voldoen

Het platform en de kop kunnen worden gescheiden, zodat u de combinatie kunt gebruiken die het beste past bij uw meetbehoeften. Er zijn koppen leverbaar met verschillende vergrotingen en kijkhoeken en drie formaten meettafels.

  • Koptypen: breedveldkop en zeer nauwkeurige kop
  • Steuntypen: Kleine meettafel (200 mm × 200 mm), middelgrote meettafel (300 mm × 300 mm) en grote meettafel (500 mm × 400 mm)

* Het meetbereik verschilt afhankelijk van de combinatie van kop en steun. U vindt meer informatie in de catalogus.
