Confocale afstandssensor
CL-3000-reeks
Confocale afstandssensor CL-3000-reeks
Hoge nauwkeurigheid in een compact en duurzaam ontwerp
- Ultracompact en licht
- bestendig tegen extreme omgevingsfactoren
- Zeer nauwkeurige metingen op elk materiaal of oppervlak
De CL-3000-serie confocale verplaatsingssensoren zijn compacte 1D-laserverplaatsingssensoren die een unieke methode gebruiken om zeer nauwkeurige metingen op elk materiaal of oppervlak te garanderen. Dankzij de confocale technologie zijn stabiele metingen mogelijk op uiteenlopende materialen, van donker rubber tot transparante folies, zonder aanpassing van montage- of meetinstellingen.De sensorkop bevat uitsluitend een lens, wat de sensoren compact en licht maakt – ideaal voor krappe ruimtes of robotarmen. De elektronica is buiten de meetlocatie geplaatst in de optische eenheid, waardoor meetresultaten stabiel blijven, ongevoelig voor warmte of elektrische ruis.Met functies als quad-spotverwerking en automatische uitlijning van de optische as is de serie geschikt voor uiteenlopende toepassingen, zoals positiemeting, diktemeting of analyse van gebogen, ongelijke en ruwe oppervlakken.

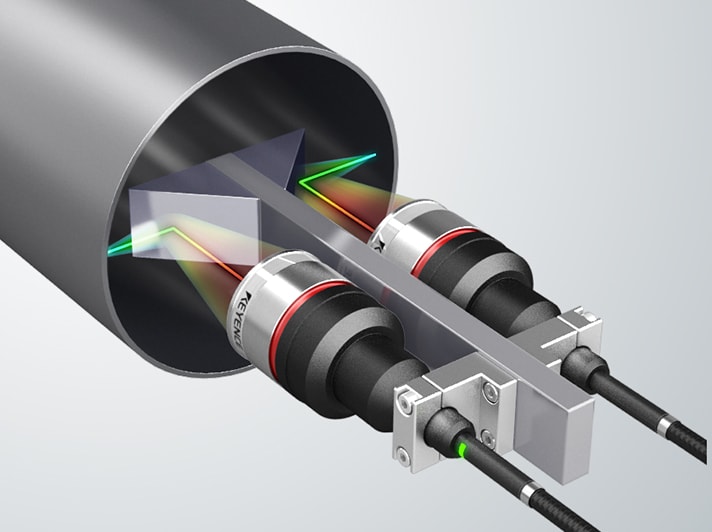

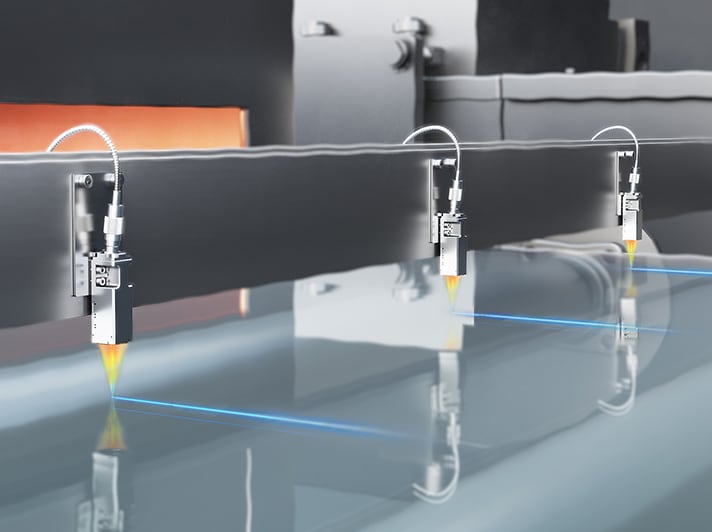

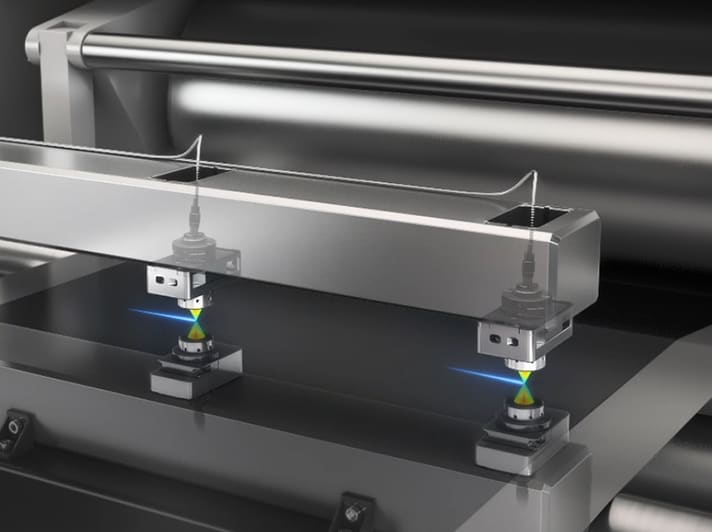

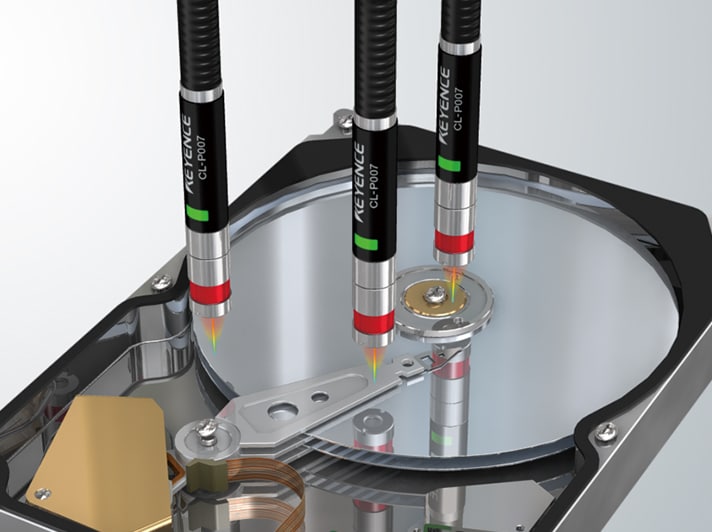

Toepassingen
Kenmerken
Ultracompacte sensorkoppen voor zorgeloze installatie
Ultracompact en licht
Realiseer installaties op plaatsen die eerder ontoegankelijk waren, voer gelijktijdige installaties uit en profiteer van andere voordelen die voorheen niet mogelijk waren.

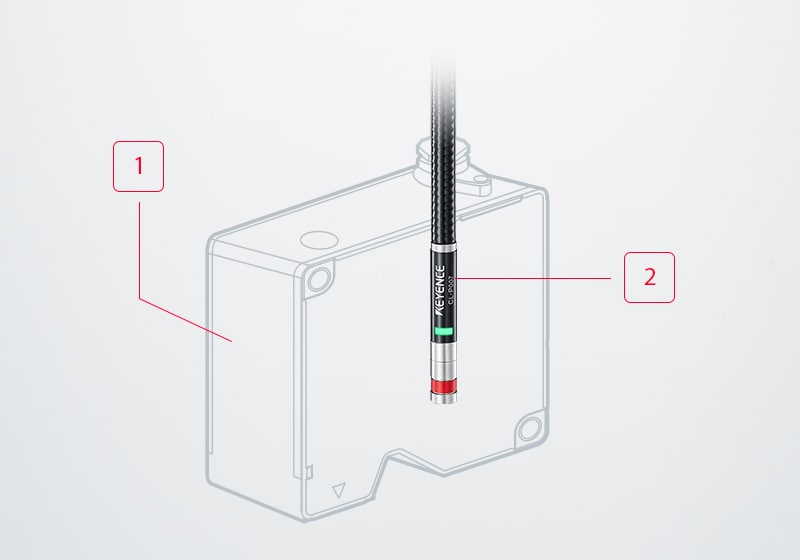

Ultracompact ontwerp (1/50e van de grootte van conventionele modellen)
Grootte vergeleken met conventionele modellen: 1/50
-
1Conventionele laserafstandssensor
-
2Compacte kop ø8 mm

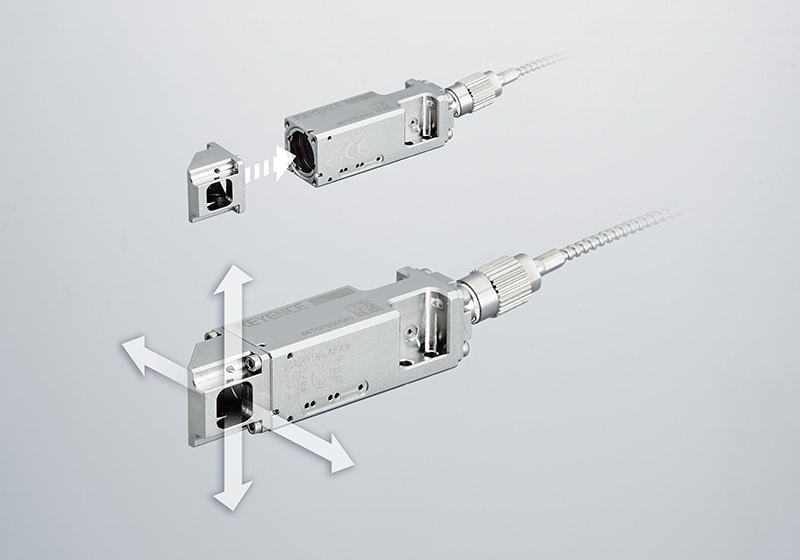

NIEUW Ruimtebesparende zijaanzicht hulpstukken [CL-V020/V050]
Ondersteuning voor alle 4 richtingen

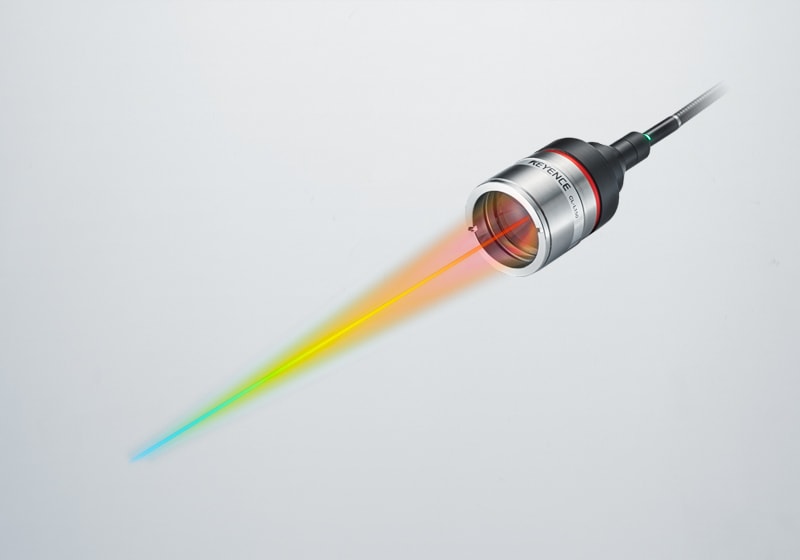

Compacte meetkop met het beste meetbereik in zijn klasse*
150 mm ±35 mm
* Confocale verplaatsingssensor
bestendig tegen extreme omgevingsfactoren
Metingen zijn nu mogelijk, zelfs bij temperaturen zo hoog als 200°C, in omgevingen met ultrahoog vacuüm en in explosievrije omgevingen.
[EERSTE TER WERELD] Ondersteuning voor omgevingen met ultrahoog vacuüm*
Geen organische lijm
De CL-V020/V050 gebruiken geen organische lijmen in de sensorkop, waardoor uitgassing wordt geminimaliseerd en de sensor in ultrahoog vacuüm kan worden gebruikt.
* Confocale verplaatsingssensoren.

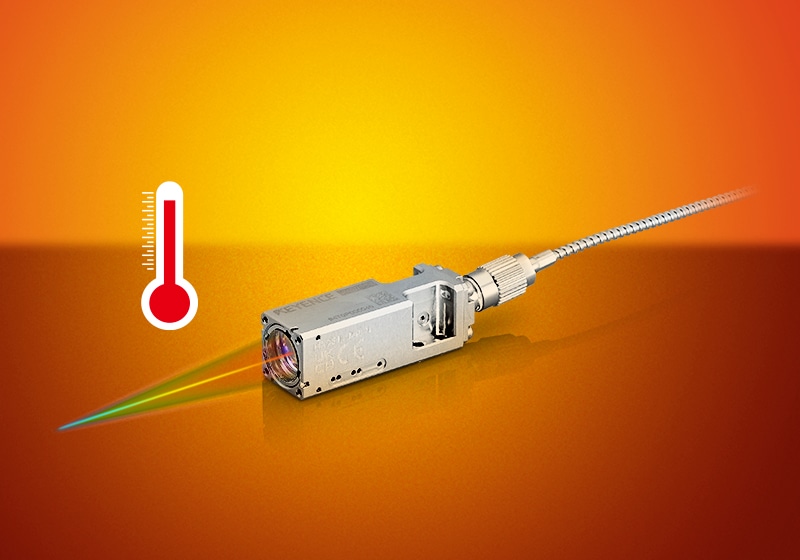

Baanbrekend in zijn soort 200℃ hittebestendigheid
De CL-V020/V050 kan omgevingstemperaturen tot 200°C aan, waardoor gebruik in omgevingen met sterke temperatuurschommelingen mogelijk is.

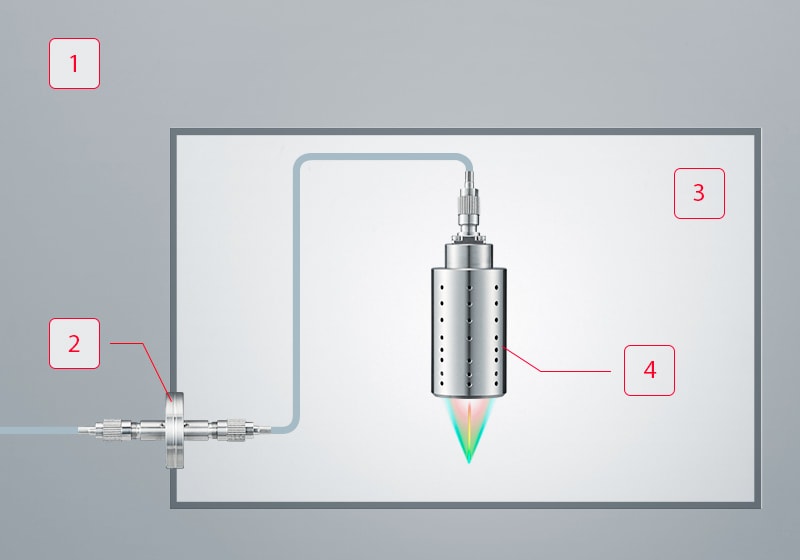

Eenvoudige integratie in explosiegevoelige ruimten
De speciale doorvoer (OP-88859) maakt eenvoudige integratie in gevaarlijke omgevingen mogelijk zonder uitgebreide aanpassingen op deze locaties.
-
1Niet gevaarlijk gebied
-
2Speciale doorvoer
-
3Gevaarlijk gebied
-
4Zone 0/Divisie 1

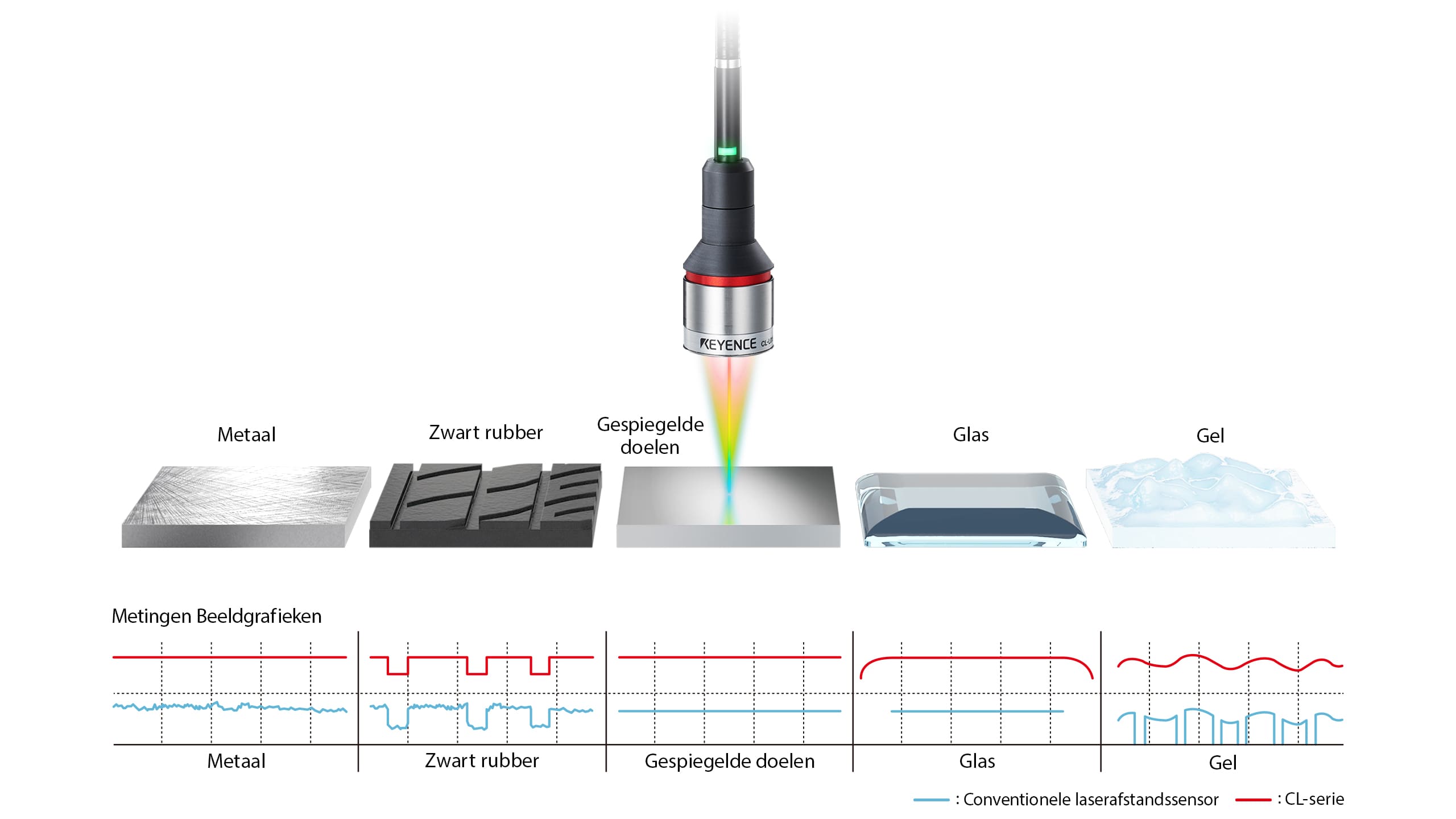

Zeer nauwkeurige metingen op elk materiaal of oppervlak
