2D-/3D-laserprofielmeter
LJ-X8000-reeks
2D-/3D-laserprofielmeter LJ-X8000-reeks
Meet elk doel met hoge precisie
Nieuwe variant met brede field of view en hoge nauwkeurigheid toegevoegd!
Inline meting op hoge resolutie
- Uiterst hoge precisie
- Compatibel met alle materialen
- In 3 eenvoudige stappen in te stellen
Voer 2D-/3D-metingen en -inspectie uit met de LJ-X8000-reeks. Onze meest veelzijdige laserprofielscanner biedt 3200 punten/profiel, waardoor het eenvoudig is om elke doelvorm of elk materiaal op afbeeldingen van hoge resolutie te meten. De laserprofielscanners zijn compatibel met vier verschillende controlleropties, waardoor gebruikers een opstelling kunnen selecteren die systeemmogelijkheden perfect uitlijnt met eventuele toepassingsvereisten. De maximale laserlijnbreedte reikt verder dan 720 mm (28 inch) en er kunnen meerdere worden gekoppeld om nog grotere doelen te scannen. U voltooid de programmering voor deze uitstekende sensors in drie eenvoudige stappen, waardoor inline 3D-meting toegankelijk is voor gebruikers van elk ervaringsniveau.
Kenmerken
3 nieuwe modellen
Uiterst nauwkeurige meting over een breder gebied
Hoge nauwkeurigheid over een breder gezichtsveld

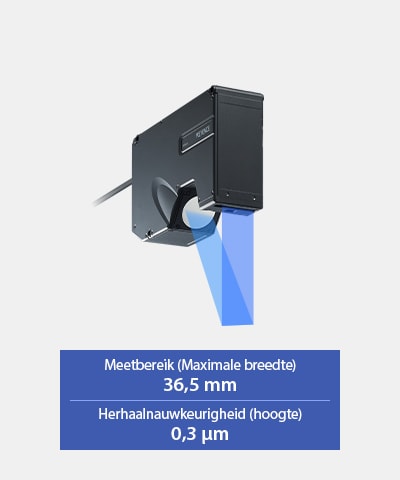

LJ-X8030

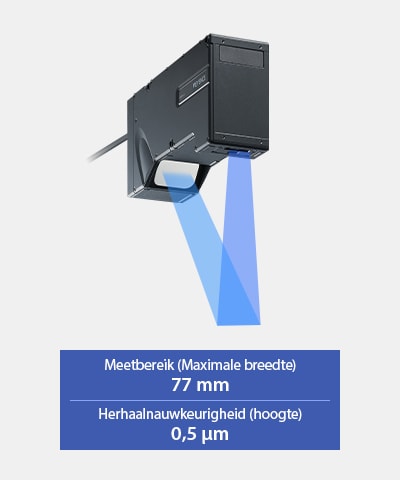

LJ-X8070
LJ-X8100
Conventioneel

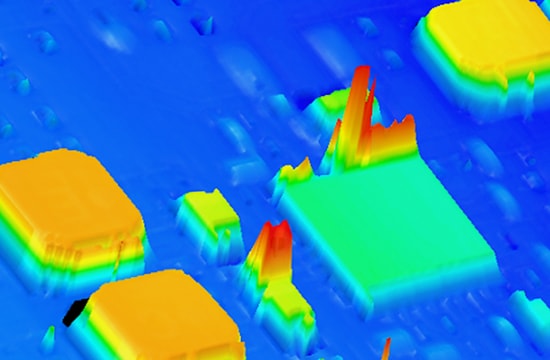

Ruisvorming treedt gemakkelijk op bij werkstukken met een glanzend en ongelijkmatig oppervlak, zoals direct na het lassen.
Nieuwe sensorkop
De nieuwe kop bereikt een hoge nauwkeurigheid door de fundamentele prestaties van triangulatie te verbeteren met een opnieuw ontworpen optische lay-out.

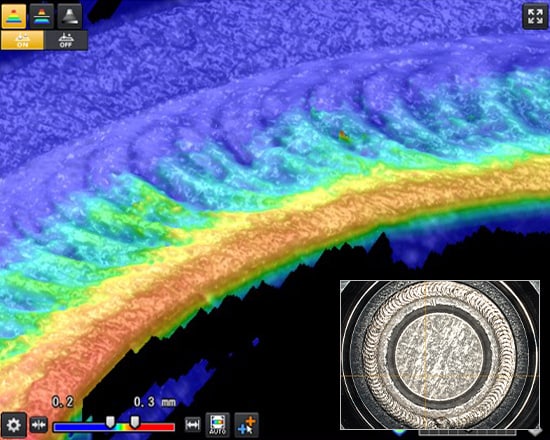

Maakt zeer nauwkeurige inspectie mogelijk, zelfs op objecten die direct na het lassen gevoelig zijn voor ruis.

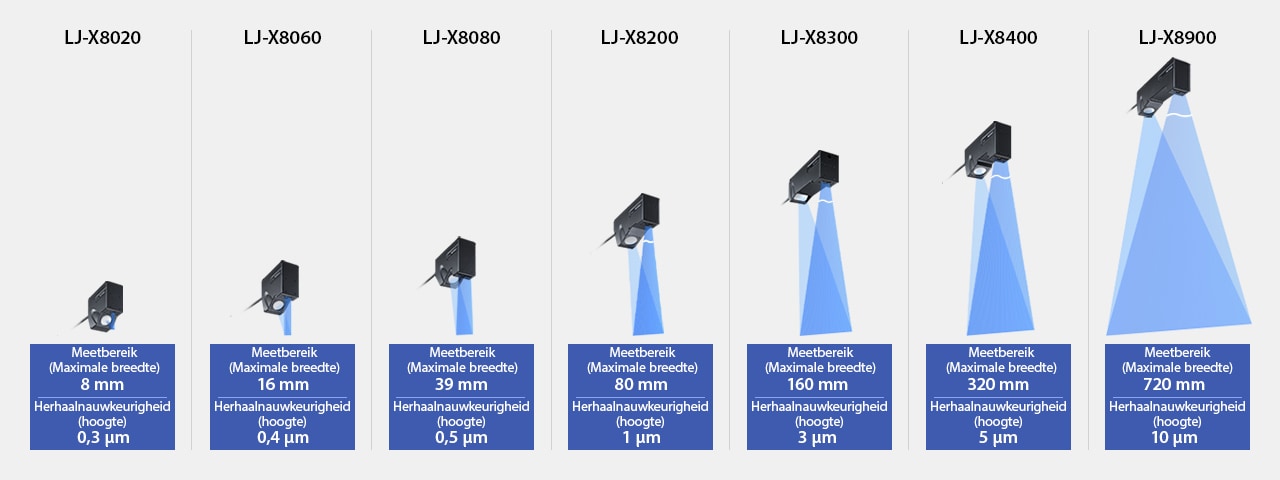

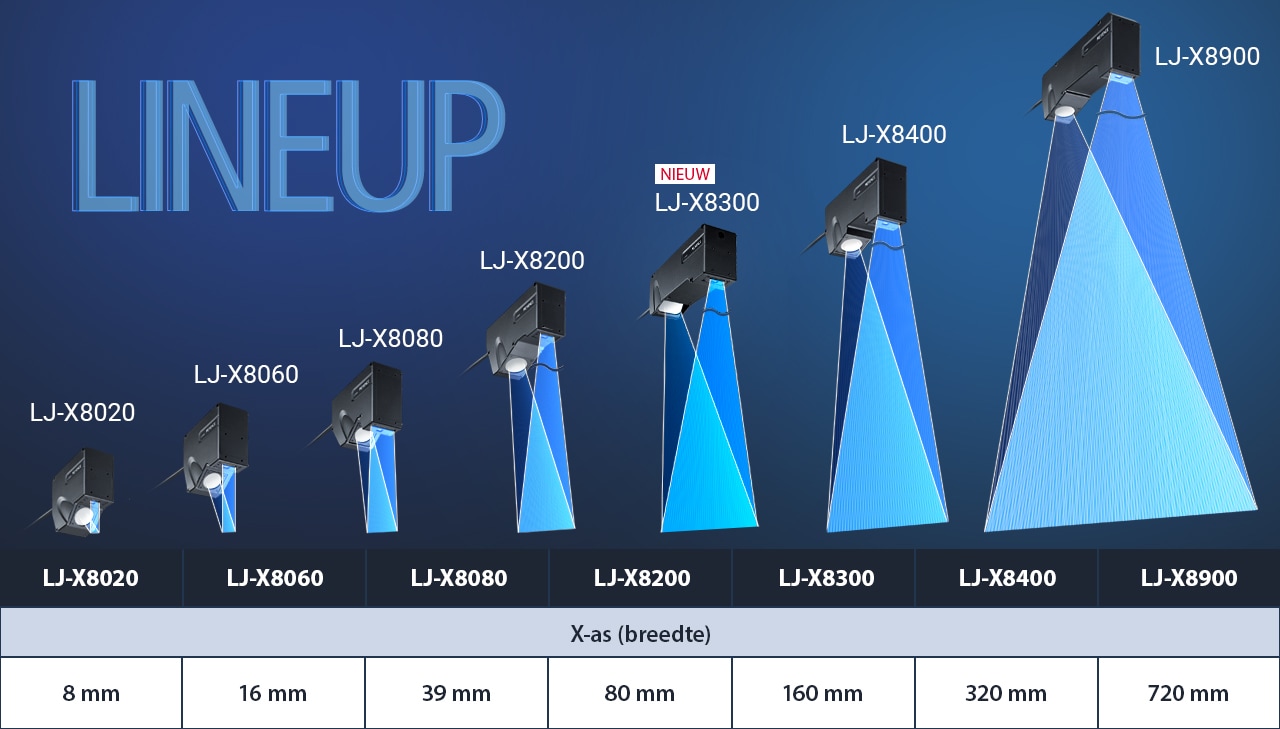

Kies uit een assortiment dat is ontworpen om aan alle toepassingsvereisten te voldoen
De LJ-X-serie biedt een breed scala aan sensoren ter ondersteuning van kwaliteitscontrole en procesverbetering in elke branche.
Toepassingen
Dimensionale meting van scharnieren

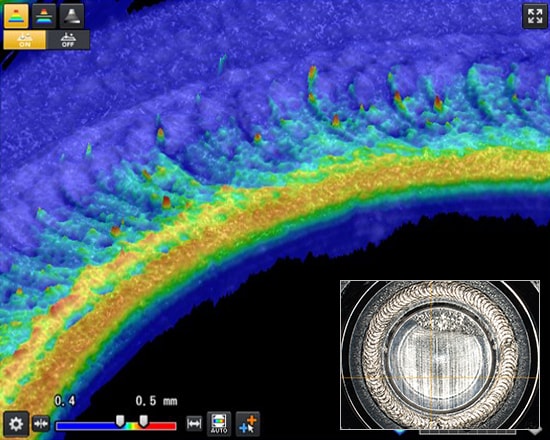

Inspectie van lasnaden op de bovenkap van lithium-ionbatterijen
Inspectie van IC-stapeling en -overhang
Inspectie van defecten aan poelies
Inspectie van bandvorm/bandprofiel
Inspectie van defecten aan koekjes
Inspectie van dosering/coating
Inspectie van dikte/vlakheid van metalen platen
Een nieuwe dimensie voor inline visuele inspectie
Vlakke, op contrast gebaseerde visuele inspectie
- Geen hoogte- of dieptemeting
- Resultaten worden beïnvloed door kleur en patroon
- Onstabiele inspectie bij subtiele kleurvariaties
Op hoogte gebaseerde 3D visuele inspectie
- Meting van breedte, hoogte, oppervlak en volume
- Resultaten worden niet beïnvloed door kleur en patroon
- Stabiele inspectie van onregelmatige oppervlakken met vergelijkbare kleuren
Voordelen van 3D-inspectie
| Maatinspectie | |||
|---|---|---|---|
| Maatinspectie | Hoogte | Hoogte | Diepte |
| Diepte | Hoogteverschil | Breedte | |
| Hoogteverschil | Dikte | Vlakheid | |
| Breedte | Hoek | ||
| Dikte | |||
| Vlakheid | |||
| Hoek | |||
| Uiterlijke inspectie | |||
|---|---|---|---|
| Uiterlijke inspectie | Volume | Volume | Bramen |
| Bramen | Deuken | Vreemde deeltjes | |
| Deuken | Scheuren | Afbrokkeling | |
| Vreemde deeltjes | Vervorming | Oneffen oppervlakken | |
| Scheuren | |||
| Afbrokkeling | |||
| Vervorming | |||
| Oneffen oppervlakken | |||
| Vorminspectie | |||
|---|---|---|---|
| Vorminspectie | Aanwezigheidsdetectie | Aanwezigheidsdetectie | Oriëntatiedetectie |
| Oriëntatiedetectie | Onjuiste plaatsing | Kromtrekken | |
| Onjuiste plaatsing | Spleten | Tellen | |
| Kromtrekken | OCR | ||
| Spleten | |||
| Tellen | |||
| OCR | |||
Verbeter betrouwbaarheid met 4x meer resolutie
De echte vorm van een doel vastleggen is essentieel om betrouwbare inspecties uit te voeren. Met 3200 punten/profiel legt de LJ-X8000-reeks de doelvorm in hoge resolutie vast, waardoor nauwkeurige inline meting mogelijk is.
Conventioneel
- Ruw
- Onregelmatig
- Afhankelijk van het oppervlak
LJ-X8000
- Gedetailleerd
- Consistent
- Stabiel op elk oppervlak
Maximale resolutie en doeldetectie
Het aantal pixels op de CMOS moet worden verhoogd om de resolutie van de sensor te verbeteren, wat kan worden bereikt door elke pixel kleiner te maken. Maar kleinere pixels kunnen echter tot onvoldoende licht leiden om een nauwkeurige profiel van sommige vormen van doelen of oppervlakken te maken. Bij de LJ-X8000-reeks hebben we nieuwe technologie geïmplementeerd om een laserprofielmeter te maken die elk doel met hoge resolutie kan meten.

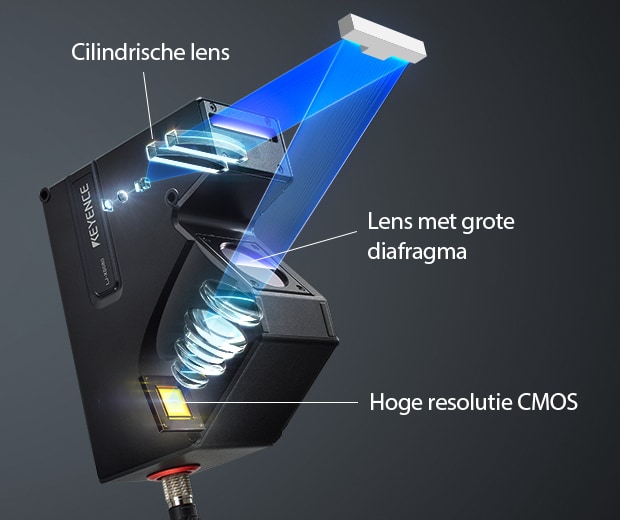

Cilindrische lens

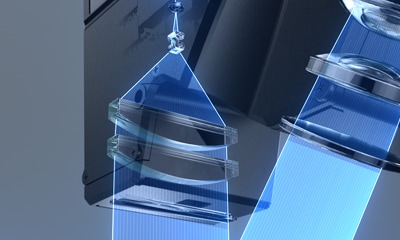

Parallel licht wordt uitgestraald via een cilindervormige lens die zo is ontworpen dat het gereflecteerde licht zich niet over het oppervlak van het doel kan verspreiden. Dit garandeert betrouwbare reflecties van elke vorm of elk oppervlak.
Lens met grote diafragma

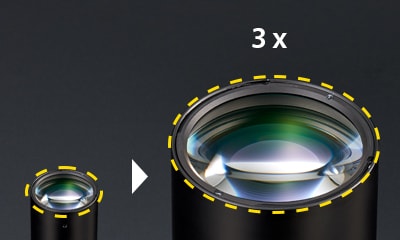

Naast het unieke optische ontwerp wordt een lichtontvangende lens met een groot diafragma gebruikt die een drie keer groter gebied dan de conventionele aangebrachte lens beslaat zodat de verhoogde hoeveelheid licht kan worden ontvangen.

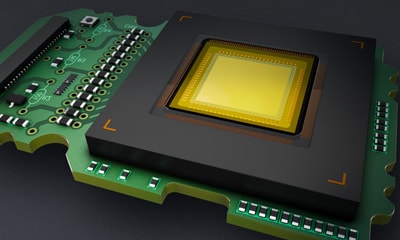

Hoge resolutie CMOS
Deze nieuw ontworpen CMOS maakt metingen met hoge resolutie mogelijk dankzij 3200 punten/profiel, terwijl de mogelijkheid tot beeldvorming bij doelen met wisselende reflectiviteit is verbeterd.
De functie profieluitlijning
Bij het maken van een 3D-beeld worden de posities van het 2D-profiel in de richtingen X, Z en θ aangepast. Hierdoor wordt het effect van vibratie en excentriciteit zowel als de buiging en curve in het doel geëlimineerd, waardoor een beeld wordt gemaakt dat geschikt is voor inspecties.
Zonder profieluitlijning
Zonder profieluitlijning wordt het doelbeeld door vibratie vervormd waardoor het onmogelijke wordt om een nauwkeurige inspectie uit te voeren.
Met profieluitlijning

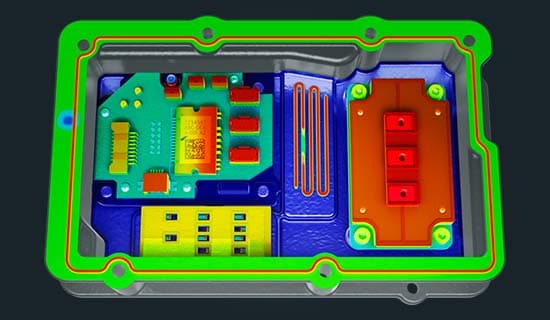

Met profieluitlijning kan een optimaal 3D-beeld worden gemaakt. Hiermee worden stabiele inline inspecties op deuken, schilfers en andere defecten bereikt.
