Telecentrisch Meetsysteem TM-X5000-reeks

Nieuw

Analyse op basis van silhouet voor een gegarandeerde nauwkeurigheid

Snelle en nauwkeurige inline-meting.

  • Gekalibreerde hogesnelheidsmeting
  • Bestand tegen verkeerde doeluitlijning
  • Eenvoudige configuratie, geavanceerde mogelijkheden

Catalogus Downloaden

TM-X5000-reeks - Telecentrisch Meetsysteem

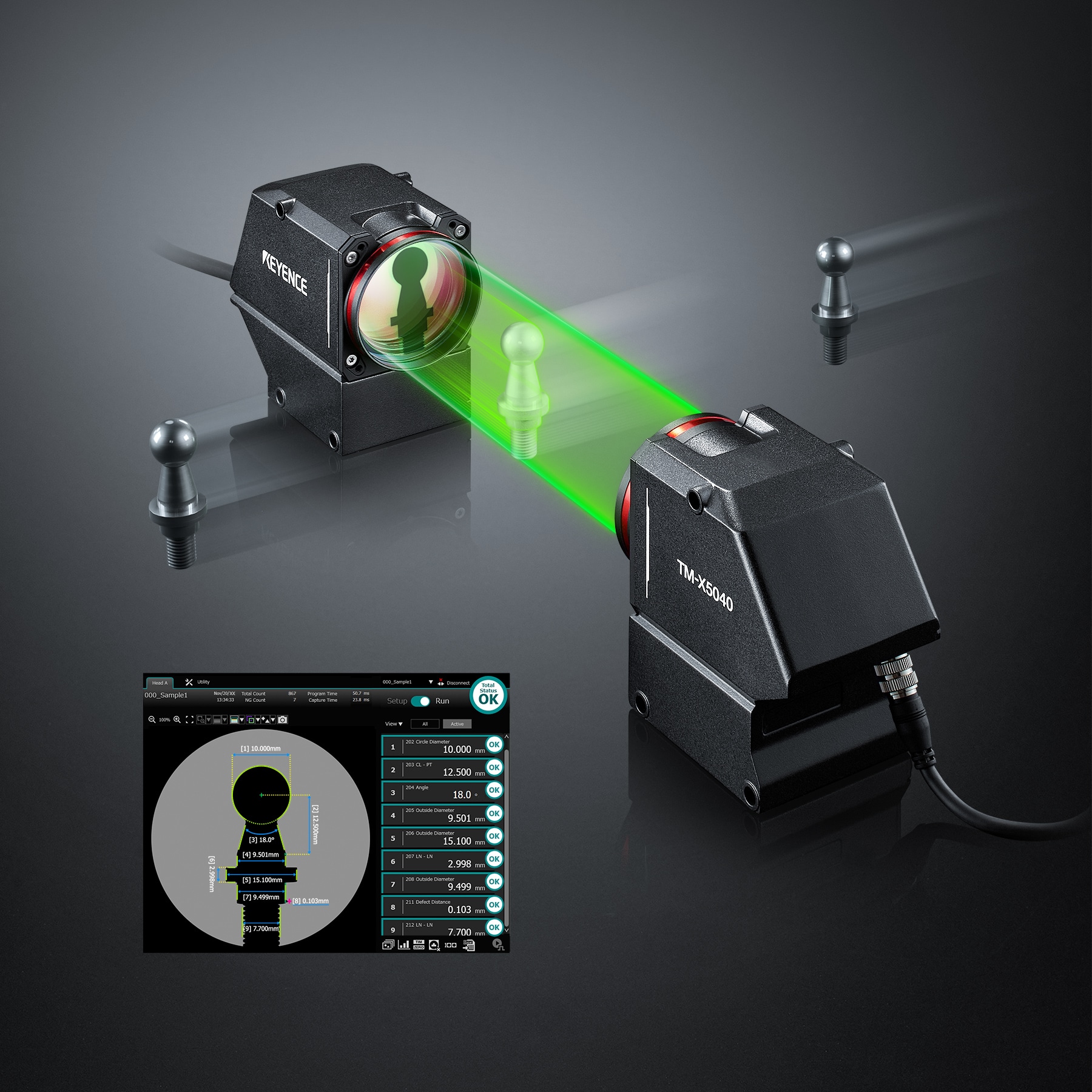

De telecentrische meetsystemen van de TM-X5000-reeks bieden snelle en nauwkeurige metingen door vastlegging van het silhouet van een doel. De dubbele telecentrische optische systemen verschaffen betrouwbare resultaten inline doordat zij over een grote Focusdiepte scherpgestelde beelden leveren. Dit design, gecombineerd met de lage-vervormingslenzen en de bedrijfseigen algoritmen, maken overal in het gezichtsveld nauwkeurige metingen mogelijk, zodat er geen precieze doelplaatsing, externe verlichting of zelfs kalibratie ter plaatse nodig is. Het gebruiksvriendelijke systeem kan in 3 eenvoudige stappen geconfigureerd worden en bevat meer dan 100 tools voor metingen en inspecties, waaronder: GD&T, mastervergelijking, en vaststelling van defecte afstanden.

Kenmerken

Een eenvoudige oplossing voor uiteenlopende bedrijfstakken en toepassingen

GD&T

Afmetingen lead frame

Detectie van afwijkingen

Detectie van asdiameter en vreemde deeltjes

Buitendiameter/profiel

Meting van naaldpunten

Uitloop en positionering

Uitloop/positionering van gereedschap

Nauwkeurig, zelfs bij verkeerd uitgelijnde doelen

Het dubbele telecentrisch optisch systeem - met telecentrische lenzen in de zender en de ontvanger - zorgt voor scherpe randen zonder aan nauwkeurigheid in te boeten, zelfs bij verkeerd uitgelijnde doelen.
Deze technologie maakt stabiele metingen mogelijk in een grote scherptediepte (+/- 15 mm), en verschaft zo een robuuste oplossing voor inline metingen.

Gegarandeerde nauwkeurigheid binnen het hele zichtveld

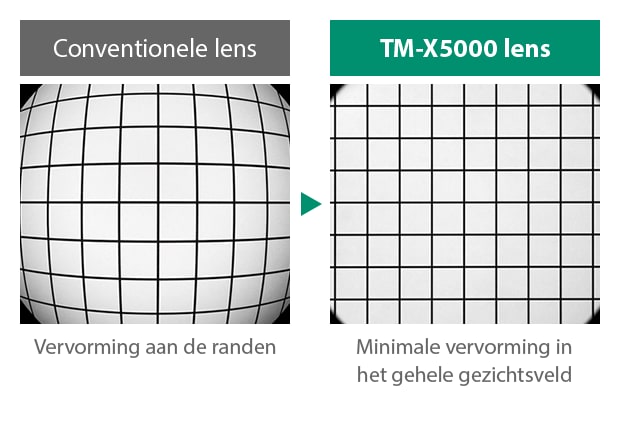

Geprekalibreerd systeem met weinig vervorming zorgt voor betrouwbare resultaten

Lenzen met geringe vervorming worden gecombineerd met het bedrijfseigen algoritme van KEYENCE. Dit maakt nauwkeurige metingen mogelijk te maken zonder dat de precieze plaatsing van het doel of gespecialiseerde verlichting een probleem is. Daarnaast zijn op verzoek ijkcertificaten verkrijgbaar.

Eenvoudige configuratie, geavanceerde mogelijkheden

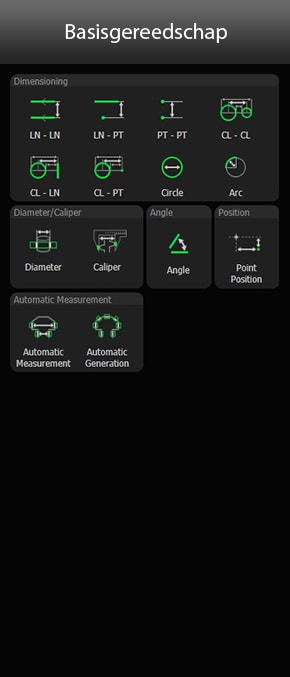

Gemakkelijk te gebruiken meetinstrumenten voor een vereenvoudigde configuratie

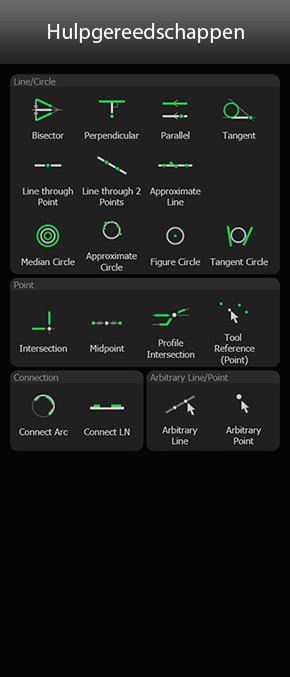

Profiteer van meer dan 100 tools die gecombineerd kunnen worden voor een groot aantal inline-inspecties, waaronder dimensionale metingen, GD&T, master-vergelijkingen, en defect-afstandsmeting.
