Aparte versterker Digitale nabijheidssensor
ER-N-reeks
Karakteristieke diagrammen Aparte versterker Digitale nabijheidssensor ER-N-reeks
ER-NH028
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]

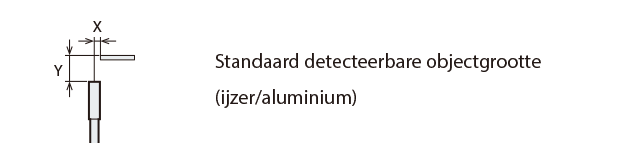

Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.

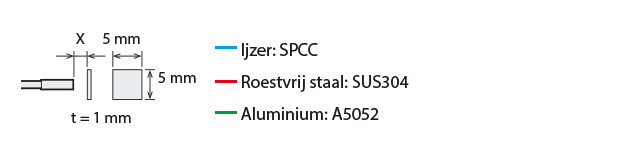

Detecteerbare objectgrootte: 5 mm × 5 mm, dikte = t mm
Effect van de dikte van het detecteerbare object

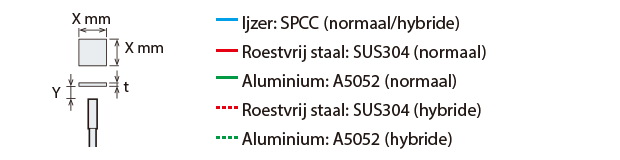

Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH038
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH054(G)
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH080(G)
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)

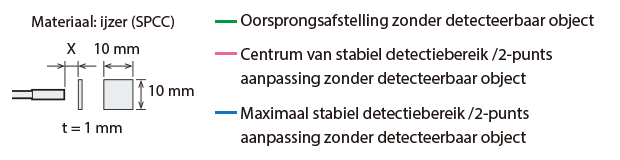

Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 10 mm × 10 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.

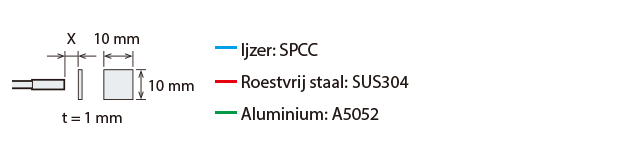

Detecteerbare objectgrootte: 10 mm × 10 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH100(G)
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 10 mm × 10 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 10 mm × 10 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH035F
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)

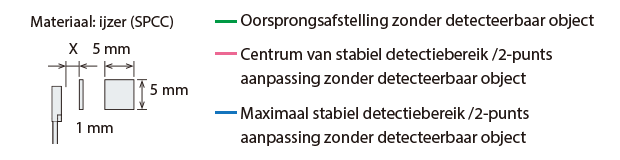

Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 5 mm × 5 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH048F
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 15 mm × 15 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 15 mm × 15 mm, dikte = t mm
Effect van de dikte van het detecteerbare object

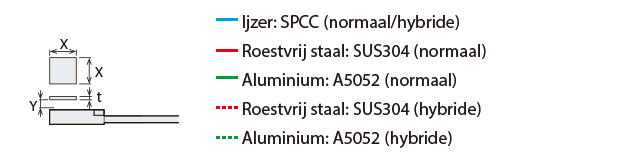

Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
ER-NH028U
Bereik - Kenmerken detectiehoeveelheid (Typisch voorbeeld)
Verschil in kenmerken afhankelijk van de afstellingsomstandigheden (bedrijfsmodus: normaal)
Verschil in kenmerken afhankelijk van de bedrijfsmodus (oorsprongsafstelling zonder detecteerbaar object)
[Bedrijfsmodus: normaal]
[Bedrijfsmodus: hybride]
[Bedrijfsmodus: magnetisch metaal]
[Bedrijfsmodus: niet-magnetisch metaal]
Diagram detectiegebied (Typisch voorbeeld)
Wanneer de oorsprong is ingesteld zonder detecteerbaar object, en wanneer het middelpunt van de sensor is uitgelijnd met het detecteerbare object op 100% of 50% van het stabiele detectiebereik, wordt de weergegeven waarde gebruikt als de ingestelde waarde.
Detecteerbare objectgrootte: 10 mm × 10 mm, dikte t = 1 mm (standaard detecteerbare objectgrootte), normale modus
Detecteerbaar object: ijzer (SPCC)
Detecteerbaar object: aluminium (A5052)
De detecteerbare afstand is afhankelijk van de grootte en het materiaal van het te detecteren object (Typisch voorbeeld)
Wanneer een standaard detecteerbaar object op 50% van het stabiele detectiebereik wordt geplaatst, en wanneer de tweepuntsafstelling wordt uitgevoerd zonder detecteerbaar object, wordt de waarde die wordt gemeten wanneer het standaard detecteerbare object zich op 100% van het stabiele detectiebereik bevindt gebruikt als ingestelde waarde.
De detecteerbare afstand wordt korter wanneer de bedrijfsmodus is ingesteld op magnetisch of niet‑magnetisch metaal.
Detecteerbare objectgrootte: 10 mm × 10 mm, dikte = t mm
Effect van de dikte van het detecteerbare object
Detecteerbare objectgrootte: X × X, dikte t = 1 mm
Effect van de grootte van het detecteerbare object
Hoe lees je detectiegebieddiagrammen?
De volgende afbeelding toont de positie van het AAN-punt wanneer het standaard detecteerbare object (zoals gespecificeerd in de specificaties) parallel aan de sensor wordt bewogen in de richting van de pijl.
