Konfokální laserový měřicí systém

Řada CL-3000

Katalogy Zobrazit katalog

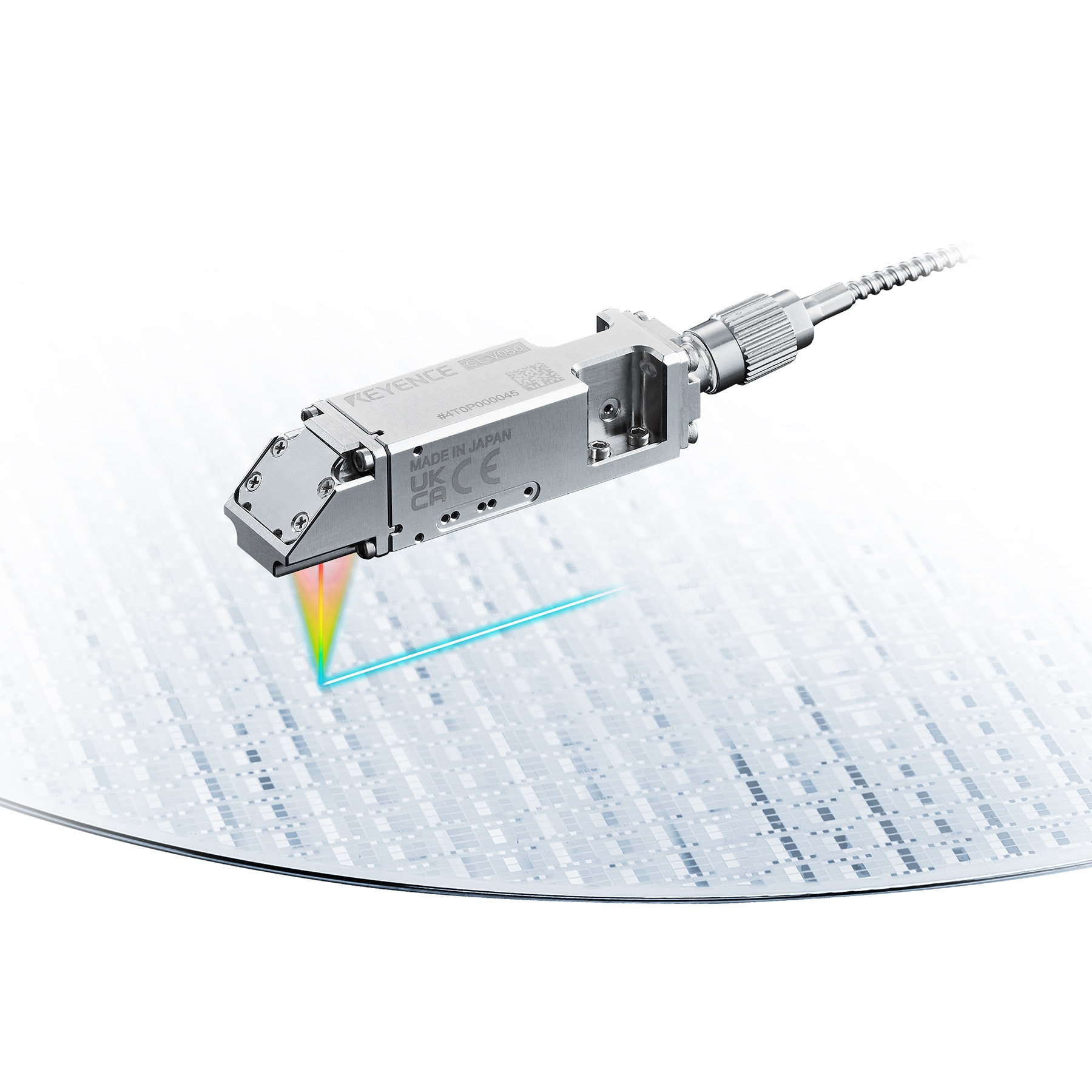

Konfokální laserový měřicí systém Řada CL-3000

Vysoká přesnost v kompaktním
a odolném provedení

Vysoce přesné měření všech cílů s jednoduchou montáží hlavy senzoru a nastavením programu. Mimořádně kompaktní senzorové hlavice systému řady CL-3000 jsou odpovědí na takové výzvy při výrobě, jako je zlepšování kvality, prevence odesílání vadných výrobků zákazníkům a zvyšování výtěžnosti za účelem zvýšení spolehlivosti kontroly kvality.

  • Mimořádně kompaktní a lehké
  • Vysoká odolnost proti vlivům prostředí
  • Měření libovolného materiálu nebo povrchu s vysokou přesností

Řada CL-3000 - Konfokální laserový měřicí systém

Konfokální laserový měřicí systém řady CL-3000 využívá princip konfokálního měření vzdálenosti zajišťující vysoce přesné výsledky na jakémkoli materiálu nebo povrchu. Použití konfokálního snímače umožňuje stabilní měření na materiálech od tmavé pryže až po průhledné fólie bez nutnosti upravovat umístnění senzoru nebo nastavovat nové parametry v softwaru. Uvnitř senzorových hlav je pouze čočka, takže jsou kompaktní a lehké, což je ideální pro instalaci v úzkých prostorech nebo na robotech. Veškerá elektronika je umístěna mimo místo měření v optické jednotce, což zajišťuje stabilní výsledek, který není ovlivněn změnami teplot ani elektrickým šumem. Řada CL-3000 je vybavena funkcemi, jako je čtyřnásobné bodové zpracování a vyrovnání optických os, a je proto vhodná pro různá odvětví a aplikace. Dokáže přesně měřit také polohu nebo tloušťku, a nejsou pro ni překážkou ani zakřivené, nebo dokonce drsné povrchy.

Zobrazit katalog Řada CL-3000 Konfokální měřicí systém Katalog

Cena

Zeptejte se společnosti KEYENCE

+420 220 184 700

+421 (0) 2 3570 0100

Aplikace

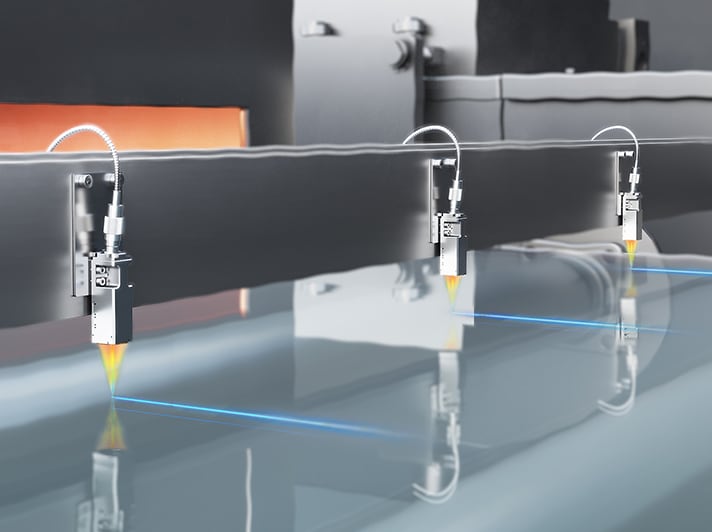

  • Sklo

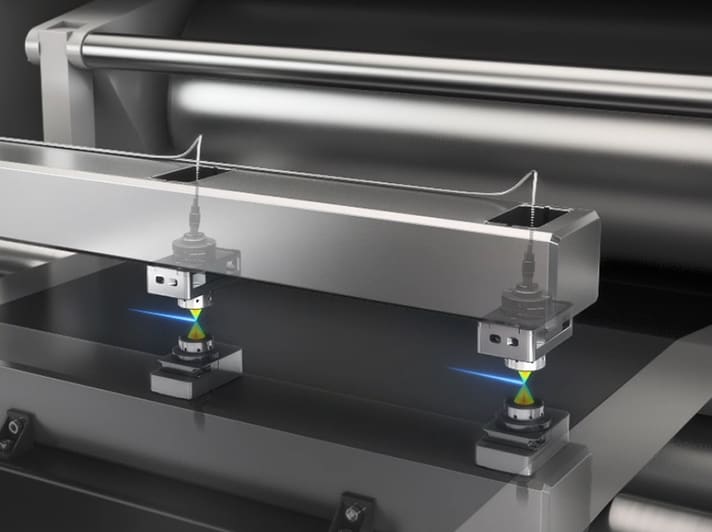

  • Měření tloušťky elektrod lithium-iontové baterie

  • Vnitřní průměry

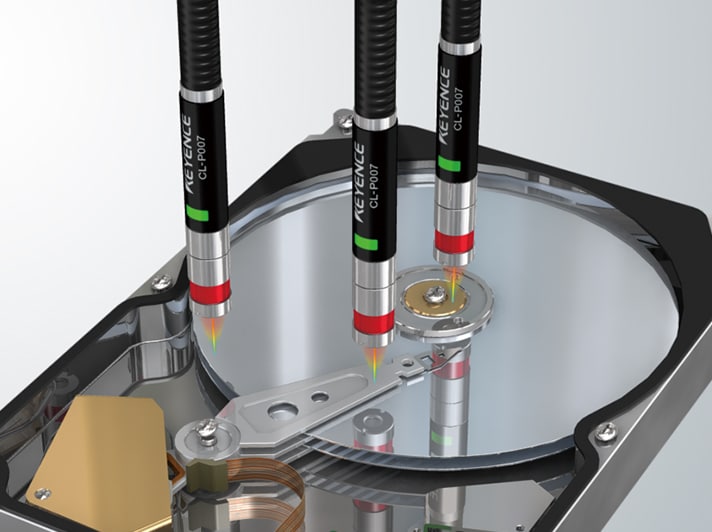

  • Měření vibrací motoru pevného disku a výšky čtecí hlavy

Aplikace

Vlastnosti

Ultra kompaktní hlava pro bezproblémovou instalaci

Mimořádně kompaktní a lehké
Snímací hlavice s průměrem od 8 mm nabízejí možnosti instalace i ve velmi úzkých prostorách, paralelní instalaci s minimální roztečí pouhých 9 mm a další dříve nedosažitelné výhody.

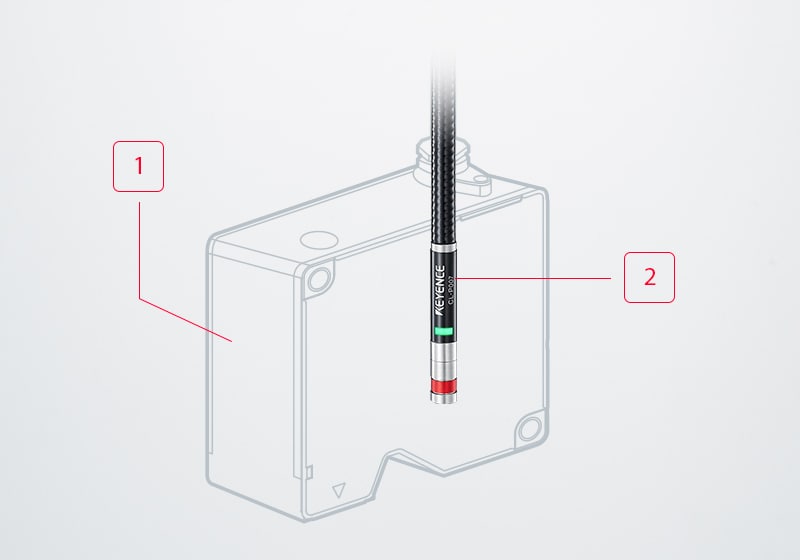

Ultra kompaktní konstrukce (1/50 velikosti konvenčních modelů)

Velikost ve srovnání s konvenčními jednotkami 1/50

  • 1
    Konvenční laserový senzor
  • 2
    Kompaktní hlava ø8 mm

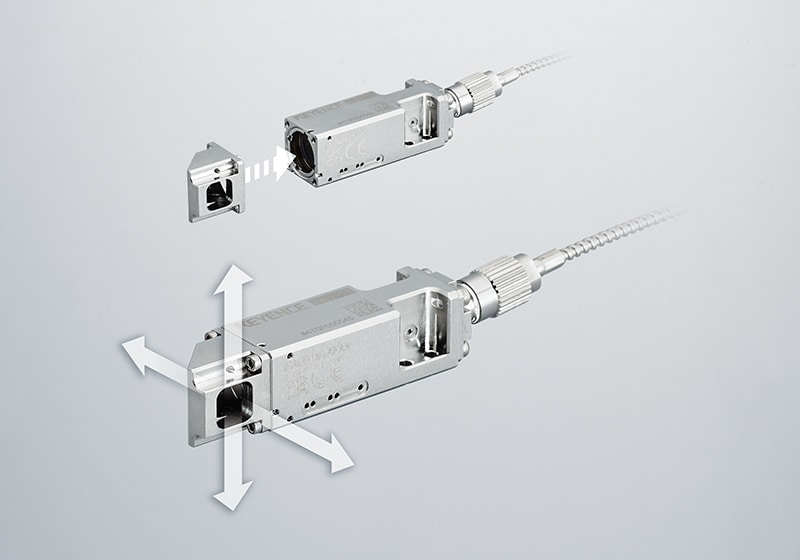

NOVINKA Prostorově úsporné boční nástavce [CL-V020/V050]

Podpora všech 4 směrů

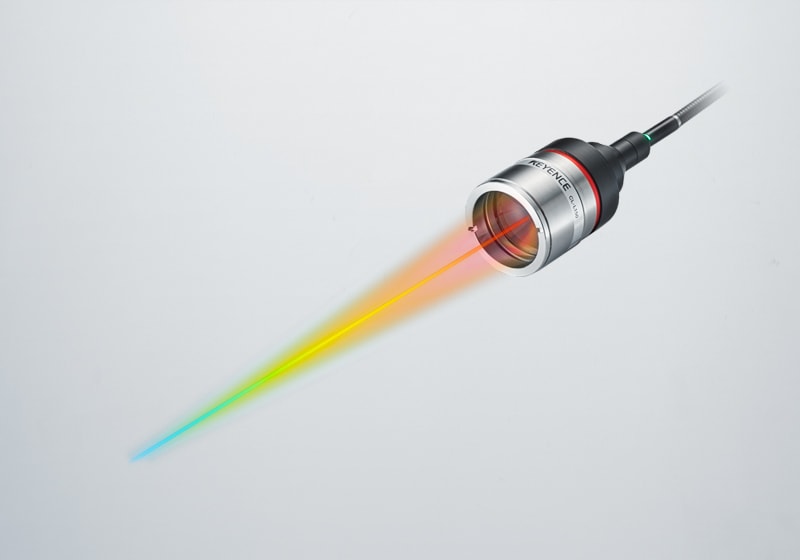

Kompaktní hlava s nejlepším rozsahem měření ve své třídě*

150 mm ±35 mm

* Bílý konfokální laserový senzor

Pokročilá odolnost proti vlivům prostředí

Měření je nyní možné i při teplotách až 200 °C, v prostředí s velmi vysokým vakuem a v prostorách s nebezpečím výbuchu.

[PRVNÍ NA SVĚTĚ] Podpora prostředí s velmi vysokým vakuem*

Žádná organická lepidla

Senzory CL-V020/V050 nepoužívají v senzorové hlavě žádná organická lepidla, což umožňuje minimalizovat zplodiny a pracovat v prostředí s velmi vysokým vakuem.

* Bílý konfokální laserový senzor

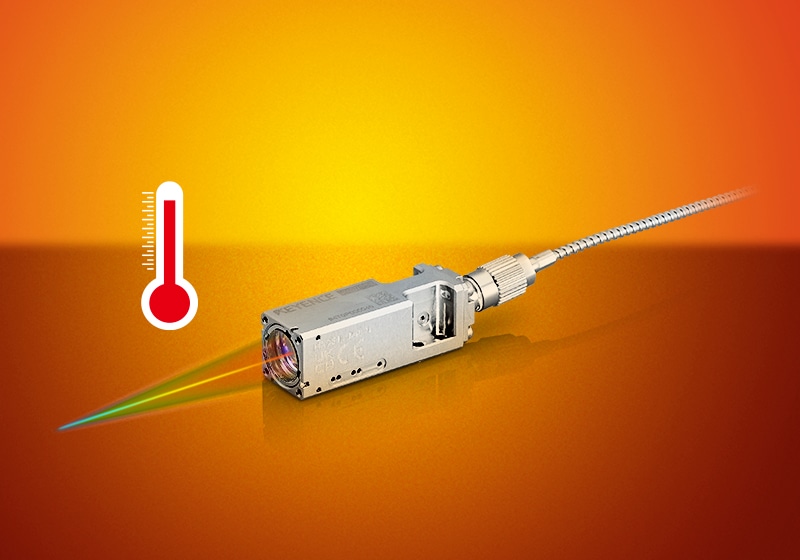

Nejlepší žáruvzdornost ve své třídě při 200 °C

CL-V020/V050 zvládne okolní teplotu až 200 °C, což umožňuje použití v prostředí s výraznými teplotními výkyvy.

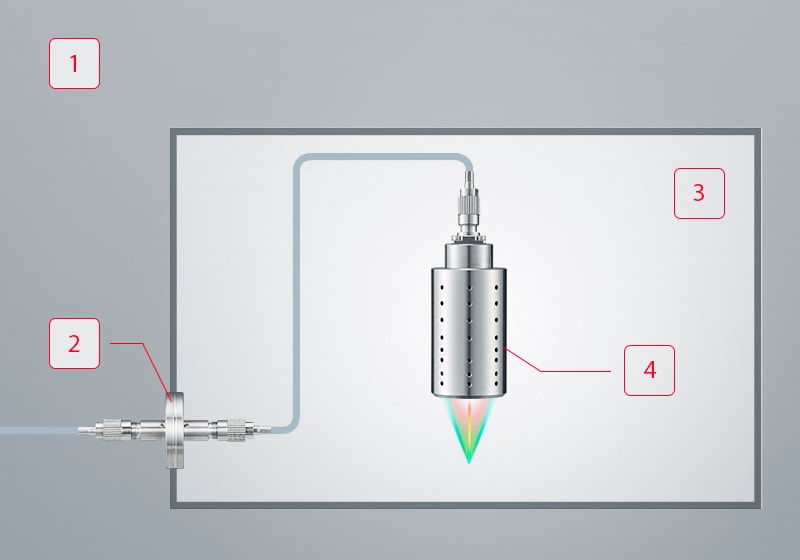

Snadná integrace v oblastech s nebezpečím výbuchu

Vyhrazená průchodka (OP-88859) umožňuje snadnou integraci do nebezpečných prostor bez rozsáhlých prací v těchto místech.

  • 1
    Oblast bez nebezpečí
  • 2
    Vyhrazená průchodka
  • 3
    Nebezpečná oblast
  • 4
    Zóna 0/ Divize 1

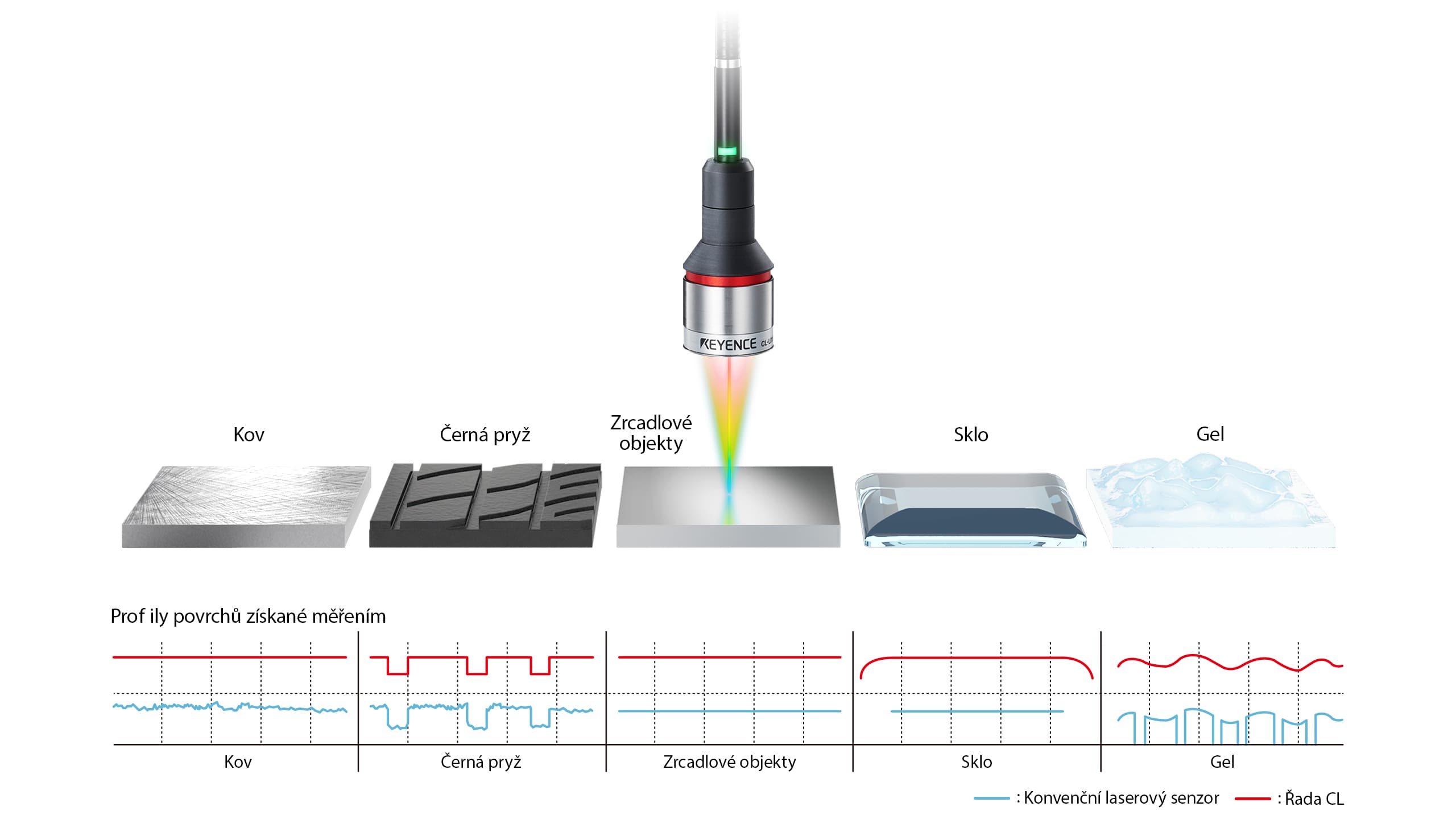

Měření libovolného materiálu nebo povrchu s vysokou přesností
