Samostatný zesilovač, digitální snímač

Řada ER-N

Charakteristické diagramy Samostatný zesilovač, digitální snímač Řada ER-N

ER-NH028

Vzdálenost – Charakteristiky množství detekce (typický příklad)

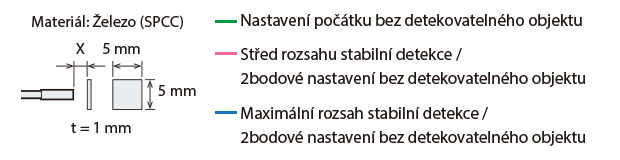

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

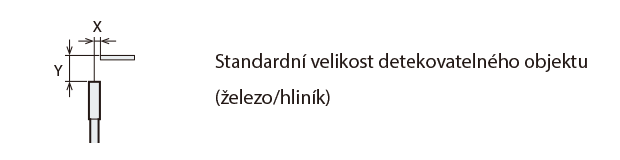

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

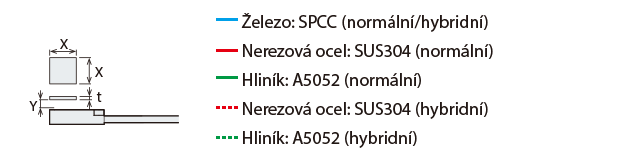

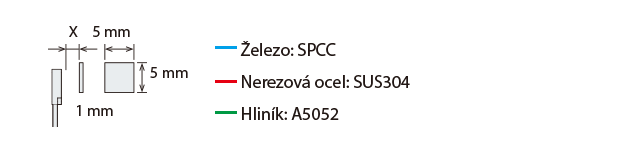

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH038

Vzdálenost – Charakteristiky množství detekce (typický příklad)

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH054(G)

Vzdálenost – Charakteristiky množství detekce (typický příklad)

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH080(G)

Vzdálenost – Charakteristiky množství detekce (typický příklad)

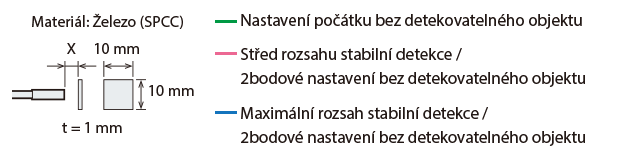

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

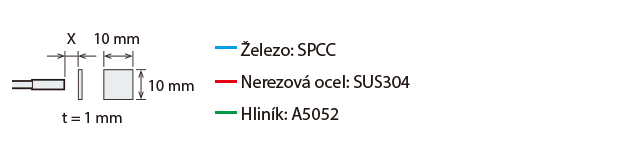

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH100(G)

Vzdálenost – Charakteristiky množství detekce (typický příklad)

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH035F

Vzdálenost – Charakteristiky množství detekce (typický příklad)

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 5 mm × 5 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH048F

Vzdálenost – Charakteristiky množství detekce (typický příklad)

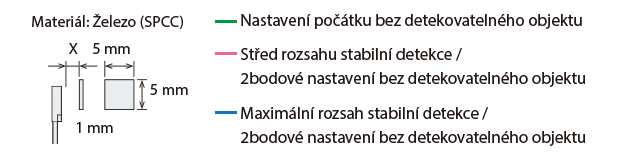

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

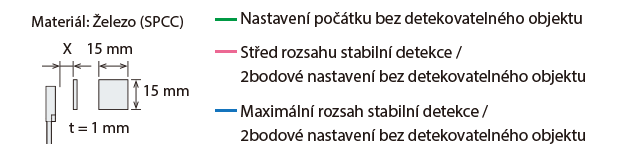

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 15 mm × 15 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

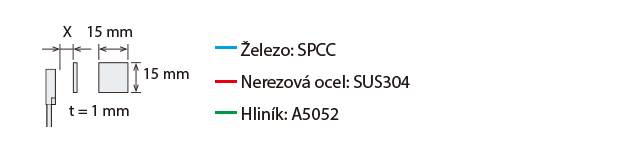

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 15 mm × 15 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

ER-NH028U

Vzdálenost – Charakteristiky množství detekce (typický příklad)

Rozdíl v charakteristikách v závislosti na podmínkách nastavení (Provozní režim: Normální)

Rozdíl v charakteristikách v závislosti na provozním režimu (Nastavení počátku bez detekovatelného objektu)

[Provozní režim: Normální]

[Provozní režim: Hybridní]

[Provozní režim: Magnetický kov]

[Provozní režim: Nemagnetický kov]

Schéma detekční oblasti (typický příklad)

Pokud je počátek nastaven bez detekovatelného objektu a pokud je střed senzoru zarovnán s detekovatelným objektem a směřuje k němu ve vzdálenosti 100 % nebo 50 % rozsahu stabilní detekce, použije se zobrazená hodnota jako nastavená hodnota.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka t = 1 mm (standardní velikost detekovatelného objektu), Normální režim

Detekovatelný objekt: Železo (SPCC)

Detekovatelný objekt: Hliník (A5052)

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

Pokud je standardní detekovatelný objekt umístěn na 50 % rozsahu stabilní detekce a pokud se provádí dvoubodové nastavení bez detekovatelného objektu, použije se jako nastavená hodnota zobrazená hodnota, když je standardní detekovatelný objekt na 100 % stabilního detekčního rozsahu. Při nastavení provozního režimu na magnetický/nemagnetický kov se detekční vzdálenost zkrátí.

Velikost detekovatelného objektu: 10 mm × 10 mm, tloušťka = t mm

Vliv tloušťky detekovatelného objektu

Velikost detekovatelného objektu: X × X, tloušťka t = 1 mm

Vliv velikosti detekovatelného objektu

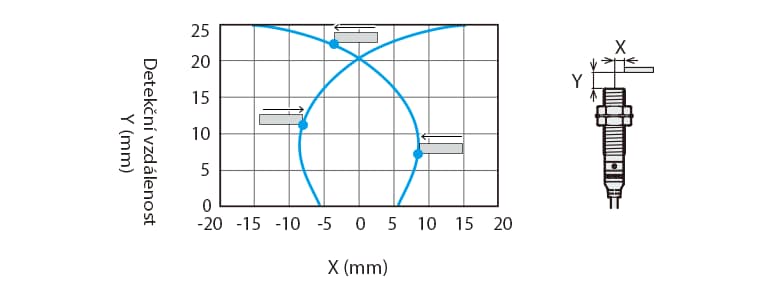

Jak číst diagramy detekční oblasti

Následující obrázek ukazuje polohu bodu ON (ZAP), když se standardní detekovatelný objekt (specifikovaný ve specifikacích) pohybuje rovnoběžně se senzorem ve směru šipky.
