3D lézeres pillanatkép szenzor
LJ-S8000 sorozat
3D lézeres pillanatkép szenzor LJ-S8000 sorozat
Új Gyártósori 3D ellenőrzés problémamentes integrációval
- Megjelenés ellenőrzése, méretellenőrzése és észlelése egy eszközben
- Számos különböző fejmodell különféle célpontok kezelésére
- Gyors képalkotás mindössze 0,2 másodperc alatt
Az LJ-S8000 sorozatú 3D lézeres pillanatkép-érzékelő a világon elsőként alkalmaz beépített motoros pásztázó mechanizmust. A beépített lézerfényforrás és a szkennelő mechanizmus szükségtelenné teszi a külső világítást, lencsét, mozgó tárgyasztalt vagy jeladót. Ez lehetővé teszi, hogy nem csak a vizsgálatot (méretellenőrzés, megjelenés, forma, stb.) lehet végezni, hanem az érzékelő felszerelésével a megkülönböztetést is. Mostantól az ultra nagy sebességű, ultra nagy pontosságú, gyártósoron történő 100%-os ellenőrzések is lehetségesek a legkülönfélébb anyagokból készült céltárgyak széles skálájához, 0,2 másodperces képalkotási sebességgel és 0,3 µm ismételhetőségével. Eközben a KEYENCE Imaging Navigation funkciója nagy mértékben egyszerűsíti a képbeállítás, csupán az előre generált képek közül szükséges a legjobb minőségű kép kiválasztása, így nincs szükség speciális ismeretekre, és jelentősen csökkenti az indításkor vagy a beállítások újrakonfigurálásakor szükséges időt és erőfeszítést.
Jellemzők
A világ első profilmérője beépített beolvasómechanizmussal! Nagy pontosságú, következetes ellenőrzés, amelyhez nincs szükség aprólékos beállításokra
Az LJ-S sorozat egyedi kialakításának köszönhetően lehetővé teszi az alkatrészek belső mozgatásával végzett beolvasását, amelyhez az érzékelőfejet nem kell mozgatni. Ez nemcsak a telepítést teszi gyerekjátékká, hanem nagy mélységélességet is eredményez.
-

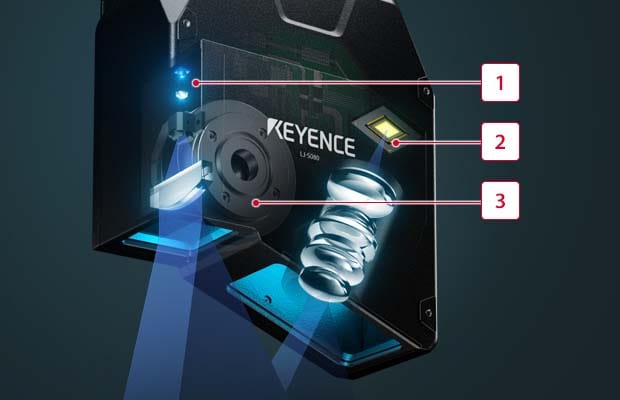

1Nagy intenzitású kék lézer
A nagy fényintenzitás és az éles, fókuszált lézersugár nagy vizsgálati pontosságot tesz lehetővé. -
2Nagy felbontású CMOS
-
3Kefe nélküli közvetlen meghajtású motor
Az egyedülálló, kefe nélküli kialakítás biztosítja a motor rendkívül nagy tartósságát.
Nincs szükség világításra, mozgatásra vagy jeladóra

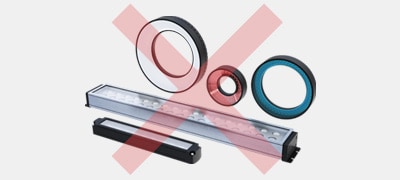

Nincs szükség világításra

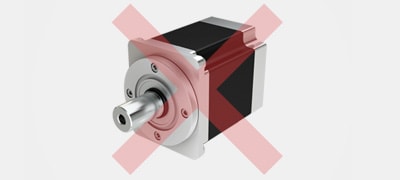

Nincs szükség tárgyasztalra
Nincs szükség jeladóra

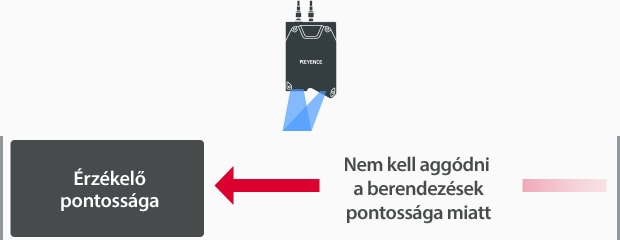

Az egyszerűsített beállítás segít a nagy pontosság elérésében

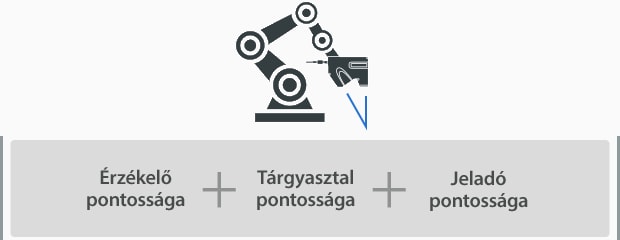

Hagyományos profilmérők
LJ-S8000 sorozat

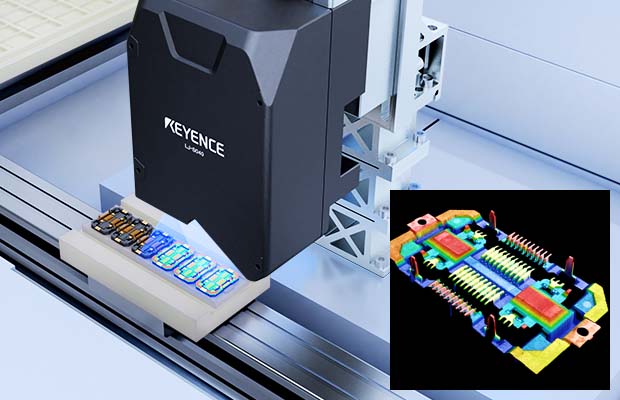

Mérés és ellenőrzés egyetlen eszközzel, amely számtalan alkalmazásban előnyös
Csatlakozóelem azonos síkban fekvésének mérése
A 3D ellenőrzés előnyei
3D méretellenőrzések:
A hagyományos kamerákkal ellentétben, amelyek csak a szürkeárnyalatos információkat hasznosítják, a 3D profilozás a magassági információkat is figyelembe veszi, hogy rendkívül stabil eredményeket biztosítson.
A mérési eszközök széles választéka áll rendelkezésre, beleértve a magasság, síklapúság, pozíció, szélesség, terület, térfogat, szög és GD&T méréseket.

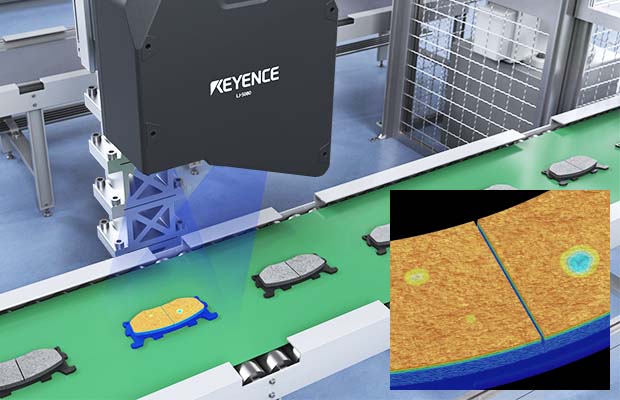

3D megjelenésvizsgálat/azonosítás /megkülönböztetés:

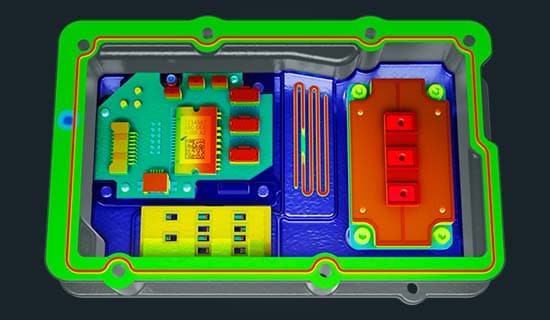

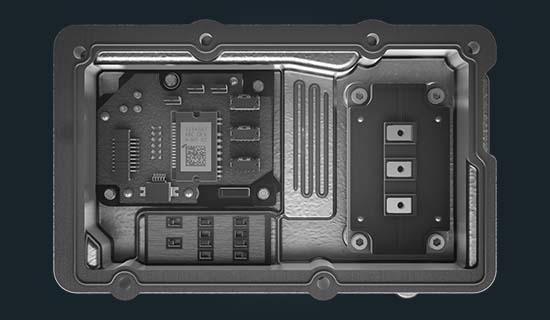

A „magasság-alapú képek”, amelyek színskálát használnak a magasságkülönbségek megjelenítésére, megkönnyítik az egyenetlen felületek és egyéb körülmények észlelését, függetlenül a jelölésektől, mintáktól vagy egyéb célfelületi jellemzőktől. Szürkeárnyalatos képek is készülnek ugyanabban az időben, ami még nagyobb stabilitást tesz lehetővé, és sokféle alkalmazásban használható.
A gyártósori vizuális ellenőrzés új dimenziója
Sík, kontrasztalapú vizuális ellenőrzés
- Nincs magasság- vagy mélységmérés
- Az eredményeket a fókusz és a háttérminták befolyásolják
- Következetlen ellenőrzés, amikor az árnyékolásban finom eltérések vannak

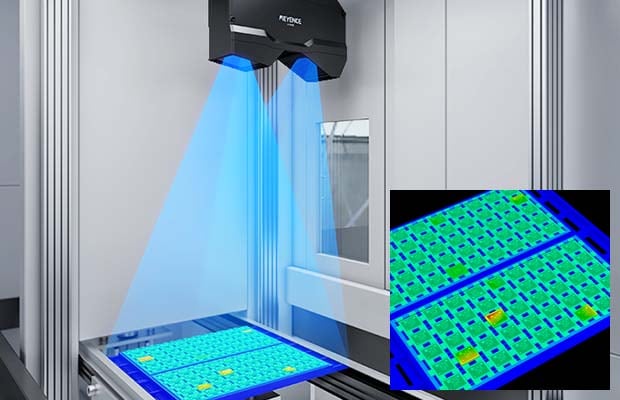

3D magasságalapú vizuális ellenőrzés
- Szélesség-, magasság-, terület- és térfogatmérés lehetséges
- Az eredményeket nem befolyásolja a fókusz vagy a háttérminták
- Hasonló színű egyenetlen felületek következetes vizsgálata

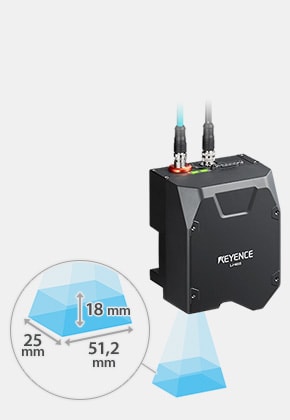

Válasszon az összes alkalmazási követelménynek megfelelő termékcsaládból

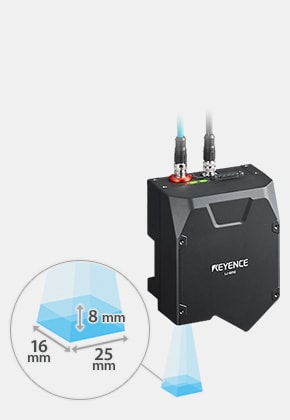

LJ-S015
Ismételhetőség
Z tengely (magasság): 0,3 µm
LJ-S025
Ismételhetőség
Z tengely (magasság): 0,4 µm

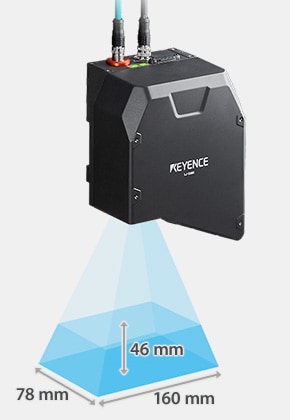

LJ-S040
Ismételhetőség
Z tengely (magasság): 0,5 µm

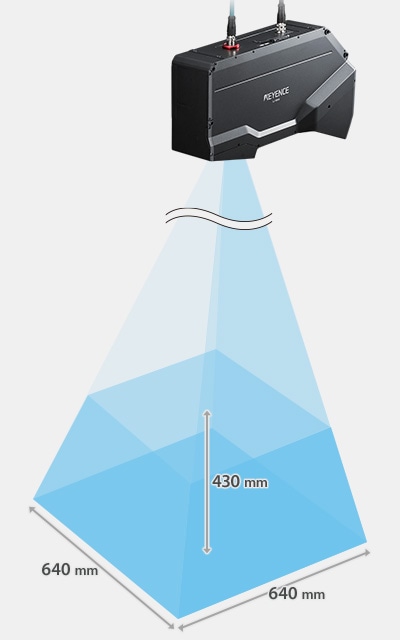

LJ-S080
Ismételhetőség
Z tengely (magasság): 1 µm
