2D/3D lézeres profilmérő LJ-X8000 sorozat

Mérjen bármilyen céltárgyat nagy precizitással

Új funkciókkal ellátva!
Nagy felbontású gyártósori mérés

  • Ultranagy pontosság
  • Kompatibilis minden anyaggal
  • Beállítás 3 nagyon egyszerű lépésben

Katalógus megtekintése

LJ-X8000 sorozat - 2D/3D lézeres profilmérő

Végezzen 2D-s vagy 3D-s gyártósori mérést és ellenőrzést a LJ-X8000 Sorozat használatával. Lézeres profilmérőink sokoldalú kínálata 3200 pont/profil felbontást nyújt, megkönnyítve ezzel bármilyen alakú vagy anyagú target pontos mérését nagy felbontású képeken. A lézeres profilszkennerek négy különböző vezérlési lehetőséggel kompatibilisek, lehetővé téve a felhasználók számára olyan beállítás kiválasztását, amely a rendszer képességét tökéletesen az alkalmazási követelményekhez igazítja. A lézervonal maximális szélessége meghaladja a 720 mm-t (28"), és több is párosítható a nagyobb targetek szkenneléséhez. Ezeknek a nagy teljesítményű szenzoroknak a programozása három egyszerű lépésben történik, így a pontos 3D-s mérés elérhető minden felhasználó számára, tapasztalattól függetlenül.

Alkalmazások

  • Hegesztési varrat alakjának ellenőrzése

  • Érintkezők közötti távolság és magasságkülönbsége

  • 360°-os kábelfelület ellenőrzés

  • Érintkező magassága

Alkalmazások

Jellemzők

Javítson a megbízhatóságon a 4x nagyobb felbontással

A target valódi alakjának rögzítése elengedhetetlen a megbízható ellenőrzések elvégzéséhez. A 3200 pont/profil felbontás segítségével a LJ-X8000 Sorozat pontosan nagy felbontással rögzíti a target alakját, lehetővé téve a pontos gyártósori mérést.

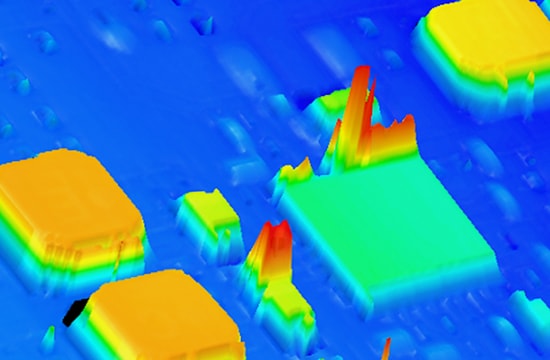

Hagyományos

  • Durva
  • Szabálytalan
  • Felületfüggő

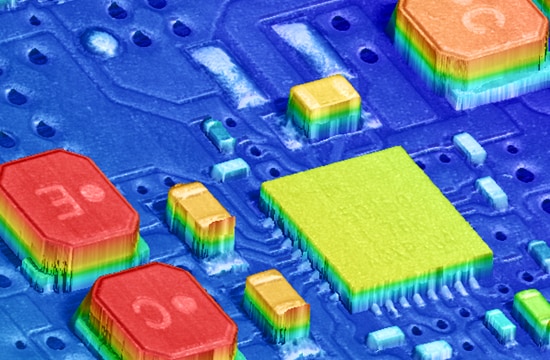

LJ-X8000

  • Részletes
  • Ismételhető
  • Bármilyen felületen stabil

Maximális felbontás és céltárgy észlelés

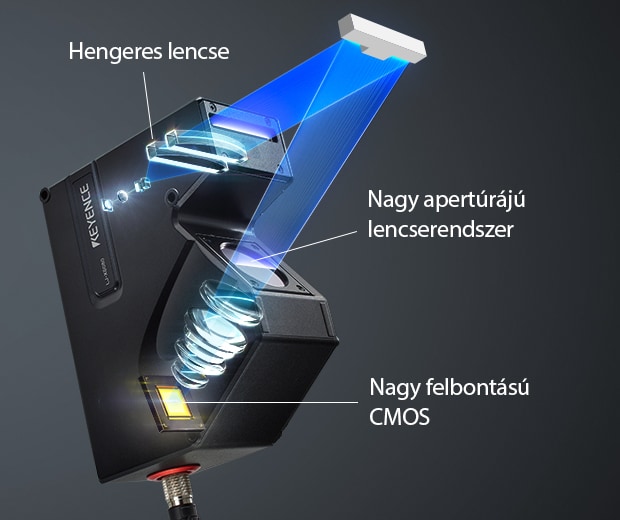

Az érzékelő felbontásának javításához a CMOS képpontjainak számát kell növelni, amit úgy lehet elérni, ha az egyes képpontokat lekicsinyítjük. A kisebb képpontok esetén azonban előfordulhat, hogy nem elegendő a fény egyes céltárgy alakok vagy felületek pontos profiljának meghatározásához. Az LJ-X8000 sorozatnál új technológiát alkalmaztunk, hogy a lézeres profilmérő képes legyen bármilyen céltárgy nagy felbontású mérésére.

Hengeres lencse

A rendszer párhuzamos fényt bocsát ki egy hengeres lencse segítségével, amelynek célja, hogy megelőzze a visszavert fény szóródását a céltárgy felületén. Ez bármilyen alak vagy felület esetén megbízható visszaverődést garantál.

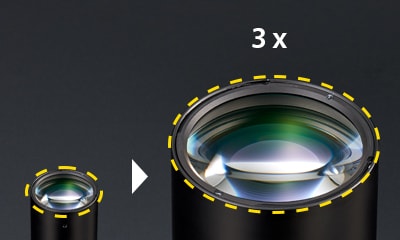

Nagy apertúrájú lencserendszer

A szenzorfej olyan lencserendszerrel van felszerelve a, amely felülete háromszor nagyobb, mint a hagyományos modelleké, ezzel növelve a fogadott fény intenzitását. Ez teszi lehetővé a stabil profil detektálását bármilyen körülmények között.

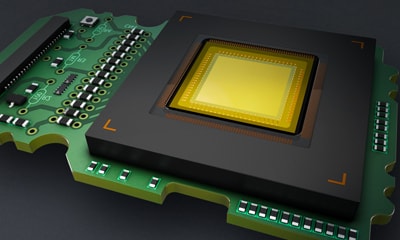

Nagy felbontású CMOS

Az újonnan fejlesztett CMOS nagyfelbontású mérést tesz lehetővé profilonként 3200 pont felhasználásával, miközben jobb képalkotási képességeket biztosít változó fényvisszaverő képességű céltárgyakon.

Profilbeállítási funkció

3D-s kép létrehozásakor a 2D-s profil pozícióit az X, a Z és az θ irányokban állítja be a készülék. Ez kiküszöböli a rezgés és az excentricitás, valamint a céltárgy hajlatainak és görbületeinek hatásait, így hozva létre az ellenőrzéshez megfelelő képet.

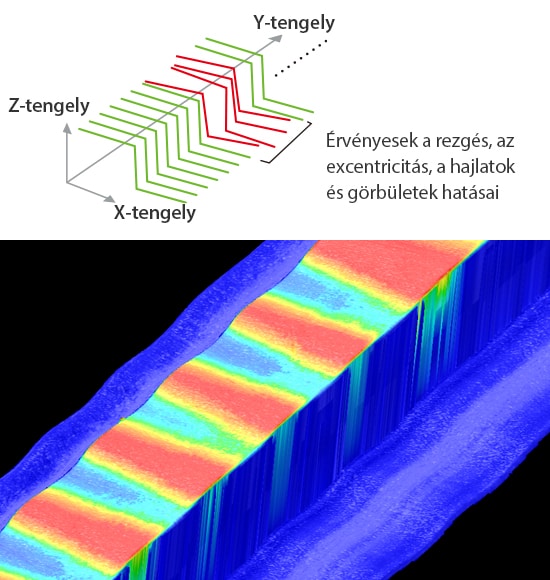

Profilbeállítás nélkül

Profilbeállítás nélkül a célképet eltorzítja a rezgés, ami lehetetlenné teszi a pontos ellenőrzést.

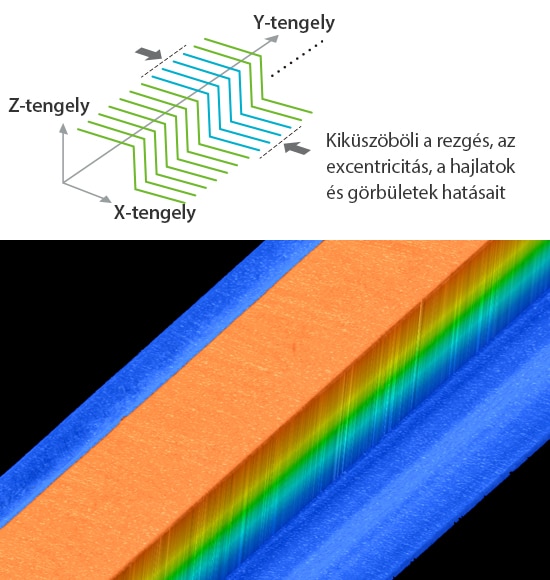

Profilbeállítással

A profilbeállítással optimális 3D-s kép hozható létre. Ezáltal megbízható gyártósori ellenőrzések végezhetők a mélyedések, a karcolások és egyéb hibák elhárítása érdekében.

Válasszon az érzékelők széles választékából az alkalmazási követelményeknek megfelelően

Az LJ-X8000 sorozat érzékelők széles választékát kínálja a minőségellenőrzés és folyamatfejlesztés támogatásához bármely iparágban.

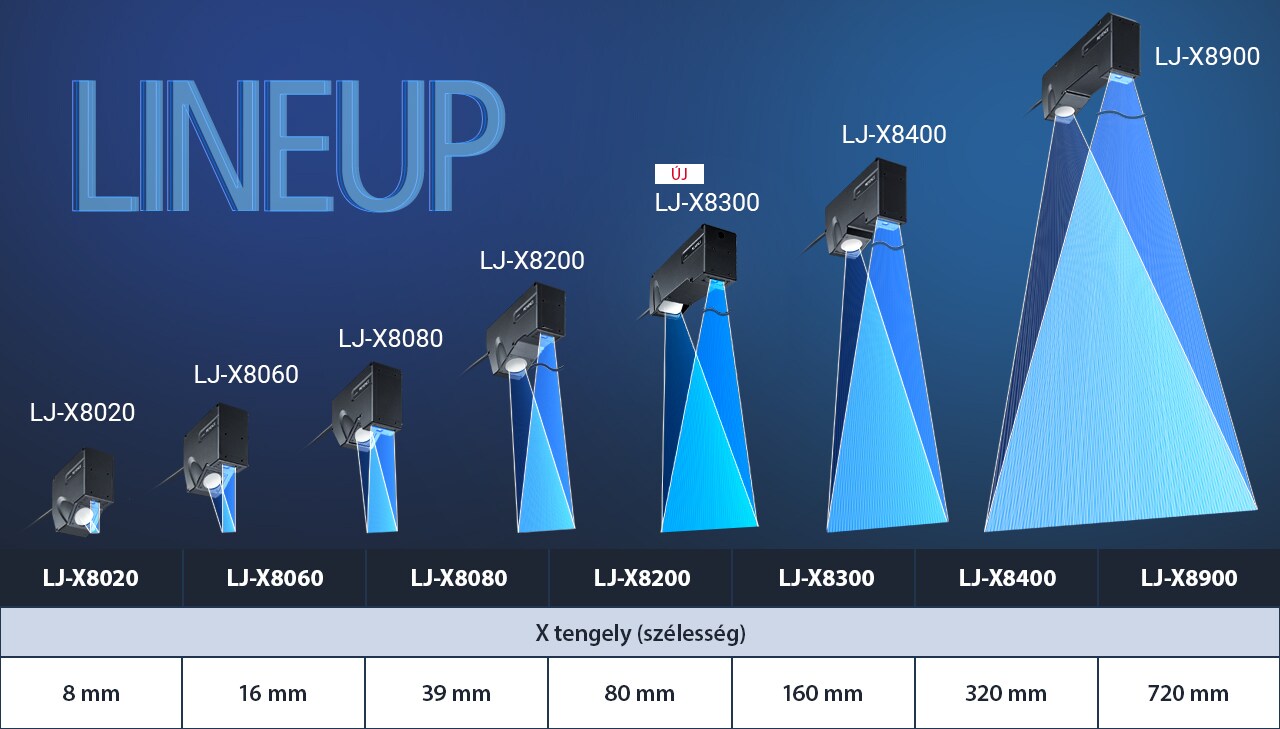

Széles választék 6 különböző fejjel a mérési területnek megfelelően. A 720mm-es maximális méresi szélességű modellek széles választékával rendelkezünk, amelyek minden applikációhoz alkalmasak.
