2D/3D lézeres profilmérő
LJ-X8000 sorozat
2D/3D lézeres profilmérő LJ-X8000 sorozat
Mérjen bármilyen céltárgyat nagy precizitással
Új, széles látómezőjű, nagy pontosságú típus!
Nagy felbontású gyártósori mérés
- Ultranagy pontosság
- Kompatibilis minden anyaggal
- Beállítás 3 nagyon egyszerű lépésben
Végezzen 2D-s vagy 3D-s gyártósori mérést és ellenőrzést a LJ-X8000 Sorozat használatával. Lézeres profilmérőink sokoldalú kínálata 3200 pont/profil felbontást nyújt, megkönnyítve ezzel bármilyen alakú vagy anyagú target pontos mérését nagy felbontású képeken. A lézeres profilszkennerek négy különböző vezérlési lehetőséggel kompatibilisek, lehetővé téve a felhasználók számára olyan beállítás kiválasztását, amely a rendszer képességét tökéletesen az alkalmazási követelményekhez igazítja. A lézervonal maximális szélessége meghaladja a 720 mm-t (28"), és több is párosítható a nagyobb targetek szkenneléséhez. Ezeknek a nagy teljesítményű szenzoroknak a programozása három egyszerű lépésben történik, így a pontos 3D-s mérés elérhető minden felhasználó számára, tapasztalattól függetlenül.
Jellemzők
3 új modell
Nagy pontosságú mérés szélesebb területen
Nagyobb pontosság szélesebb látómezőben

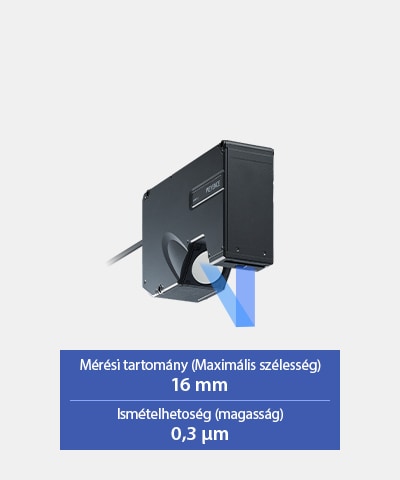

LJ-X8030

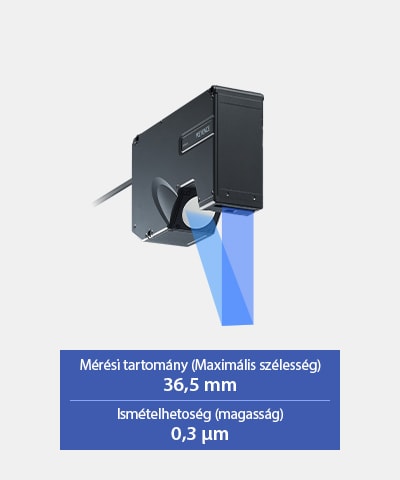

LJ-X8070

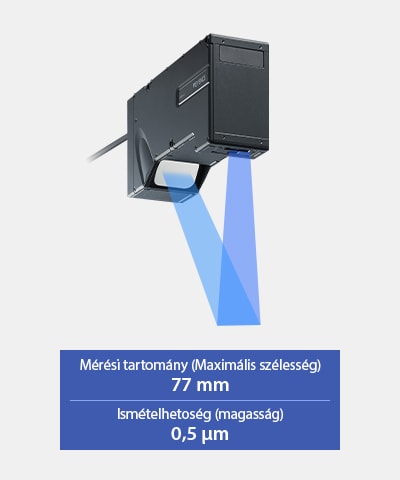

LJ-X8100

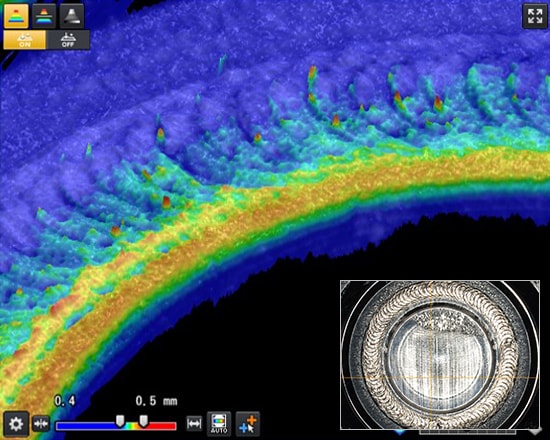

Hagyományos
A hegesztési pikkelyek és ehhez hasonló munkadarabok egyenetlen és fényes felülete hajlamos a zajképzésre.

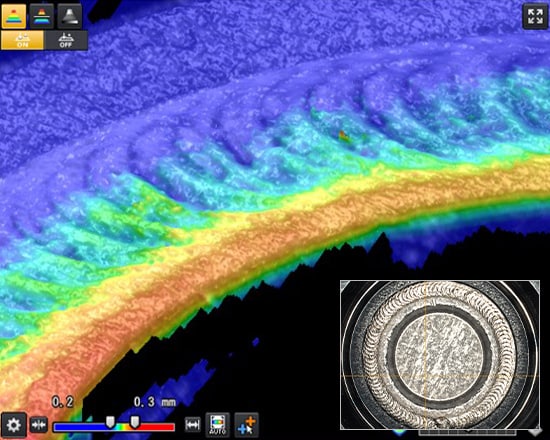

Új szenzorfej
Az új fej nagy pontossággal képes leképezni a kíhívást jelentő felületeket is az újratervezett optikai elrendezésnek köszönhető, továbbfejlesztett, háromszögelés elvű technológiával.
Nagy pontosságú ellenőrzést tesz lehetővé még a hegesztés zajra hajlamos felületén is.

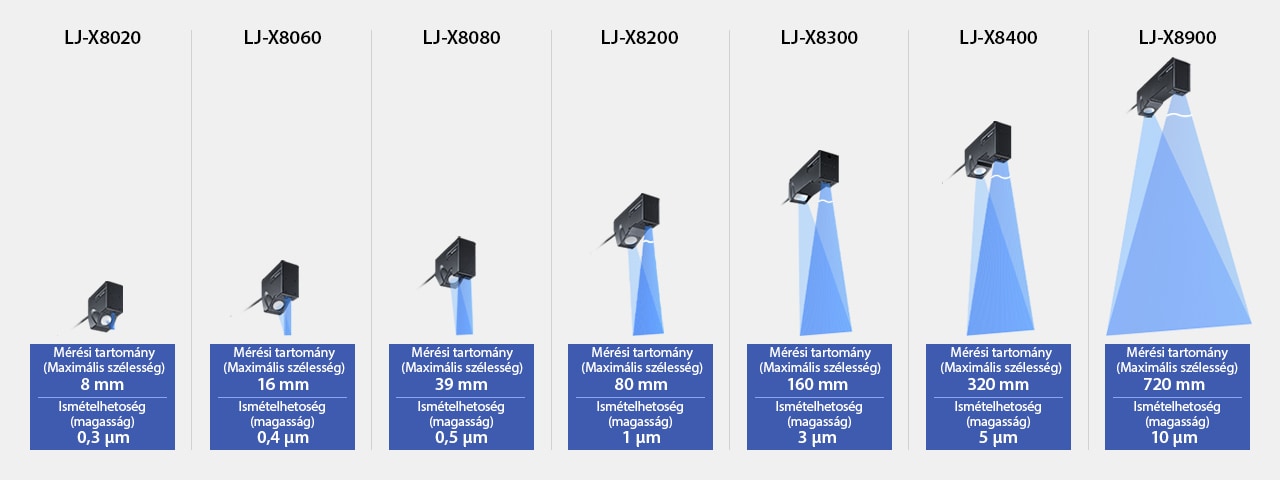

Válasszon a bármilyen alkalmazási igényt kielégítő termékcsaládból
Az LJ-X8000 sorozat az érzékelők széles választékát kínálja a minőségellenőrzés és a folyamatok fejlesztésének támogatására bármely iparágban.
Alkalmazások
Zsanér méretellenőrzés
Lítium-ion akkumulátor felső fedelének hegesztési ellenőrzése
IC-rétegződés és túlnyúlás ellenőrzése
Szíjtárcsa hibaellenőrzés
Gumiabroncs alakjának/profiljának ellenőrzése
Keksz ellenőrzése
Adagolás/bevonat ellenőrzése
Fémlemez vastagságának/síklapúságának ellenőrzése
Gyártósori vizuális ellenőrzések új dimenziója

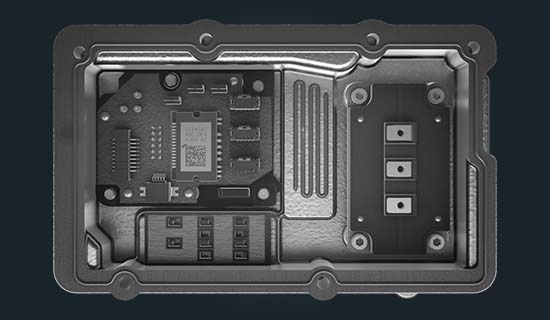

Sík kontrasztalapú vizuális ellenőrzés
- Nincs magasság- vagy mélységmérés
- Az eredményeket befolyásolja a szín és a minta
- Következetlen ellenőrzés, amikor finom árnyékolási eltérések vannak

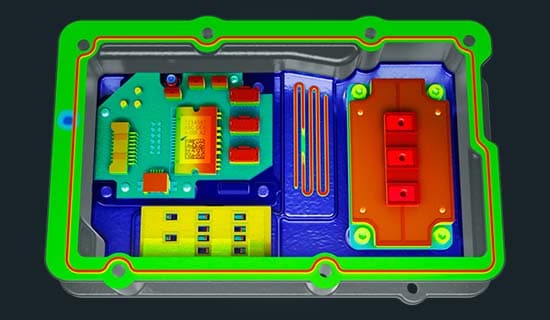

3D magasságalapú vizuális ellenőrzés
- Szélesség, magasság, terület és térfogat mérése
- Az eredményeket nem befolyásolja a szín és a minta
- Hasonló színű, egyenetlen felületek következetes ellenőrzése
A 3D vizsgálat előnyei
| Méretellenőrzés | |||
|---|---|---|---|
| Méretellenőrzés | Magasság | Magasság | Mélység |
| Mélység | Magasságkülönbség | Szélesség | |
| Magasságkülönbség | Vastagság | Síklapúság | |
| Szélesség | Szög | ||
| Vastagság | |||
| Síklapúság | |||
| Szög | |||
| Megjelenésvizsgálat | |||
|---|---|---|---|
| Megjelenésvizsgálat | Térfogat | Térfogat | Sorja |
| Sorja | Mélyedések | Idegen részecskék | |
| Mélyedések | Repedések | Csorbulások | |
| Idegen részecskék | Deformáció | Egyenetlen felületek | |
| Repedések | |||
| Csorbulások | |||
| Deformáció | |||
| Egyenetlen felületek | |||
| Alakellenőrzés | |||
|---|---|---|---|
| Alakellenőrzés | Jelenlétérzékelés | Jelenlétérzékelés | Tájolás érzékelése |
| Tájolás érzékelése | Hibás illeszkedés | Vetemedés | |
| Hibás illeszkedés | Hézagok | Szám | |
| Vetemedés | OCR | ||
| Hézagok | |||
| Szám | |||
| OCR | |||
Javítson a megbízhatóságon a 4x nagyobb felbontással
A target valódi alakjának rögzítése elengedhetetlen a megbízható ellenőrzések elvégzéséhez. A 3200 pont/profil felbontás segítségével a LJ-X8000 Sorozat pontosan nagy felbontással rögzíti a target alakját, lehetővé téve a pontos gyártósori mérést.
Hagyományos
- Durva
- Szabálytalan
- Felületfüggő
LJ-X8000
- Részletes
- Ismételhető
- Bármilyen felületen stabil
Maximális felbontás és céltárgy észlelés
Az érzékelő felbontásának javításához a CMOS képpontjainak számát kell növelni, amit úgy lehet elérni, ha az egyes képpontokat lekicsinyítjük. A kisebb képpontok esetén azonban előfordulhat, hogy nem elegendő a fény egyes céltárgy alakok vagy felületek pontos profiljának meghatározásához. Az LJ-X8000 sorozatnál új technológiát alkalmaztunk, hogy a lézeres profilmérő képes legyen bármilyen céltárgy nagy felbontású mérésére.
Hengeres lencse
A rendszer párhuzamos fényt bocsát ki egy hengeres lencse segítségével, amelynek célja, hogy megelőzze a visszavert fény szóródását a céltárgy felületén. Ez bármilyen alak vagy felület esetén megbízható visszaverődést garantál.
Nagy apertúrájú lencserendszer
A szenzorfej olyan lencserendszerrel van felszerelve a, amely felülete háromszor nagyobb, mint a hagyományos modelleké, ezzel növelve a fogadott fény intenzitását. Ez teszi lehetővé a stabil profil detektálását bármilyen körülmények között.
Nagy felbontású CMOS
Az újonnan fejlesztett CMOS nagyfelbontású mérést tesz lehetővé profilonként 3200 pont felhasználásával, miközben jobb képalkotási képességeket biztosít változó fényvisszaverő képességű céltárgyakon.
Profilbeállítási funkció
3D-s kép létrehozásakor a 2D-s profil pozícióit az X, a Z és az θ irányokban állítja be a készülék. Ez kiküszöböli a rezgés és az excentricitás, valamint a céltárgy hajlatainak és görbületeinek hatásait, így hozva létre az ellenőrzéshez megfelelő képet.
Profilbeállítás nélkül
Profilbeállítás nélkül a célképet eltorzítja a rezgés, ami lehetetlenné teszi a pontos ellenőrzést.
Profilbeállítással
A profilbeállítással optimális 3D-s kép hozható létre. Ezáltal megbízható gyártósori ellenőrzések végezhetők a mélyedések, a karcolások és egyéb hibák elhárítása érdekében.
