3D képalkotás
- 3D megjelenítési funkció
- Nagy pontosságú 3D-s képalkotás a Pontos D.F.D. módszerrel Módszer
- 3D képek létrehozása nagyon tükröződő tárgyakról
- Valós idejű 3D mérés
- Magasságadatok megjelenítése
3D megjelenítési funkció
Amikor egy tárgy felületét mikroszkóppal vizsgálja, a felület alakjának vagy topográfiájának meghatározása nagy nehézségekbe ütközhet, mivel egyszerre csak egy kis terület lehet a fókuszban. Ez különösen igaz akkor, ha kamerával rögzítünk egy fényképet.

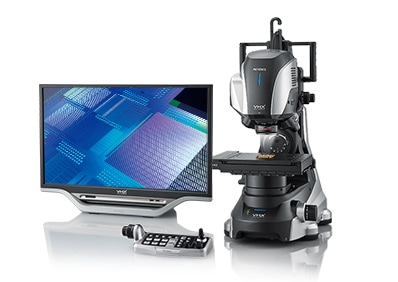

Egyes digitális mikroszkópok képesek a teljes felületet letapogatni, és rögzíteni minden eltérő területet, ami a fókuszba kerül, majd egyetlen teljesen fókuszált képben egyesíteni azokat. Az egyes fókuszsíkok relatív magasságadatait azután fel lehet használni a felület rekonstruálására 3D kép formájában, amit a felhasználók szabadon mozgathatnak, és megkönnyíti számukra a felület valódi alakjának megismerését.
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_001_2008170.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_002_2008171.jpg)
Hogyan lehet változtatni a 3D megjelenítést
3D képet bármilyen szögből létre lehet hozni és meg lehet tekinteni
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_003_2008172.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_004_2008173.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_005_2008174.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_006_2008175.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_007_2008176.jpg)
Nagy pontosságú 3D-s képalkotás a Pontos D.F.D. módszerrel Módszer

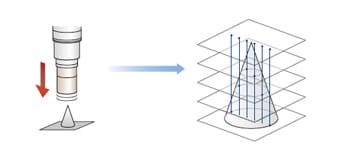

A D.F.D. jelentése mélységszámítás a defókuszálásból. A D.F.D. módszer háromdimenziós mélységadatokat számít a kétdimenziós képek fókuszon kívüliségének mértékéből. Amikor a lencsét függőlegesen elmozdítják a céltárgy felé, hogy különböző magasságokból rögzítsenek képeket, az egyes pontok fókuszáltsága fokozatosan változik.
Amikor a céltárgyon egy pozíció topográfiai értelemben magasabban van, a képnek az a része hamarabb fókuszált lesz (amikor az adott rész felé közelítik a lencsét). A céltárgy alacsonyabban lévő pozíciói akkor kerülnek fókuszba, amikor a lencsét közelítik a céltárgyhoz.
Ha kiszámítjuk a lencse magasságának pozícióját minden pontnál, ami épp fókuszba kerül, létre tudunk hozni egy 3D képet.
A D.F.D. algoritmus még akkor is képes kiszámítani az adott képpontok magasságát és részletes adatokat nyújtani a textúráról, ha egyes területeken nem lehet tökéletesen fókuszálni.
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_008_2008177.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_009_2008178.jpg)
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_010_2008179.jpg)
3D képek létrehozása nagyon tükröződő tárgyakról
A fém- és tükröződő felületek régebben a nagy fényvisszaverő képességük miatt akadályozták a 3D képek létrehozását.
A csillogó területekről nem lehet olyan szintű színkontraszt adatokat szerezni, amelyek segítségével megkülönböztethetők a fókuszban lévő és fókuszon kívüli képpontok.
Mostanra viszont a 3D képösszeállítási technológiát csillanás-eltávolítással kombinálva lehetségessé vált a pontos 3D profilok meghatározása még extrém módon tükröződő felületekről is.
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_011_2008180.jpg)

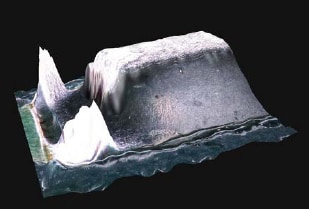

gyors 3D megjelenítés nélkül
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_012_2008181.jpg)

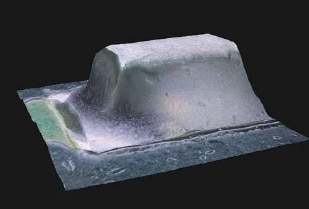

gyors 3D megjelenítéssel
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_013_2008182.jpg)
Valós idejű 3D mérés

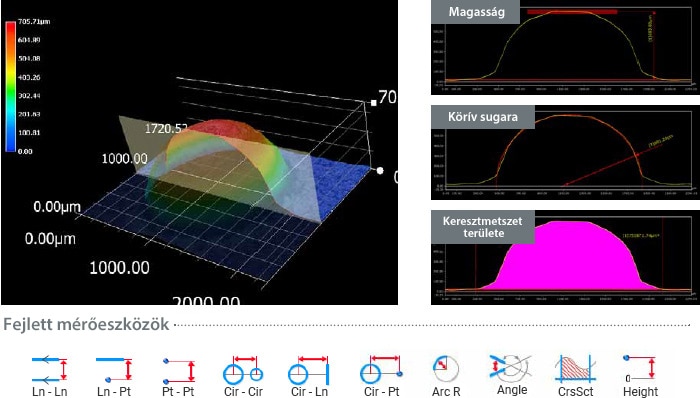

Egy 3D kép az X, Y és Z tengely adatait is tartalmazza, ami felhasználható a térfogat, távolság, síkszögek és a profil mérésére.
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_014_2008183.jpg)
Magasságadatok megjelenítése

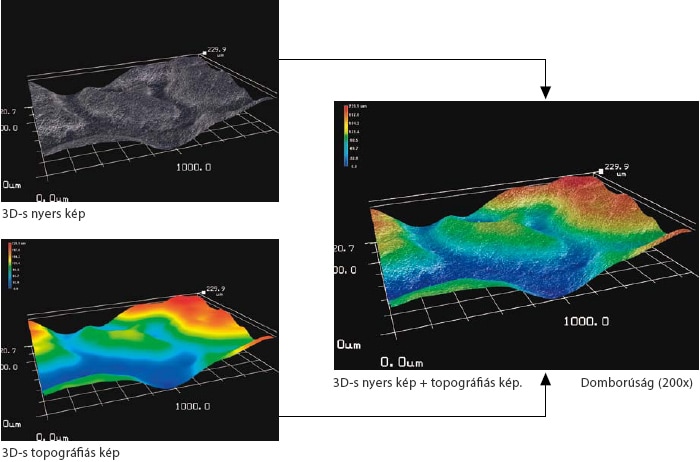

A magasság-szín térkép lehetővé teszi a felhasználóknak, hogy egy tárgy teljes struktúráját egy szempillantás alatt vizsgálhassák.
A 3D képet egy színskála segítségével átalakítjuk, és a nagyobb kiemelkedések pirosak lesznek, a kisebbek pedig kékek.
A színskálával átalakított képet ezután a nyers kép fölött megjelenítve részletes topográfiai nézetet tudunk létrehozni.
A mérés megkönnyítése érdekében az X, Y és Z tengely skálájának számítása automatikus, és a 3D kép képméretének és elforgatási helyzetének megfelelően történik.
![](/huhu/Images/ss_microscope_glossary_ob_3d_display_015_2008184.jpg)
