Képérzékelő
- A képérzékelő mögötti mechanizmus
- Digitális kép létrehozása
- Digitális képalkotás teljesítménye (felbontás és színfelbontás)
A képérzékelő mögötti mechanizmus

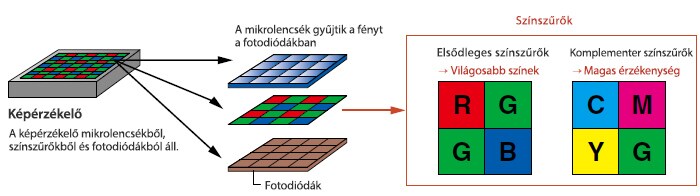

A képérzékelő általában számos kis fotodiódából áll, amelyek elektromos jellé alakítják a fényt. Ahogyan a fény eléri az eszköz felületét, és egy mikrolencsén keresztül az egyes fotodiódákon fókuszálódik, a képérzékelő elektromos jellé alakítja, mielőtt a végleges képet létrehozná.
A képérzékelők képesek összegyűjteni a fényintenzitási adatokat, de önmagukban nem képesek színeket reprodukálni.
Ahhoz, hogy színes képet kapjunk, a fotodiódák elé egy RGB-szűrőt (piros, zöld, kék) kell helyezni.
Alternatív megoldásként CMYG-szűrő (cián, magenta, sárga, zöld) is használható, bár az RGB-szűrővel jobban reprodukálhatók a színek, és alkalmasabb a digitális képalkotáshoz.
Képpontok száma a képérzékelőn
A képérzékelőn lévő képpontok számát kifejezhetjük az összes képpont számával, az effektív képpontok számával és a virtuális képpontok számával.
Egy színes képérzékelőn az eszköz kerületén képpontok sorakoznak, amelyek segítenek a kép színének és fényintenzitásának szabályozásában, bár közvetlenül nem részei a képnek.
Az összes képpont száma a képérzékelő képpontjainak számát jelöli, függetlenül attól, hogy felhasználják-e mindet a kép létrehozásához.
Az effektív képpontok száma a felhasznált képpontok számát jelöli, beleértve azokat, amelyek az egyes képpontok által megjelenített szín meghatározását segítik. A virtuális képpontok azok a képpontok, amelyeket ténylegesen felhasználnak a kép létrehozásához és kialakításához.
Digitális kép létrehozása

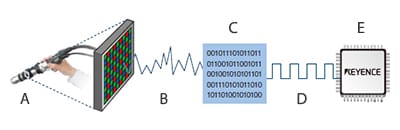

Ha egy digitális mikroszkóppal szeretnék képet megjeleníteni, egy színszűrővel ellátott képérzékelő átalakítja a lencséből érkező fényt digitális jelekké.
A jelek feldolgozását követően az adatok egy képpé konvertálódnak, és az megjelenik a képernyőn.
- A
- Képérzékelő
- B
- Analóg jel
- C
- Képpont konverziója
- D
- Digitális jel
- E
- Digitális művelet
Digitális képalkotás teljesítménye (felbontás és színfelbontás)
A digitális képalkotás teljesítményjelzői közül kettő a kijelzési felbontás és a színfelbontás.
A kijelzési felbontás a kép adott számú képpontból történő felépítésére utal, a képpontok nagyobb száma nagyobb felbontású képet jelent. A színfelbontás arra utal, hogy az egyes képpontok mennyire képesek a digitális kép fényerősségének finom változásait és színárnyalatait megjeleníteni.
- A
- A képet alkotó vízszintes és függőleges képpontok száma = Kijelzési felbontás
- B
- A színek száma vagy fényerősség szintje, amit egy képpont meg tud jeleníteni = Színfelbontás
