Mélységkompozíció
A digitális mélységkompozíció alapjai
A céltárgy egyes területei akkor is a fókuszban vannak, ha a mélységélesség csekély és összességében a fókuszáltság rossz. Ahogyan a lencse és a tárgy távolsága változik, a fókuszban lévő terület is változik. Ha a lencsét a céltárgy különböző fókuszsíkjain keresztül mozgatjuk, a VHX minden olyan képpontot rögzít, amely az egyes szinteken a fókuszba kerül, majd egyetlen teljesen fókuszált képben egyesíti azokat.

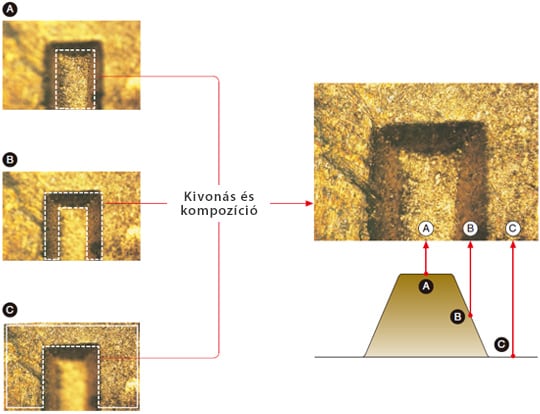

![Kivonás & kompozíció](/huhu/Images/ss_microscope_glossary_ob_depth_composition_001_2008188.jpg)
- A
- Fókusz a legmagasabb pontnál
- B
- Fókusz a középső pontnál
- C
- Fókusz a legalsó pontnál
Élő mélységélesség-kiterjesztés
A mélységkompozíciós technológia fejlődése a képminőség mellett a feldolgozási sebességet is javítja. Mindegy, hogy egy technológia milyen briliáns, ha a gyakorlatban nem alkalmazható, mert a működés vagy számítás túl sokáig tart.
A VHX sorozat nagy sebességű feldolgozási technikája a felhasználók analitikai eszközeinek javára fejleszti a technológiát.

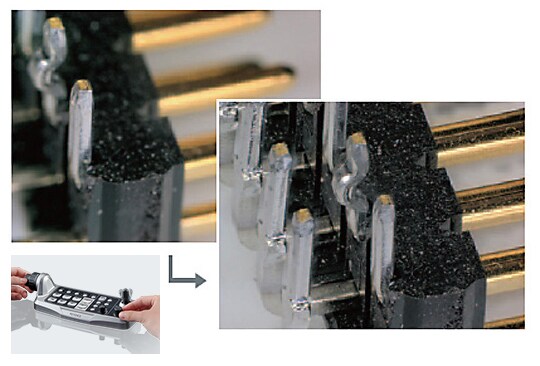

Az élő mélységélesség-kiterjesztési funkcióval teljesen fókuszált képeket lehet valós időben megjeleníteni, és ehhez csupán a tárgyasztalt kell az érintett területhez mozgatni.
A nagy sebességű számítások és a pozíció/nagyítás korrekciója révén kiváló minőségű mélységkompozíciós képeket lehet létrehozni UXGA felbontással.

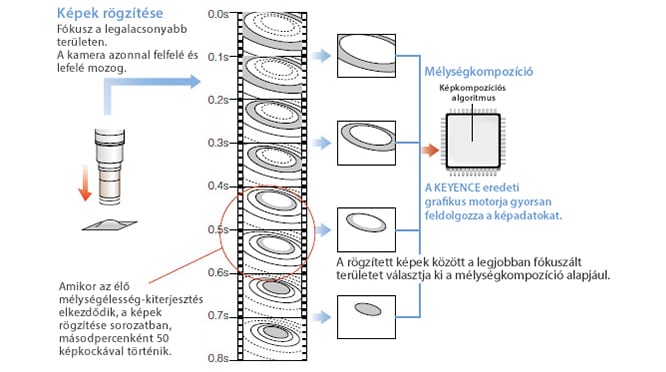

![Képek rögzítése: Fókusz a legalacsonyabb területen. A kamera azonnal felfelé és lefelé mozog. Amikor az élő mélységélesség-kiterjesztés elkezdődik, a képek rögzítése sorozatban, másodpercenként 50 képkockával történik. A rögzített képek között a legjobban fókuszált területet választja ki a mélységkompozíció alapjául. A KEYENCE eredeti grafikus motorja gyorsan feldolgozza a képadatokat.](/huhu/Images/ss_microscope_glossary_ob_depth_composition_003_2008190.jpg)
