Skaner laserowy 2D/3D
Seria LJ-X8000
Skaner laserowy 2D/3D Seria LJ-X8000
Pomiar każdego obiektu z wysoką precyzją
Nowe szerokie pole widzenia, wysoka dokładność!
Pomiary na linii w wysokiej rozdzielczości
- Ultra wysoka precyzja
- Zgodność ze wszystkimi materiałami
- Konfiguracja w 3 łatwych krokach
Przeprowadź pomiar i kontrolę 2D/3D na linii produkcyjnej przy użyciu serii LJ-X8000. Nasza najbardziej uniwersalna linia profilometrów laserowych zapewnia dokładność 3200 punktów/profil, co ułatwia precyzyjny pomiar dowolnego docelowego kształtu lub materiału ze zdjęć o wysokiej rozdzielczości. Laserowe skanery profilowe są kompatybilne z czterema różnymi kontrolerami, dzięki czemu użytkownicy mogą wybrać konfigurację, która doskonale połączy wydajność systemu z dowolnymi wymaganiami aplikacji. Maksymalna szerokość wiązki lasera sięga 720 mm (28"), a można połączyć ich kilka, aby skanować jeszcze większe elementy. Te wysoko wydajne czujniki są programowane w trzech prostych krokach, więc precyzyjny pomiar 3D na linii jest dostępny dla użytkowników o różnym poziomie doświadczenia.
Funkcje
Trzy nowe modele
Pomiar z wysoką dokładnością na większym obszarze
Wysoka dokładność w szerokim polu widzenia

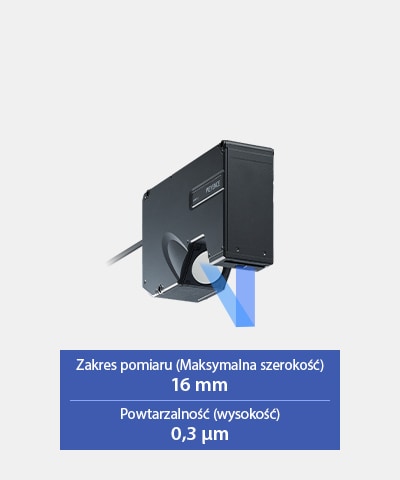

LJ-X8030

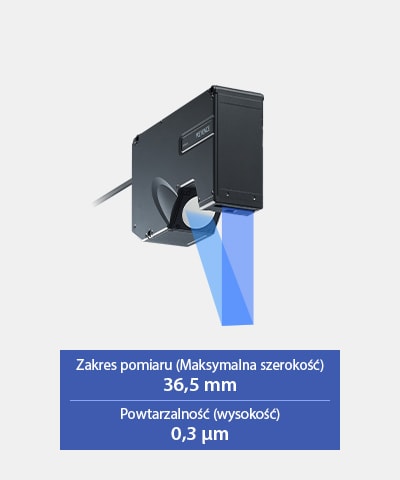

LJ-X8070

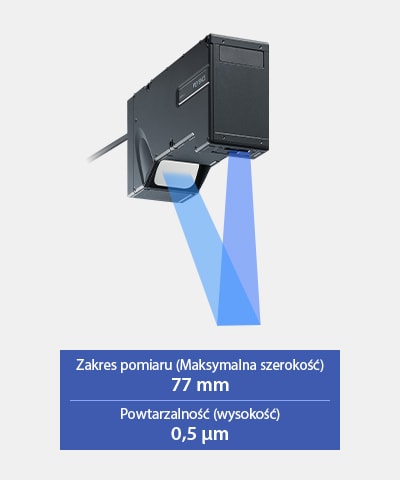

LJ-X8100

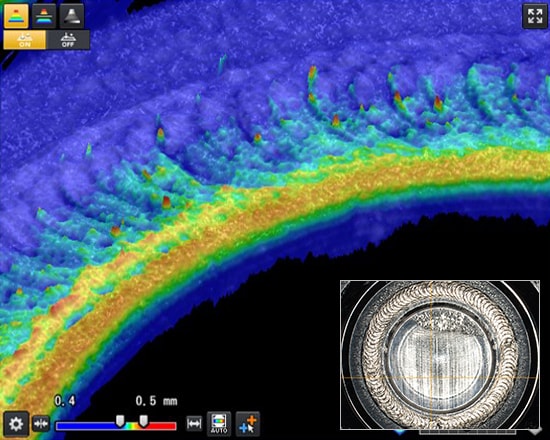

Modele konwencjonalne
W przypadku przedmiotów o błyszczącej i nierównej powierzchni, na przykład bezpośrednio po spawaniu, istnieje tendencja do występowania szumów.

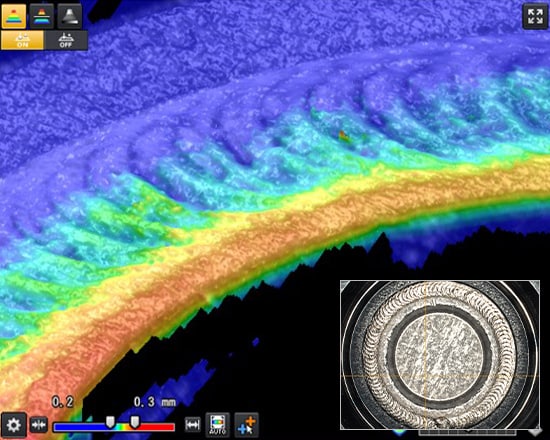

Nowa głowica czujnika
Nowa głowica osiąga wysoką precyzję dzięki poprawie podstawowej wydajności triangulacji za pomocą przeprojektowanego układu optycznego.
Umożliwia precyzyjną kontrolę nawet obiektów podatnych na zakłócenia bezpośrednio po spawaniu.

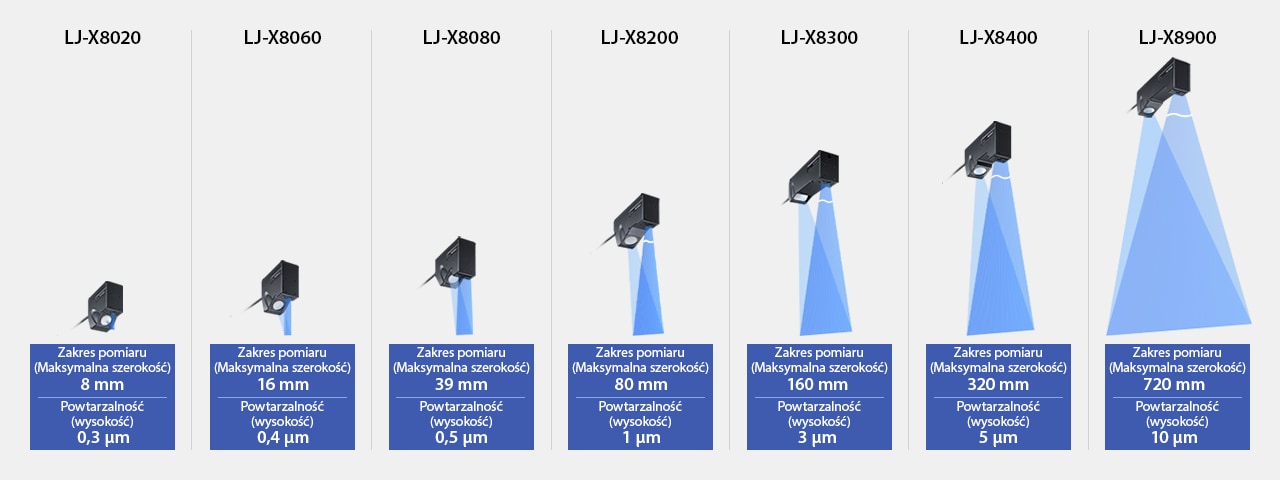

Wybierz spośród serii urządzeń, które sprostają wymogom każdego zastosowania
Seria LJ-X8000 obejmuje szereg czujników do wspierania kontroli jakości i doskonalenia procesów w dowolnej gałęzi przemysłu.
Zastosowania
Pomiar wymiarowy zawiasów
Kontrola spoiny górnej pokrywy akumulatora litowo-jonowego
Kontrola ułożenia i wysunięcia układów scalonych
Kontrola wad kół pasowych
Kontrola kształtu/profilu opony
Kontrola wad ciastek
Kontrola dozowania/powlekania
Kontrola grubości/płaskości blachy
Przeniesienie liniowej kontroli wizyjnej inline do następnego wymiaru
Kontrola wizyjna oparta na płaskim kontraście
- Brak pomiaru wysokości lub głębokości
- Na wyniki mają wpływ kolor i wzór
- Niestabilna kontrola z subtelnymi zmianami w cieniowaniu

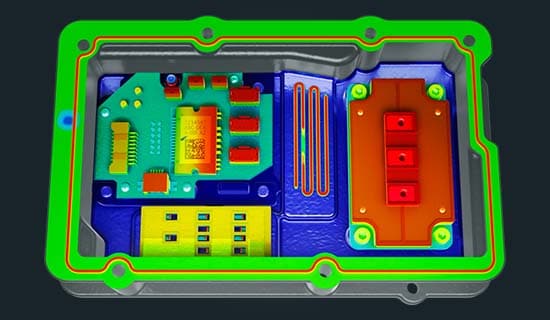

Kontrola wizyjna 3D oparta na wysokości
- Pomiar szerokości, wysokości, powierzchni i objętości
- Kolor i wzór nie mają wpływu na wyniki
- Stabilna kontrola nierównych powierzchni o podobnych kolorach
Zalety inspekcji 3D
| Kontrola wymiaru | |||
|---|---|---|---|
| Kontrola wymiaru | Wysokość | Wysokość | Głębokość |
| Głębokość | Skok wysokości | Szerokość | |
| Skok wysokości | Grubość | Płaskość | |
| Szerokość | Kąt | ||
| Grubość | |||
| Płaskość | |||
| Kąt | |||
| Kontrola wyglądu | |||
|---|---|---|---|
| Kontrola wyglądu | Objętość | Objętość | Zadziory |
| Zadziory | Wgniecenia | Drobiny obce | |
| Wgniecenia | Pęknięcia | Wióry | |
| Drobiny obce | Odkształcenie | Nierówne powierzchnie | |
| Pęknięcia | |||
| Wióry | |||
| Odkształcenie | |||
| Nierówne powierzchnie | |||
| Kontrola kształtu | |||
|---|---|---|---|
| Kontrola kształtu | Wykrywanie obecności | Wykrywanie obecności | Wykrywanie orientacji |
| Wykrywanie orientacji | Nieprawidłowe osadzenie | Odkształcenie | |
| Nieprawidłowe osadzenie | Luki | Liczba | |
| Odkształcenie | OCR | ||
| Luki | |||
| Liczba | |||
| OCR | |||
Popraw niezawodność dzięki 4-krotnie większej rozdzielczości
Rejestrowanie rzeczywistego kształtu docelowego elementu ma krytyczne znaczenie dla efektywnych kontroli. Przy 3200 punktach/profil urządzenia z serii LJ-X8000 rejestrują docelowy kształt w wysokiej rozdzielczości, co pozwala na precyzyjny pomiar liniowy.
Modele konwencjonalne
- Niedokładność
- Nieregularność
- Zależność od powierzchni
LJ-X8000
- Szczegółowość
- Spójność
- Stabilność na dowolnej powierzchni
Maksymalna rozdzielczość i optymalne wykrywanie obiektów
Aby zwiększyć rozdzielczość czujnika, należy zwiększyć liczbę pikseli w matrycy CMOS. Można to zrobić poprzez zmniejszenie poszczególnych pikseli. Jednak mniejsze piksele mogą prowadzić do rejestrowania niewystarczającej ilości światła potrzebnego do tworzenia precyzyjnych profili kształtów lub powierzchni niektórych obiektów. W serii LJ-X8000 wdrożyliśmy nową technologię, w wyniku czego powstał skaner laserowy zdolny do wykonywania pomiarów dowolnego obiektu w wysokiej rozdzielczości.
Soczewka cylindryczna
Soczewka cylindryczna emituje równoległą wiązkę światła, co zapobiega rozpraszaniu światła odbitego na całej powierzchni obiektu. Gwarantuje to precyzyjne odbijanie światła od dowolnego kształtu lub powierzchni.
Obiektyw telecentryczny o dużej aperturze
Oprócz unikatowego układu optycznego, w przyrządzie zainstalowano obiektyw odbioru światła o dużej aperturze o trzykrotnie większej powierzchni od konwencjonalnych obiektywów, co pozwala zbierać dużo więcej światła.
Matryca CMOS o wysokiej rozdzielczości
Ta nowo opracowana matryca CMOS umożliwia dokonywanie pomiarów w wysokiej rozdzielczości za pomocą 3200 punktów/profil, jednocześnie poprawiając możliwości rejestrowania obrazu w przypadku obiektów o zmiennym współczynniku odbicia.
Funkcja wyrównywania profili
Podczas tworzenia obrazu 3D położenie profilu 2D jest dostosowywane w kierunkach X, Z i θ. Eliminuje to wpływ wibracji i niewspółśrodkowości, jak również zgięć i krzywizn celu, tworząc obraz nadający się do inspekcji.
Bez wyrównywania profili
Bez wyrównywania profili obraz celu jest zniekształcony przez wibracje, uniemożliwiając przeprowadzenie dokładnej kontroli.
Z wyrównywaniem profili
Wyrównywanie profili pozwala na uzyskanie optymalnego obrazu 3D. W ten sposób uzyskuje się dokładną kontrolę na linii produkcyjnej pod kątem wgnieceń, wyszczerbień i innych uszkodzeń.
