Telecentryczny system pomiarowy
Seria TM-X5000
Telecentryczny system pomiarowy Seria TM-X5000
Analiza oparta na konturze gwarantuje dokładność
Szybki i dokładny pomiar typu inline.
- Kalibrowany pomiar z dużą prędkością
- Odporność na złe wyrównanie obiektu
- Prosta konfiguracja, zaawansowane możliwości
Telecetryczny system pomiaru z serii TM-X5000 umożliwia szybki i dokładny pomiar na podstawie kształtu obiektu. Podwójny telecentryczny system optyczny zapewnia niezawodne wyniki pomiarów typu inline dzięki dostarczaniu ostrych obrazów w zakresie dużej głębi ostrości. Ta konstrukcja, w połączeniu z soczewkami o małych zniekształceniach i własnymi algorytmami, umożliwia dokładne pomiary w całym polu widzenia bez precyzyjnego umieszczenia obiektu, zewnętrznego oświetlenia, a nawet bez kalibracji na miejscu. Łatwy w obsłudze system może być skonfigurowany w 3 prostych krokach i udostępnia ponad 100 narzędzi do wykonywania pomiarów i kontroli, w tym: do wymiarowania i tolerancji (GD&T), porównywania z wzorcem i wykrywania odległości defektu.
Zastosowania
Funkcje

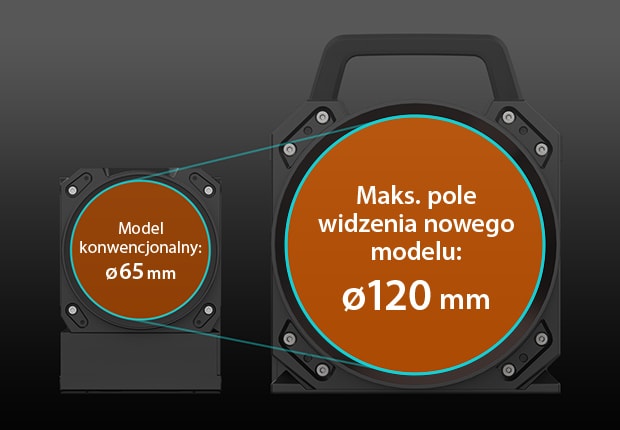

Model o dużym polu widzenia ø120 mm już dostępny
Dostępne są 4 modele, które można wybrać w zależności od wymagań aplikacji, od kompaktowego i bardzo precyzyjnego modelu o średnicy 6 mm do modelu o ultraszerokim polu widzenia o średnicy 120 mm.

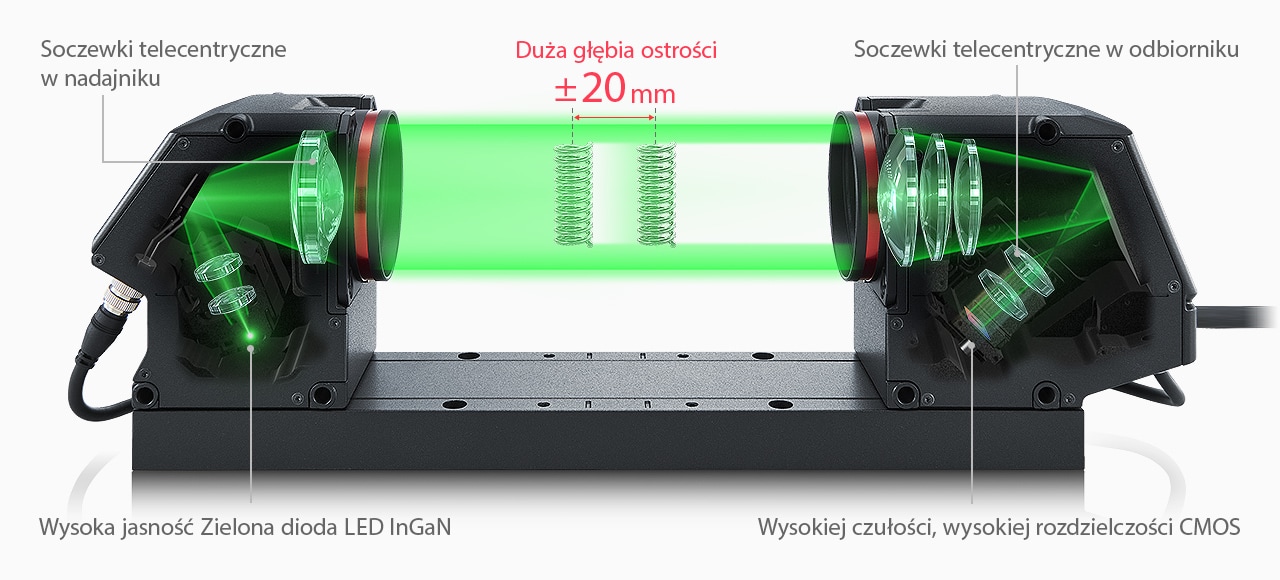

Dokładność, nawet przy złym wyrównaniu obiektu
Podwójny optyczny system telecentryczny — z soczewkami telecentrycznymi w nadajniku i odbiorniku — zapewnia ostrość krawędzi nawet przy złym pozycjonowaniu obiektów.
Ta technologia zapewnia stabilne pomiary w dużym polu głębi ostrości (+/- 20 mm) i jest efektywnym rozwiązaniem w przypadku pomiarów typu inline.

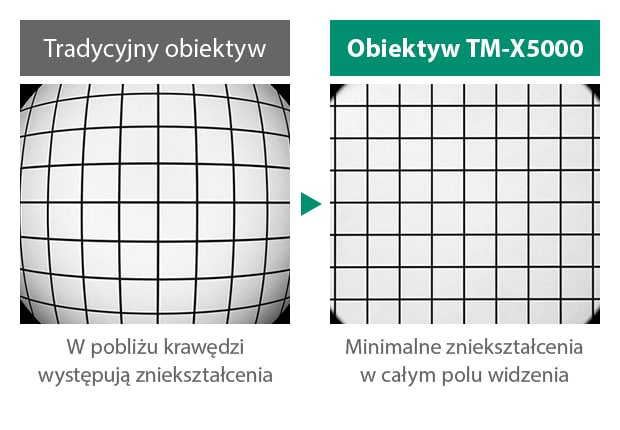

Gwarantowana dokładność w całym polu widzenia
Wstępnie skalibrowany system o małych zniekształceniach zapewnia niezawodne wyniki
Soczewki o małych zniekształceniach w połączeniu z własnym algorytmem firmy KEYENCE umożliwiają dokładne pomiary bez względu na dokładność umieszczenia obiektu czy stosowanie specjalistycznego oświetlenia. Certyfikaty kalibracji są dostępne na żądanie.
Prosta konfiguracja, zaawansowane możliwości
Łatwe narzędzia pomiarowe o prostej konfiguracji

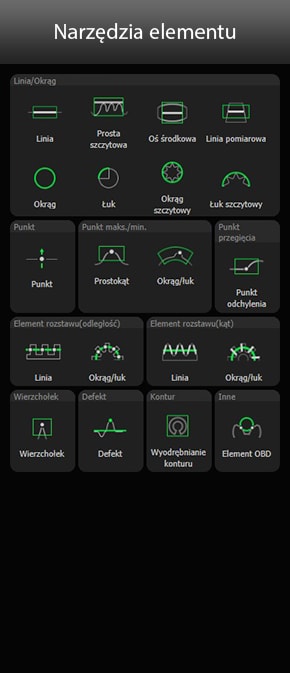

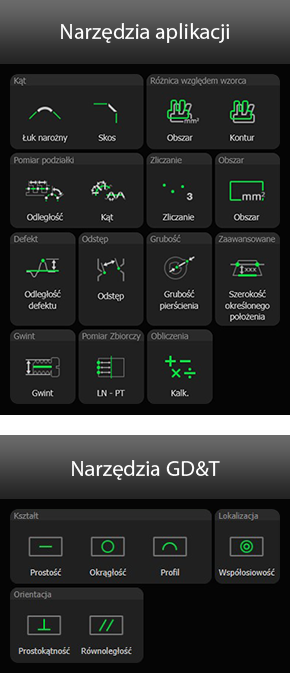

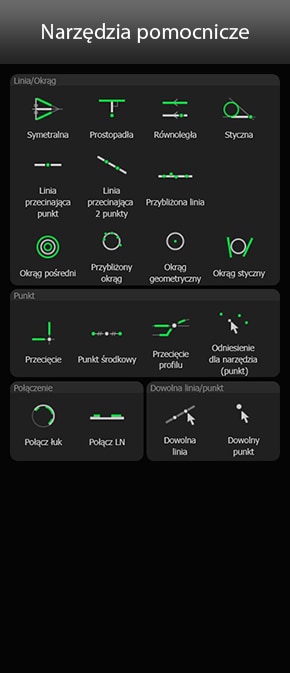

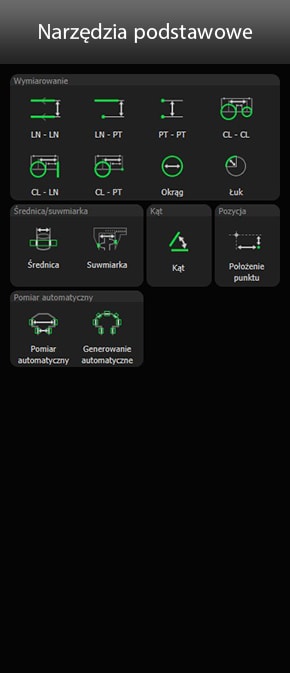

Korzystaj z ponad 100 narzędzi, które można łączyć i dopasowywać w celu wykonywania szerokiego zakresu inspekcji typu inline, w tym pomiaru wymiarów, GD&T, porównywania z wzorcem i pomiaru odległości defektu.
