Pomiar ugięcia końcówki elementu elektronicznego

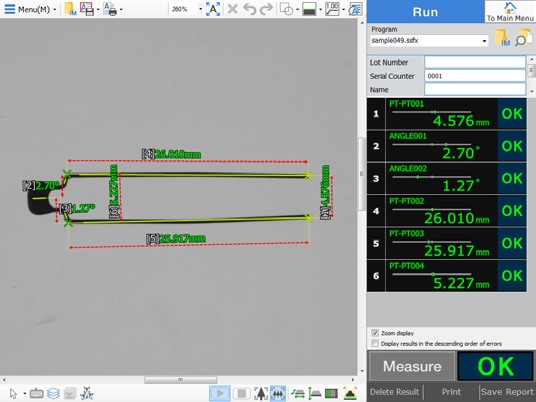

W tym przykładzie mierzone są rozstawy końcówek i ich położenie. Korzystając z cyfrowego projektora pomiarowego, można wykonywać pomiary bezdotykowe, które nie deformują mierzonego obiektu. Wystarczy nacisnąć przycisk [MEASURE], aby wykonać pomiar i wyświetlić wynik, jak pokazano poniżej.
1. Wykrywana jest linia środkowa obudowy.
2. Wykrywany jest punkt środkowy końcówki.
3. Mierzony jest rozstaw końcówek i odległość od linii środkowej obudowy.
