3D laserový skener

Řada LJ-S8000

Katalogy Zobrazit katalog

3D laserový skener Řada LJ-S8000

Novinka In-line 3D kontrola s bezproblémovou integrací

  • Kontrola vzhledu, měření rozměrů a detekce vad v jednom zařízení
  • Několik typů měřících hlavic pro různé podmínky a díly
  • Rychlé zobrazení již za 0,2 sekundy

Řada LJ-S8000 - 3D laserový skener

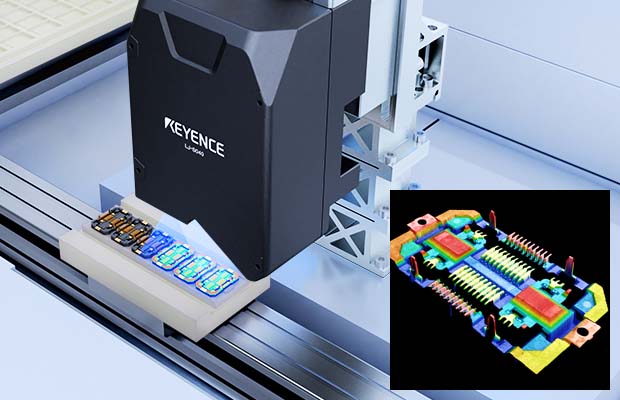

3D laserový skener Řada LJ-S8000 jako první na světě využívá metodu detekce motorizovaným skenováním. Integrovaný laserový zdroj světla a skenovací mechanismus eliminují potřebu externího osvětlení, čoček, lineárního pojezdu nebo enkodéru. To umožňuje provádět nejen kontrolu (rozměrů, vzhledu, tvarů atd.), ale i rozdílů oproti etalonu - pouhým umístěním snímače na držák. Extrémně rychlé a přesné 100% kontroly na výrobních linkách jsou nyní k dispozici pro nejrůznější výrobky z různých materiálů. Snímkovací rychlost činí pouhé 0,2 sekundy s opakovatelností 0,3 µm. Funkce Imaging Navigation společnosti KEYENCE pak velmi usnadňuje nastavení jako je výběr snímku s nejlepší kvalitou. Také eliminuje potřebu specializovaných dovedností a výrazně snižuje čas a úsilí potřebné při prvním spuštění nebo při změně nastavení.

Zobrazit katalog Řada LJ-S8000 3D laserový skener Katalog

Cena

Zeptejte se společnosti KEYENCE

+420 220 184 700

+421 (0) 2 3570 0100

Vlastnosti

První skener na světě s vestavěným skenovacím mechanismem! Vysoce přesná a stabilní kontrola bez nutnosti obtížného seřizování

Řada LJ-S využívá jedinečnou konstrukci, která umožňuje skenování dílů pomocí vnitřního pohybu komponent a eliminuje nutnost pohybu senzorové hlavy.

  • 1
    Vysoce intenzivní modrý laser
    Vysoká intenzita laseru a ostrý paprsek pro vytváření snímku umožňují vysokou přesnost kontroly.
  • 2
    CMOS s vysokým rozlišením
  • 3
    Bezkartáčový motor
    Jedinečná bezkartáčová konstrukce zajišťuje mimořádně vysokou odolnost motoru.

Není potřeba žádné osvětlení, pohyb ani enkodér

Není nutné žádné osvětlení

Není nutný žádný pohyb

Není nutný žádný enkodér

Zjednodušení systému zachová přesnost měření

Konvenční skenery

Přesnost senzoru, Přesnost pohybu, Přesnost enkodéru

Řada LJ-S8000

Není třeba se starat o přesnost vybavení

Měření a kontrola pomocí jediného zařízení, výhodné pro nespočet aplikací

Měření rovnoběžnosti svorek konektoru

Výhody 3D kontroly

3D rozměrová měření:
Na rozdíl od běžných kamer, které získávají data pouze ve stupních šedi, 3D profilování bere v úvahu také informace o výšce, aby bylo možné dosáhnout vysoce stabilních výsledků.
K dispozici je široká škála měřicích nástrojů, včetně měření výšky, rovinnosti, polohy, šířky, plochy, objemu, úhlu a měření GD&T.

Kontrola 3D vzhledu/identifikace/rozlišení:
„Snímky založené na výšce“, které využívají barevnou škálu k zobrazení výškových rozdílů, usnadňují detekci nerovných povrchů a dalších vad bez ohledu na značení, vzory nebo jiné vlastnosti cílového povrchu. Současně jsou pořizovány také snímky ve stupních šedi, což umožňuje ještě větší stabilitu a použití v široké řadě aplikací.

Posunutí in-line vizuální kontroly do další dimenze

Plošná vizuální kontrola na základě kontrastu

  • Žádné měření výšky nebo hloubky
  • Výsledky jsou ovlivněny zaostřením a vzory pozadí
  • Nestabilní kontrola při jemných změnách stínování

3D vizuální kontrola na základě výšky

  • Je možné měřit šířku, výšku, plochu a objem
  • Výsledky nejsou ovlivněny zaostřením ani vzory pozadí
  • Stabilní kontrola podobně zbarvených nerovných povrchů

Vyberte si z řady snímacích hlavic navržených tak, aby splňovaly všechny požadavky

LJ-S015

Opakovatelnost
Osa Z (výška): 0,3 µm

LJ-S025

Opakovatelnost
Osa Z (výška): 0,4 µm

LJ-S040

Opakovatelnost
Osa Z (výška): 0,5 µm

LJ-S080

Opakovatelnost
Osa Z (výška): 1 µm
