2D/3D laserový skener
Řada LJ-X8000
2D/3D laserový skener Řada LJ-X8000
Vysoce přesné měření libovolných objektů
Nový typ se širokým zorným polem a vysokou přesností!
Vysoce přesné měření a inspekce výroby
- Mimořádně vysoká přesnost
- Stabilita na všech typech materiálů
- Snadné nastavení ve 3 krocích
Provádějte 2D/3D měření a inspekci přímo na výrobní lince s řadou LJ-X8000. Tyto laserové profilery nabízejí rozlišení 3200 bodů na profil, což umožňuje přesné měření tvaru i získání vysoce kvalitních snímků. Jsou kompatibilní se čtyřmi typy řídicích jednotek, takže lze snadno zvolit konfiguraci přesně podle požadavků konkrétní aplikace. Šířka laserové čáry přesahuje 720 mm a pro kontrolu větších výrobků lze propojit více skenerů současně. Programování navíc probíhá ve třech jednoduchých krocích, takže přesné 3D měření zvládnou i uživatelé bez předchozích zkušeností.
Vlastnosti
3 nové modely
Vysoce přesné měření v širším zorném poli
Vysoká přesnost v širším zorném poli

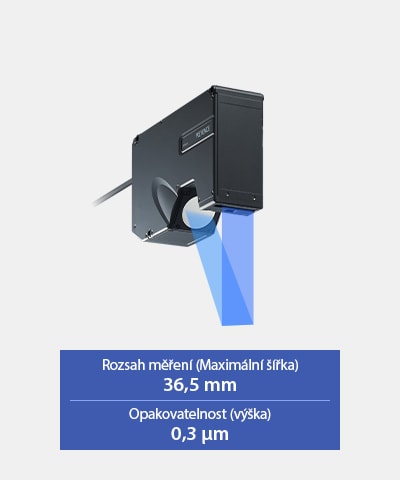

LJ-X8030

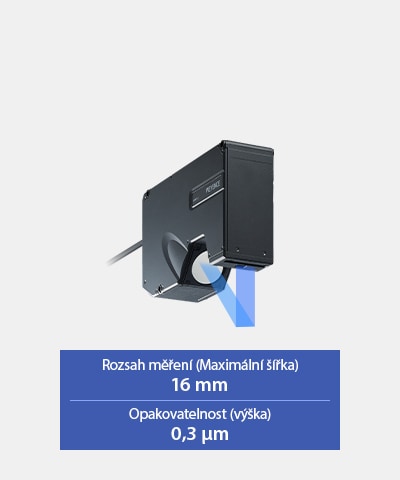

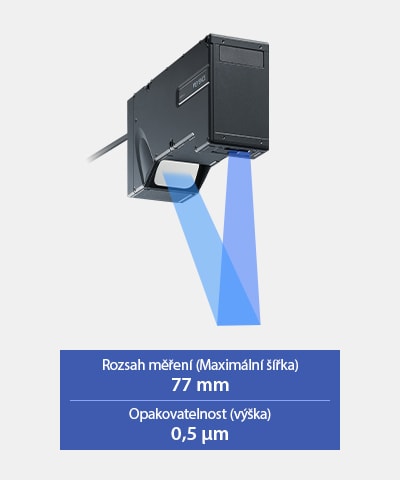

LJ-X8070
LJ-X8100
Konvenční

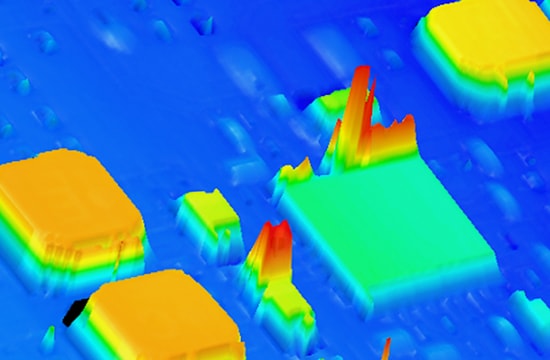

U obrobků s lesklým a nerovným povrchem, například bezprostředně po svařování, může docházet ke vzniku šumu.
Nová snímací hlava
Nová snímací hlava dosahuje vysoké přesnosti díky vylepšenému optickému uspořádání, které zvyšuje základní výkon triangulační metody.

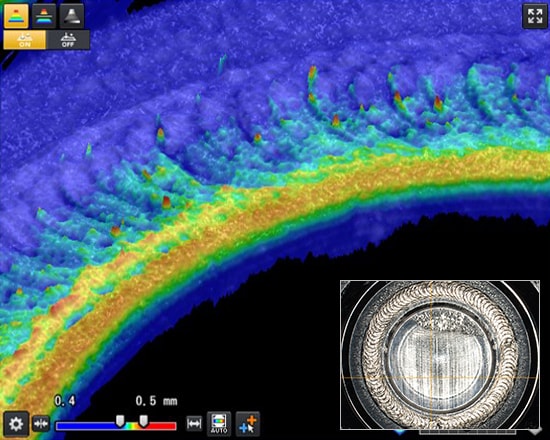

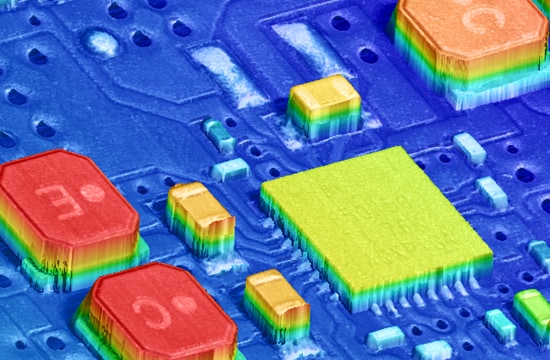

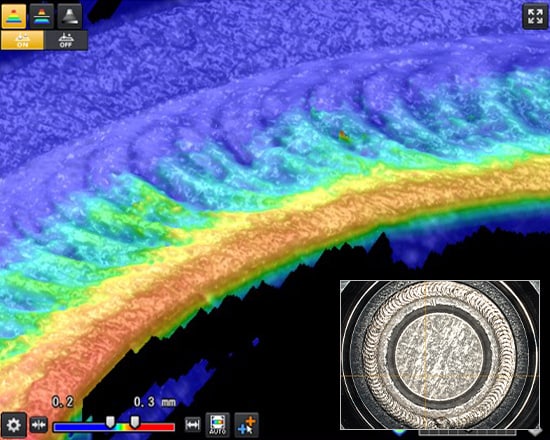

Umožňuje tak vysoce přesnou kontrolu i u objektů náchylných k šumu, například bezprostředně po svařování.
Vyberte si z nabídky sestavené tak, aby splnila požadavky jakékoli aplikace

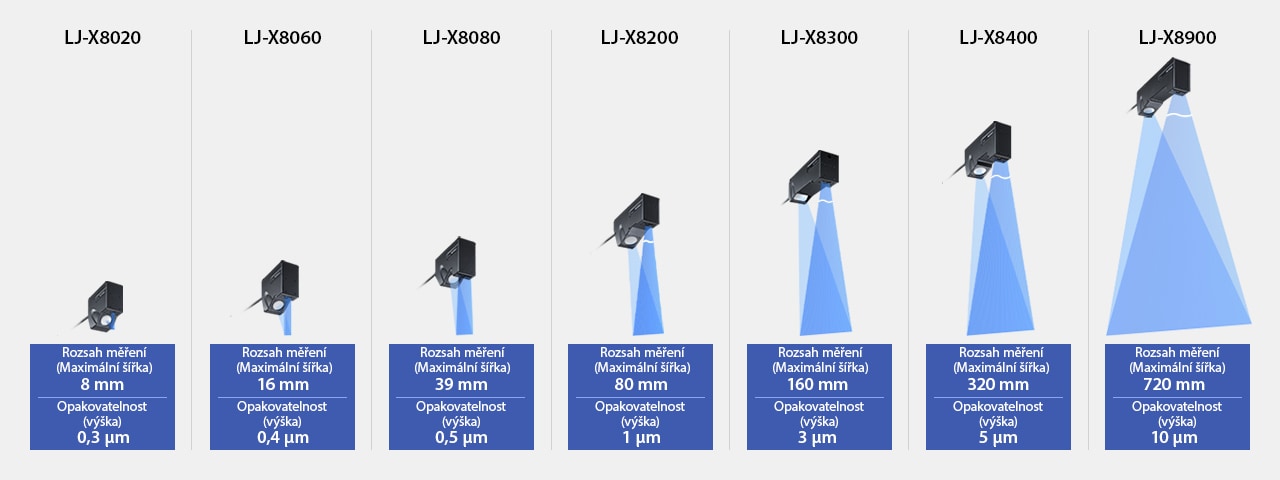

Řada LJ-X8000 nabízí širokou škálu skenerů pro kontrolu kvality a zlepšování procesů v jakémkoli odvětví.
Aplikace
Rozměrové měření pantů
Kontrola svaru horního krytu lithium-iontové baterie
Kontrola vrstvení a přesahu integrovaných obvodů
Kontrola vad kladek
Kontrola tvaru/profilu pneumatik
Kontrola vad sušenek
Kontrola dávkování/nanášení povlaku
Kontrola tloušťky/rovinnosti plechů

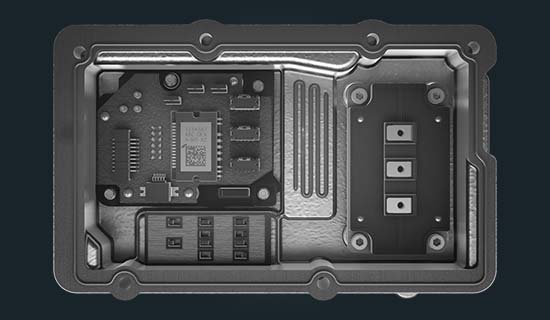

Posunutí vizuální in-line kontroly do další dimenze
Plošná vizuální kontrola na základě kontrastu
- Žádné měření výšky nebo hloubky
- Výsledky jsou ovlivněny barvou a vzorem
- Nestabilní kontrola s jemnými odchylkami v odstínech
Vizuální 3D kontrola na základě výšky
- Měření šířky, výšky, plochy a objemu
- Výsledky nejsou ovlivněny barvou a vzorem
- Stabilní kontrola podobně zbarvených nerovných povrchů
Výhody 3D kontroly
| Kontrola rozměrů | |||
|---|---|---|---|
| Kontrola rozměrů | Výška | Výška | Hloubka |
| Hloubka | Výškový rozdíl | Šířka | |
| Výškový rozdíl | Tloušťka | Rovinnost | |
| Šířka | Úhel | ||
| Tloušťka | |||
| Rovinnost | |||
| Úhel | |||
| Vizuální kontrola | |||
|---|---|---|---|
| Vizuální kontrola | Objem | Objem | Otřepy |
| Otřepy | Promáčkliny | Cizorodé částice | |
| Promáčkliny | Trhliny | Třísky | |
| Cizorodé částice | Deformace | Nerovné povrchy | |
| Trhliny | |||
| Třísky | |||
| Deformace | |||
| Nerovné povrchy | |||
| Kontrola tvaru | |||
|---|---|---|---|
| Kontrola tvaru | Detekce přítomnosti | Detekce přítomnosti | Detekce orientace |
| Detekce orientace | Nesprávné usazení | Zvrásnění | |
| Nesprávné usazení | Mezery | Počet | |
| Zvrásnění | OCR | ||
| Mezery | |||
| Počet | |||
| OCR | |||
Zlepšete spolehlivost díky 4x většímu rozlišení
Zachycení skutečného tvaru objektu je zásadní pro provádění spolehlivých inspekcí. S 3200 body na profil řada LJ-X8000 zachycuje tvar cíle ve vysokém rozlišení a umožňuje přesné přímé měření při výrobě.
Konvenční
- Hrubé
- Nepravidelné
- Nestabilní
LJ-X8000
- Detailní
- Konzistentní
- Stabilní na libovolném povrchu
Maximalizace rozlišení a detekce objektů
Pro zvýšení rozlišení senzoru je nutné zvýšit počet pixelů snímače CMOS, čehož lze dosáhnout zmenšením velikosti jednotlivých pixelů. Menší pixely však zachycují méně světla, což může ztížit přesné profilové měření některých tvarů nebo povrchů. Řada LJ-X8000 proto využívá novou technologii, která umožňuje vysoce přesné profilové měření široké škály objektů při zachování vysokého rozlišení.

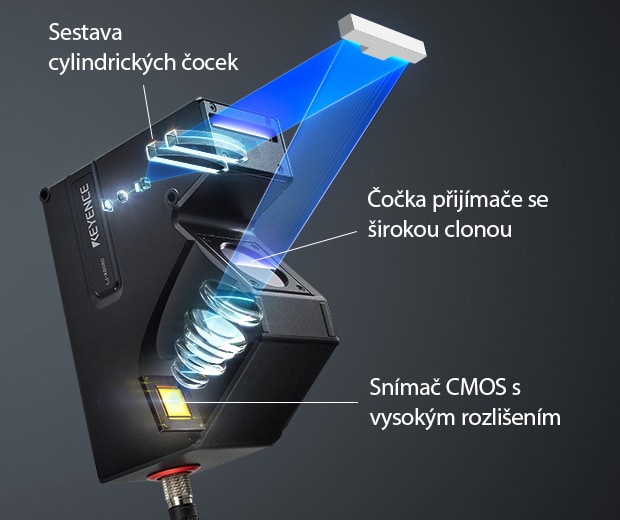

Sestava cylindrických čoček
Pomocí sestavy cylindrických čoček je dosažena emise rovnoběžného světelného paprsku, které brání rozptylu odraženého světla po povrchu objektu. Tím jsou zajištěny spolehlivé odrazy od libovolného tvaru nebo povrchu.

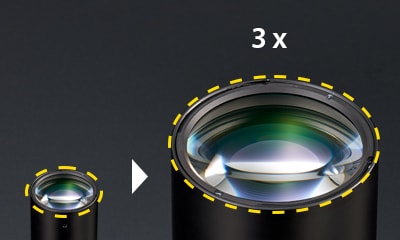

Čočka přijímače s velkou clonou
Jedinečný optický návrh doplňuje čočka s velkou clonou, která pokrývá trojnásobek plochy konvenční čočky. Výsledkem je větší množství přijatého světla.
Snímač CMOS s vysokým rozlišením
Tento nově vyvinutý snímač CMOS umožňuje měřit s vysokým rozlišením s využitím 3200 bodů na profil. Současně je zajištěna lepší schopnost snímání objektů s proměnlivou reflexivitou.
Funkce zarovnání profilu
Při vytváření 3D snímku jsou upraveny pozice 2D profilu ve směrech X, Z a θ. Takto jsou eliminovány účinky vibrací, excentricity a také ohybů a zakřivení objektu, takže vzniká snímek vhodný pro kontroly.

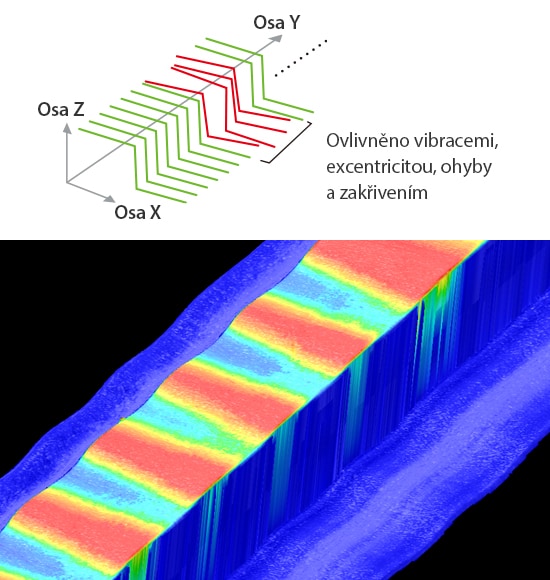

Bez zarovnání profilu
Bez zarovnání profilu je cílový snímek zkreslen vibracemi, což znemožňuje provedení přesné kontroly.

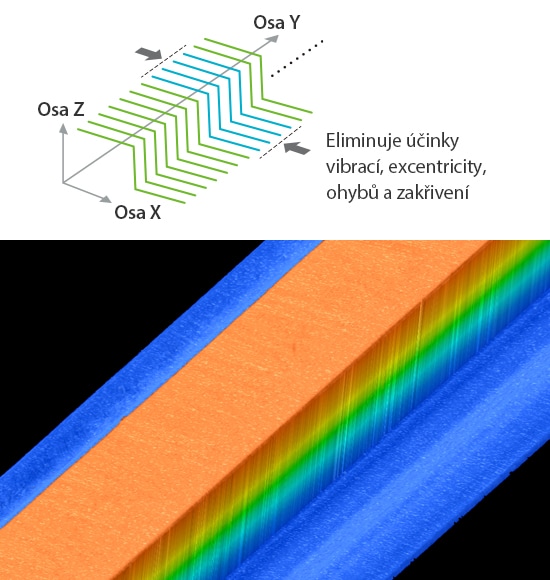

Se zarovnáním profilu
Zarovnání profilu umožňuje vytvoření optimálního 3D snímku. Takto se dosáhne stabilních kontrol důlků, otřepů a dalších vad při výrobě.
