Mérőrendszerek típusai
Örvényáramos elmozdulásérzékelők
Örvényáramos módszer

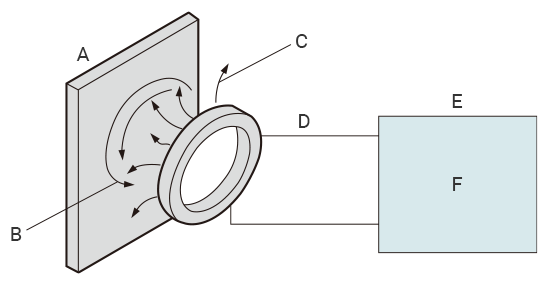

Az örvényáramos módszer nagyfrekvenciás mágneses tereket használ. A nagyfrekvenciás mágneses mezőt úgy hozzák létre, hogy a szenzorfejben lévő tekercsbe nagyfrekvenciás áramot vezetnek. Ha egy mérendő targetet (fémet) helyeznek ebbe a mágneses mezőbe, az elektromágneses indukció hatására a mágneses fluxus áthalad a tárgy felületén, és függőleges irányú örvényáramokat hoz létre. Ez megváltoztatja a szenzor impedanciáját. Az örvényáramos elmozdulásmérők az ebből eredő rezgésváltozást használják a távolság mérésére.
- A
- Érzékelt target
- B
- Örvényáram
- C
- Nagyfrekvenciás mágneses mező
- D
- Tekercs
- E
- EX sorozat
- F
- Nagyfrekvenciás oszcillátoros áramkör

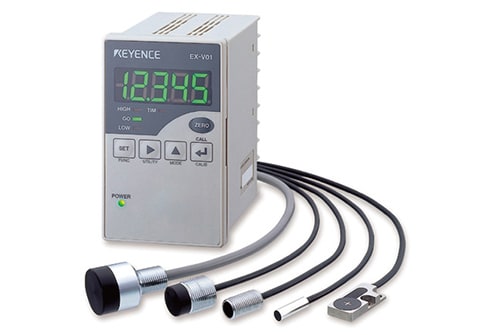

Nagy sebességű, nagy pontosságú, digitális induktív elmozdulásmérő
EX-V sorozat
Az elmozdulásmérőt nem befolyásolják a kedvezőtlen körülmények.
