Adóvevős optikai mikrométer | Mérőrendszerek típusai | Méréstechnika

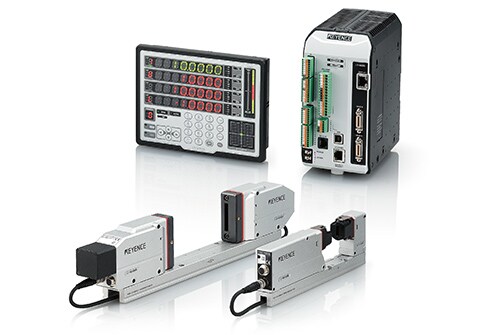

1D optikai mikrométer

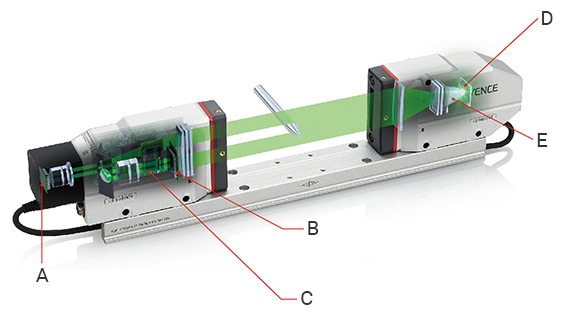

Működési elv: A zöld LED fényének kibocsátása egységes és párhuzamos nyalábként történik. Amikor egy target megtöri ezt a sugarat, árnyék keletkezik a fényfelvevő elemen, és ennek az árnyéknak a mérése pontos képet ad a targetről.

(A) Monitor CMOS	A Monitor CMOS követi a munkadarab dőlésszögét, hogy automatikusan korrigálja a dőlési hibákat.
(B) Nagy sebességű expozíciós CMOS	A saját tervezésű mérő CMOS integrált erősítővel rendelkezik a teljesítmény és a sebesség maximalizálása érdekében.
(C) Targetpozicionáló CMOS	A CMOS méri a jeladó és a vevő közötti helyzetet
(D) Nagy intenzitású zöld LED	A nagy intenzitású zöld LED hosszabb ideig tart, mint a hagyományos LED fényforrások, miközben nagy intenzitású és egyenletes eloszlású világítást biztosít.
(E) Nagy teljesítményű kondenzátor	A lencseegység hatékonyan fókuszálja a LED fényét

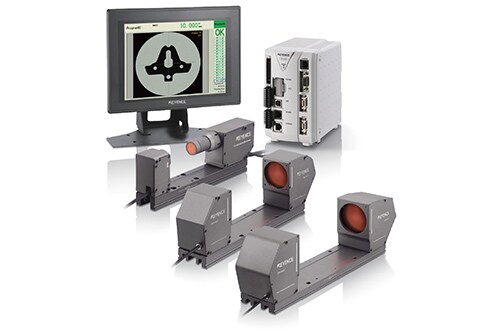

Lézerszkenneres mikrométer

A lézert egy forgó sokszögű tükörre bocsátja ki, amely állandó sebességgel mozgatja a sugárnyalábot a szenzorok mérési tartományában. Az olyan méréseket, mint például a külső átmérő, a fénynek a vevőkészüléktől való elzáródása idejének mérésével határozza meg.

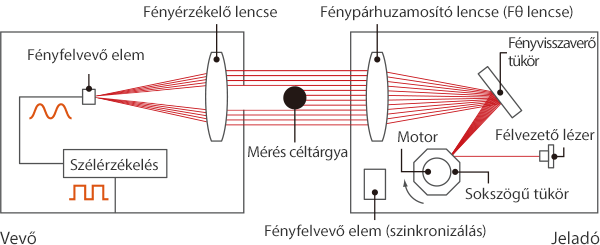

A lézeres szkennelési módszer elvi rajza

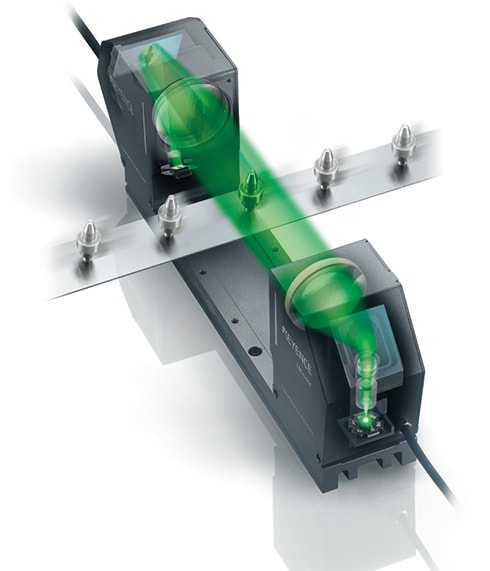

2D optikai mikrométer

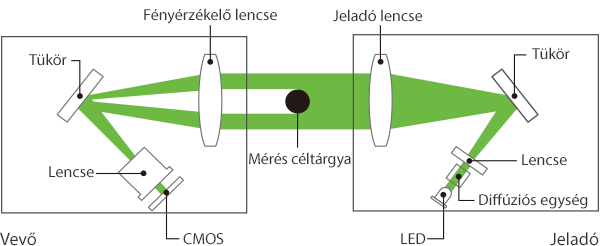

Ez az optikai rendszer zöld LED-et és telecentrikus objektívet használ, hogy egységesen világítsa meg a targetet. Amikor egy target megtöri a fénysugarat, 2D-s árnyékot vet a CMOS-on, és ennek az árnyéknak a mérésével kiszámíthatók az olyan jellemzők, mint a méret és a szög. Ez a módszer kihasználja az adóvevős modell egyedülálló előnyeit, amelyet nem befolyásol a megvilágítás, és nagy pontosságú méréseket tesz lehetővé.
