Highspeed-Codeerfassung: Stabile Leseergebnisse bei hohen Fördergeschwindigkeiten
Wichtige Punkte im Überblick
- Highspeed-Codeleser verhindern Bewegungsunschärfe durch kurze Belichtungszeiten.
- Multi-Core Dekodierung und schnelle Bildverarbeitung ermöglichen hohen Durchsatz durch parallele Verarbeitung mehrerer Bilder gleichzeitig.
- Kamerabasierte Codeleser lesen 1D-/2D-Codes und direktmarkierte Codes zuverlässig.
- Die Logistik-Codeleser SR-5000 bieten ein sehr großes Sichtfeld und ermöglichen stabile Lesevorgänge bei Förderbandgeschwindigkeiten von 150 m/min und mehr.
In modernen Produktions- und Logistikanlagen können Förderlinien Geschwindigkeiten von 60 bis weit über 150 Metern pro Minute erreichen. Konventionelle Codeleser stoßen unter diesen Bedingungen häufig an ihre Leistungsgrenzen: Bewegungsunschärfe, unzureichende Belichtungszeiten und niedrige Bilderfassungsraten führen zu Lesefehlern und Produktionsausfällen.
Die KEYENCE Highspeed-Codeleser wurden gezielt für diese anspruchsvollen Anwendungen entwickelt. Dank leistungsstarker Bildverarbeitungsalgorithmen und hoher Tiefenschärfe gewährleisten sie selbst bei maximalen Förderbandgeschwindigkeiten konstant zuverlässige Leseergebnisse für einen unterbrechungsfreien Prozessablauf.

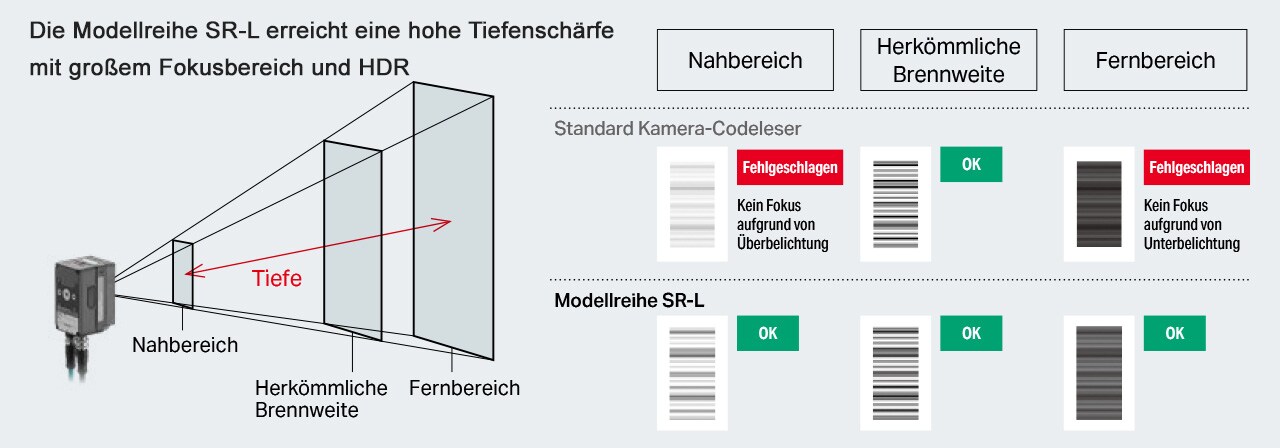

Gut zu Wissen Die Highspeed-Label-Codeleser der Modellreihe SR-L nehmen bis zu 320 Bilder pro Sekunde auf und verfügen über vier parallele Dekodierungskerne, die eine schnelle Bildverarbeitung und eine zuverlässige Dekodierung von Codes bei schnellen Förderbändern gewährleisten. Eine manuelle Einstellung von Belichtungszeit oder Fokus ist nicht erforderlich.
Entscheidende Faktoren für eine zuverlässige Codeerfassung
Die Leseleistung eines Codelesers für eine zuverlässige Erfassung bei hohen Fördergeschwindigkeiten wird durch drei Faktoren bestimmt:
- 1. Bilderfassungsrate (Frames per Second, FPS): Je höher die FPS, desto kürzer das Zeitfenster zwischen zwei Aufnahmen und desto mehr Aufnahmen stehen zur Verfügung. Bei hohen Fördergeschwindigkeiten ist eine hohe Bilderfassungsrate unverzichtbar, um jeden Code zu erfassen und die Bewegungsunschärfe möglichst gering zu halten.
- 2. Belichtungszeit: Kurze Belichtungszeiten „frieren" bewegte Objekte im Bild ein und verhindern so Bewegungsunschärfe. Moderne HDR-Algorithmen kompensieren dabei den entstehenden Lichtverlust und sorgen für kontrastreiche, gut lesbare Bilder auch bei schwierigen Lichtverhältnissen.
- 3. Dekodiergeschwindigkeit: Leistungsstarke Multi-Core-Prozessoren und optimierte Bildverarbeitungsalgorithmen sorgen dafür, dass mehrere Bilder gleichzeitig verarbeitet werden können, wodurch die Zeit zwischen Bildaufnahme und Leseergebnis deutlich sinkt.
KEYENCE Lösungen für Highspeed-Anwendungen
| Modellreihe | max. Fördergeschwindigkeit | Besonderheit |
|---|---|---|
|
Modellreihe
|
max. Fördergeschwindigkeit
> 150 m/min
|
Besonderheit
320 FPS, 4 Dekodierungskerne, keine Fokuseinstellungen erforderlich
|
|
Modellreihe
|
max. Fördergeschwindigkeit
> 150 m/min
|
Besonderheit
Großes Sichtfeld, geeignet für die Erfassung mehrerer Codes gleichzeitig
|

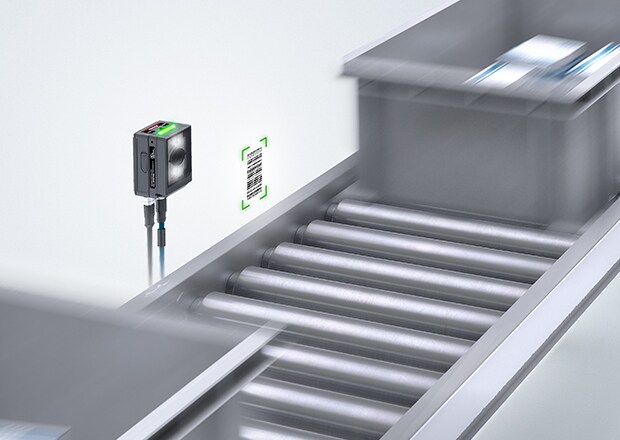

Modellreihe SR-L - Highspeed-Label-Codeleser
- Sofort einsatzbereit: Die Codeleser funktionieren ohne komplizierte Programmierung oder Konfigurationsaufwand
- Einfache Einrichtung: Mehrere Codeleser lassen sich in einem Schritt gemeinsam konfigurieren, was die Installationszeit deutlich verkürzt
- Geringer Verschleiß: Dank des modularen Aufbaus ohne Verschleißteile lassen sich Module einfach austauschen, ohne die Codeleser neu konfigurieren zu müssen

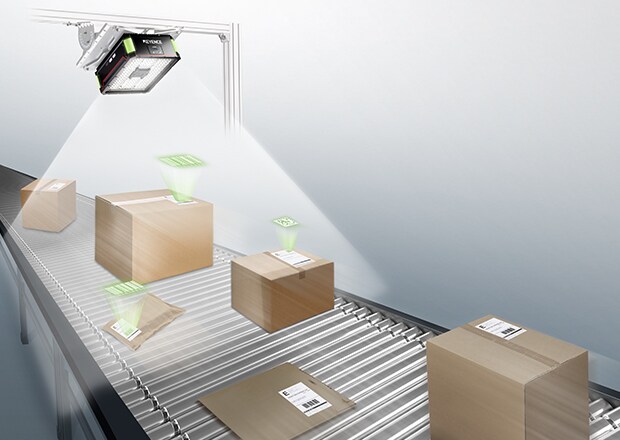

Modellreihe SR-5000 - Logistik-Codeleser
- Highspeed-Verarbeitung: Bis zu 13 CPU-Kerne gewährleisten zuverlässiges Lesen bei Fördergeschwindigkeiten von 150 m/min und darüber hinaus
- Großes Sichtfeld und hohe Tiefenschärfe: Der 16,8-MP-Sensor und ein großes Sichtfeld sorgen für präzise Codeerkennung, unabhängig von Objektgrößen und Etikettenpositionierung
- Industrielle Robustheit: Schutzart IP65 für staub- und wassergeschützten Betrieb in rauen Logistikumgebungen

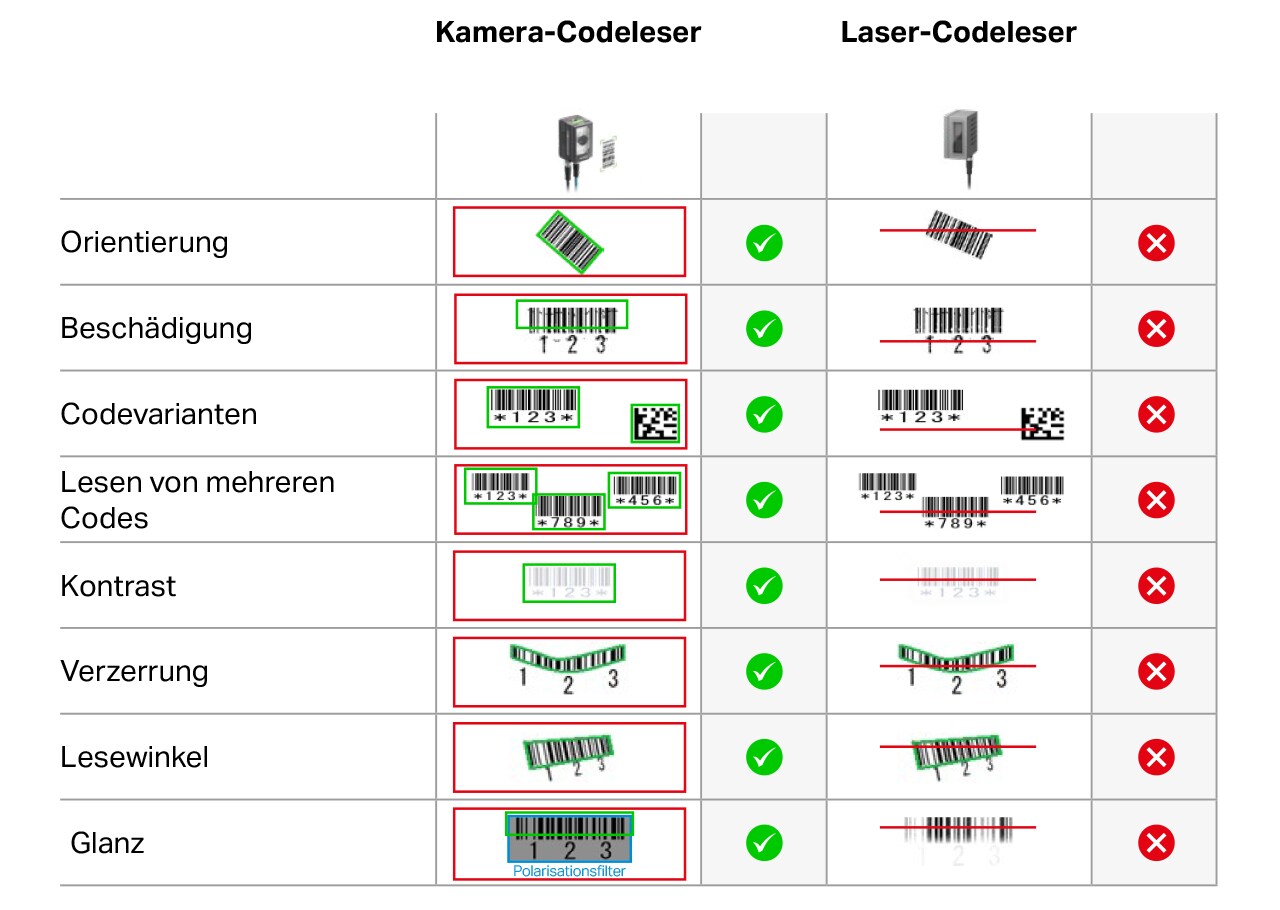

Warum Kamera-Codeleser höhere Leistung bieten
Laser-Codeleser nutzen einen mechanisch abgelenkten Laserstrahl zur zeilenweisen Abtastung von Strichcodes. Mit ihrer hohen Abtastrate sind sie geeignet für 1D-Codes, die gleichmäßig auf Produkten positioniert sind. Aufgrund ihres linearen Abtastprinzips können konventionelle Laserscanner jedoch keine zweidimensionalen Codes wie DataMatrix‑ oder QR‑Codes lesen.
Kamerabasierte Codeleser hingegen erfassen das komplette Sichtfeld bildbasiert und dekodieren alle gängigen Codeformate, sowohl 1D- als auch 2D-Codes, gedruckt oder direktmarkiert (DPM) auf Metall, Kunststoff und anderen Werkstoffen. Durch die zweidimensionale Bilderfassung lesen sie mehrere Codes gleichzeitig, unabhängig von deren Position im Bild und erfassen sowohl großflächige als auch sehr kleine Codes zuverlässig. Leistungsfähige Bildverarbeitungsalgorithmen gleichen Neigungen, Verzerrungen und Teilbeschädigungen aus, sodass auch beschädigte oder verzerrte Codes zuverlässig dekodiert werden.
Die KEYENCE Codeleser setzen auf kamerabasierte Technologie und erreichen damit höchste Leseraten, was sie zur effizienten Lösung für schnelle Förderanlagen mit höchsten Anforderungen an Durchsatz und Zuverlässigkeit macht.
So optimieren Sie Ihre Leseraten bei Highspeed-Anwendungen
- Trigger-Einsatz: Ein Lichtschrankentrigger aktiviert den Codeleser exakt dann, wenn ein Objekt in den Lesebereich eintritt, dies minimiert unnötige Aufnahmen und maximiert die Verarbeitungskapazität.
- Beleuchtung: Bei Highspeed-Anwendungen empfiehlt sich eine Stroboskopbeleuchtung, die synchron zur Bildaufnahme kurze, intensive Lichtblitze erzeugt.
- Optimierter Montagewinkel: Eine leichte Neigung des Codelesers gegenüber dem Etikett verhindert Direktreflexionen und verbessert die Leserate auf glänzenden Oberflächen.
- Systemintegration: KEYENCE Codeleser lassen sich schnell in bestehende Anlagen integrieren, in wenigen Schritten einrichten und direkt an übergeordnete Steuerungssysteme anbinden.
