Scantunnel-Systeme: Sechsseitige Codeerfassung für die Logistik
Wichtige Punkte im Überblick
- Der Scantunnel ST kann bis zu sechs Seiten eines Pakets erfassen.
- Die DynaTrax-Technologie ermöglicht zuverlässige Codeerkennung bei minimalem Paketabstand von 50 mm.
- Mit der optionalen Volumenmessung werden Paketmaße in Echtzeit automatisch mit dem gescannten Codeinhalt verknüpft.
- Der seitlich montierte Bottom-Scanner liest Codes auf der Paketunterseite zuverlässig durch Förderbandspalten von nur 5 mm.
In modernen Distributionszentren und Paketanlagen stellt die Vielfalt der Sendungen eine besondere Herausforderung dar: Unterschiedlichste Abmessungen, wechselnde Verpackungen und zufällige Etikettenposition erschweren die automatische Erfassung. Herkömmliche Codeleser erfassen nur einen begrenzten Bereich, wodurch alle Seiten eines Förderbands nicht durch ein einziges Gerät abgedeckt werden können.
Das Scantunnel-System von KEYENCE löst dieses Problem: Mit bis zu sechs Codelesern werden Codes auf sämtlichen Seiten eines Pakets – einschließlich der Bodenfläche – erfasst, ohne dass eine manuelle Ausrichtung der Ware erforderlich ist. Das Ergebnis sind maximale Leseraten, minimaler Personalaufwand und durchgängiger Materialfluss.
Gut zu wissen
Das Scantunnel-System der Modellreihe ST ermöglicht dank der DynaTrax-Technologie die Codeerfassung bei einem minimalen Paketabstand von nur 50 mm. Neben einer vollständigen 6-Seitenlesung können auch die Paketmaße zuverlässig bestimmt werden.
Ein weiteres spannendes Feature ist die KI-basierte Analyse-Software. Sie visualisiert sämtliche Leseergebnisse in individualisierbaren Statistiken und ermöglicht so datenbasierte Prozessoptimierung in Echtzeit.
Was ist ein Scantunnel?

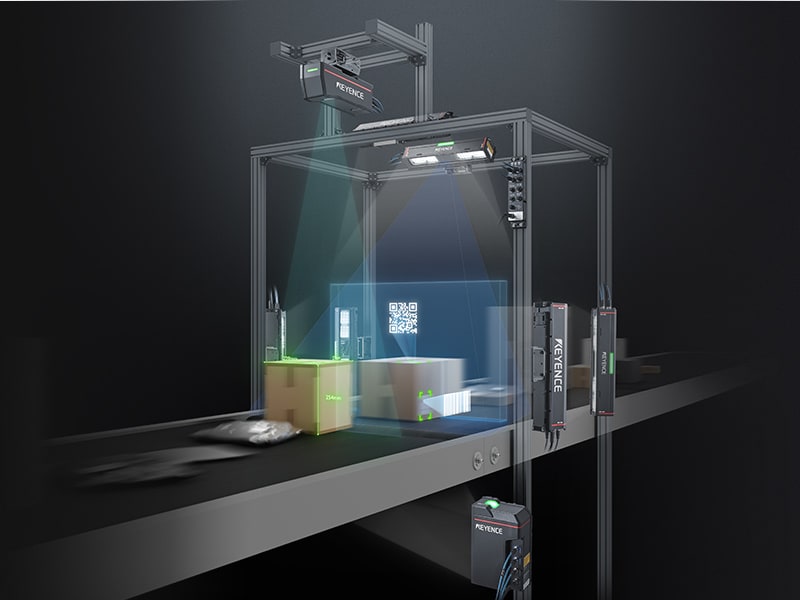

Ein Scantunnel ist ein stationäres System, bestehend aus mehreren Codelesern, die direkt auf dem Förderband installiert werden und Pakete während der Durchfahrt von mehreren Seiten gleichzeitig erfassen. Im Gegensatz zu einzelnen stationären Codelesern, die nur einen bestimmten Sichtbereich erfassen können, vereint der Scantunnel mehrere Codeleser zu einem integrierten System mit vollständiger Rundum-Erfassung.
Das Scantunnel-System der Modellreihe ST von KEYENCE besteht aus einem modularen Aufbau, der je nach Anforderung skaliert werden kann: Von der einfachen Ober- und Seitenerfassung bis zur vollständigen 6-Seitenlesung mit integrierter Paketvolumenmessung und Erfassung der Paketunterseite.
Konfigurationsvarianten im Überblick
| Konfiguration | Leseebenen | Typischer Einsatzbereich |
|---|---|---|
|
Konfiguration
2-Seitenlesung
|
Leseebenen
Oben + eine Seite
|
Typischer Einsatzbereich
Einfache Sortieranlagen mit einheitlichen Paketgrößen
|
|
Konfiguration
3-Seitenlesung
|
Leseebenen
Oben + beide Seiten
|
Typischer Einsatzbereich
Gemischte Pakete mit unbekannter Etikettenposition
|
|
Konfiguration
5-Seitenlesung
|
Leseebenen
Alle Seiten außer Boden
|
Typischer Einsatzbereich
Distributionszentren, E-Commerce-Fulfillment
|
|
Konfiguration
6-Seitenlesung
|
Leseebenen
Vollständige Rundum-Erfassung inkl. Boden
|
Typischer Einsatzbereich
Hochvolumen-Sortierung, Kurier- und Paketdienstleister
|
DynaTrax-Technologie: Maximaler Durchsatz bei minimalem Paketabstand
Konventionelle Scantunnel-Systeme erfordern große Mindestabstände zwischen den Paketen für eine zuverlässige Code-Zuordnung. Die innovative DynaTrax-Technologie der Modellreihe ST kombiniert Software, Hardware und leistungsstarke Dekodieralgorithmen, um Codes unabhängig von der Geschwindigkeit oder dem Paketabstand zuverlässig zuzuordnen - bis zu einem minimalen Paketabstand von 50 mm.
Das System erzeugt einen virtuellen Bereich, der jedes einzelne Paket identifiziert und im Durchlauf lückenlos nachverfolgt. Dabei fokussiert das neuentwickelte Linsensystem gezielt den optimalen Lesebereich für maximale Erfassungssicherheit. Trotz des großen Sichtfeldes werden nur Codes im definierten Fokusbereich gescannt. Speziell für DynaTrax weiterentwickelt, unterstützt der Heatmap-Algorithmus die Erfassung von Codes auf Labels oder Paketen mit höchster Genauigkeit und Geschwindigkeit. Dadurch wird ein deutlich höherer Durchsatz gewährleistet, ohne kostspielige Zusatzmechanismen zur Abstandsregelung.
Integrierte Paketvolumetrie & Codeerfassung von unten

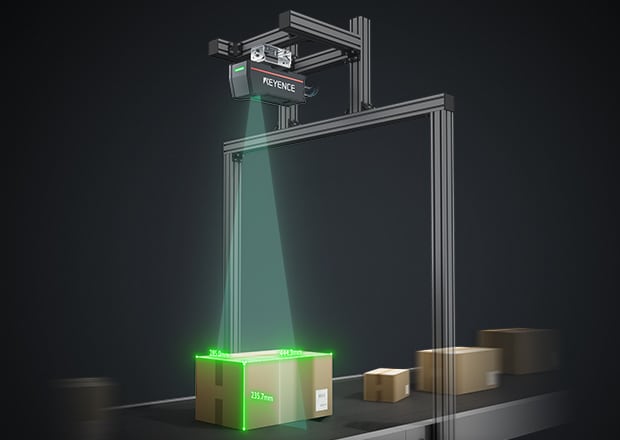

Der Scantunnel kann optional mit einem Volumenmesssystem kombiniert werden, das die Abmessungen jedes Pakets (Länge, Breite, Höhe) unabhängig von Form und Farbe in Echtzeit erfasst. Die Informationen zu den Abmessungen und Codeinhalten der Fördergüter werden direkt verknüpft, verarbeitet und als eine einheitliche Information weitergegeben. Eine nachgelagerte Verknüpfung durch externe Steuerungen entfällt.

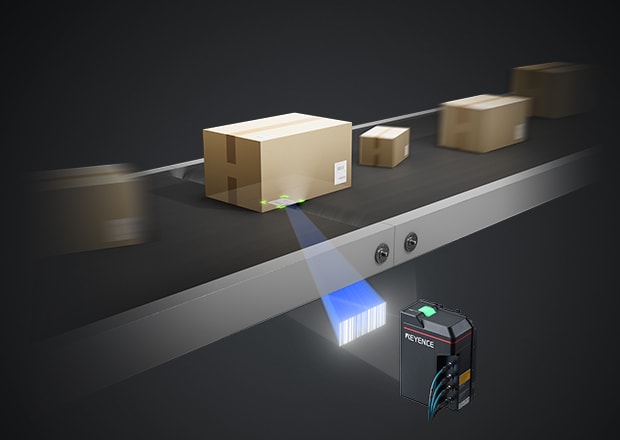

Für die Erfassung der Paketunterseite bietet die Modellreihe ST mit dem Bottom-Scanner eine innovative Lösung. Im Gegensatz zu konventionellen Bottom-Read-Systemen, die unter dem Förderband installiert werden und die Codes über einen Spiegel auslesen, erfolgt die Montage seitlich neben dem Förderband. Der Scanner erfasst die Paketunterseite durch einen minimalen Spalt von nur 5 mm im Förderband. Diese Anordnung schützt die Optik vor Staub und Schmutz und gewährleistet einen nahezu wartungsfreien Betrieb mit konstant hoher Leserate.
Vorteile gegenüber konventionellen Systemen
- Alle Seiten werden ohne manuelle Ausrichtung der Pakete automatisch erfasst.
- Die seitliche Montage des Bottom-Scanners ohne Spiegel verhindert die Verschmutzung der Optik und reduziert den Platzbedarf.
- Der modulare Aufbau ermöglicht eine schnelle Installation und Inbetriebnahme sowie eine bedarfsgerechte Erweiterung von einer einfachen 2-Seitenlesung zur vollständigen 6-Seitenlesung.
- Die KI-gestützte Analyse-Software liefert detaillierte Statistiken und Leseberichte für kontinuierliche Prozessoptimierung und maximale Anlagentransparenz.
