High-Speed 2D Optisches Mikrometer Modellreihe TM-3000

Messen Sie Außenkonturen hochpräzise - sowohl Inline als auch Offline

Erfasst bis zu 16 Messgrößen auf einen Schlag

Broschüre herunterladen

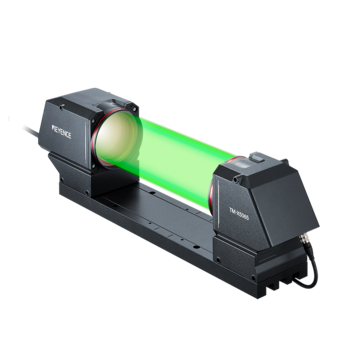

Modellreihe TM-3000 - High-Speed 2D Optisches Mikrometer

Die optischen 2D Mikrometer der Modellreihe TM-3000 waren die ersten, die eine Inline-Maßhaltigkeitsprüfung per Projektion ermöglichten. Es handelt sich um Messsysteme, die sowohl inline als auch offline eingesetzt werden können, um gleichzeitig die Außendurchmesser oder Höhenunterschiede an mehreren Punkten zu messen. Die lichtstarke LED und das doppelt-telezentrische optische System bieten eine Wiederholgenauigkeit von ±0,15 μm. Maximale Außendurchmesser, Winkel usw. können sofort gemessen werden, da Flächen und nicht Punkte gemessen werden. Außerdem sind genauere Messungen möglich, da sie automatisch korrigiert werden können, indem die Ausrichtung des Messobjekts ermittelt wird. Der Prozessor für die schnelle, zweidimensionale Verarbeitung, die Hochgeschwindigkeits-CPU und zwei DSPs für die Bildverarbeitung ermöglichen eine parallele Verarbeitung, die eine schnelle Messung ermöglicht. Verschiedene Maßhaltigkeitsprüfungen werden durch Kombinationen von 15 Grundmessmodi und 8 Hilfsmessmodi möglich.

Anwendungen

  • Messen des Aussendurchmessers und Winkels eines Bohrers

  • Messen des Aussendurchmessers einer Einspritzdüse

  • Messen der Geometrie eines Motorventils

  • Messen des Aussendurchmessers von Bearbeiteten Metalloberflächen

Anwendungen

Merkmale

Außendurchmesser und Höhenunterschiede können an mehreren Punkten gleichzeitig gemessen werden. Dadurch wird die Taktzeit verkürzt.

Messen Sie am empfangenen Schattenbild an bis zu 16 Punkten gleichzeitig.

Auch sich bewegende Messobjekte können ohne Verzerrungen gemessen werden.

Obwohl es sich hier um eine Art Profilprojektor handelt, ermöglichen die schnelle Abtastung und die Positionskorrekturfunktion stabile Inline-Messungen.

Dieses Produkt liefert an allen Fertigungsstandorten über einen langen Zeitraum stabile Ergebnisse. Dadurch reduziert sich der erforderliche Wartungsaufwand erheblich.

Dank der von KEYENCE neu entwickelten Optik ohne bewegliche Teile wird Verschleiß erheblich reduziert.
Das Mikrometer kann unter Produktionsbedingungen eingesetzt werden, ohne dass eine regelmäßige Wartung erforderlich ist.
