Kleiner und robuster Sicherheitslichtvorhang
Modellreihe GL-V
Kleiner und robuster Sicherheitslichtvorhang Modellreihe GL-V
Neu Bringt Licht ins Dunkle

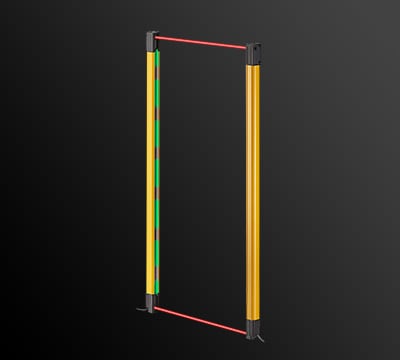

Die integrierte Statusanzeige macht den Betriebszustand des Sicherheitslichtvorhangs aus jedem Winkel einsehbar. Durch unterschiedliche Farben und Leuchtmuster ist direkt ersichtlich, ob der Sicherheitslichtvorhang frei, unterbrochen, verschmutzt oder im Fehlerzustand ist.
Die Sicherheitslichtvorhänge der Modellreihe GL-V lassen sich anhand von drei zentralen Merkmalen beschreiben: Maximale Sichtbarkeit, maximale Einsatzmöglichkeiten, minimaler Aufwand. Zur Auswahl stehen drei unterschiedliche Auflösungen mit Finger-, Hand und Körperschutz, die bündig und ohne Totzone installierbar sind. Diese verschiedenen Modelle können in einem Arbeitsabstand von bis zu 15 m installiert werden und bieten mit einer Schutzfeldhöhe bis über 2 m, minimalen Ansprechzeiten und dem Performance Level PLe eine maximale Sicherheit bei minimalen Sicherheitsabständen.
Merkmale
Maximale Sichtbarkeit: Interaktive Statusanzeigen
Die interaktive Statusanzeige der Modellreihe GL-V ermöglicht eine klare und sofortige Überwachung des Betriebszustands aus jeder Perspektive. Dank verschiedener Farb- und Leuchtmuster erkennen Sie auf einen Blick, ob der Sicherheitslichtvorhang frei ist, unterbrochen ist, Verschmutzungen aufweist oder einen Fehler meldet. Sowohl während der Inbetriebnahme als auch beim Troubleshooting im laufenden Betrieb können so notwendige Arbeitsschritte als auch der Zeitaufwand reduziert und die Maschinenverfügbarkeit erhöht werden.
Inbetriebnahme
Jegliche Fehler wie beispielsweise eine falsche Verdrahtung oder Fehlausrichtung werden bei der Inbetriebnahme direkt angezeigt.

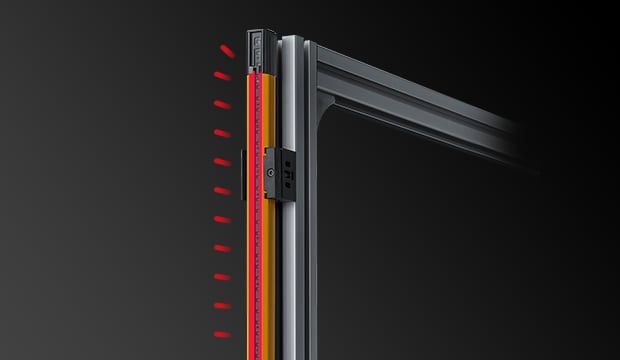

Verdrahtungsfehler
Blinkt rot

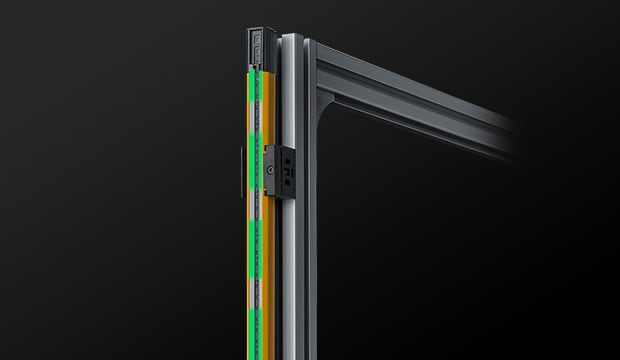

Fehlausrichtung
Leuchtet segmentweise grün
Ausrichtung
Die Ausrichtung des Sicherheitslichtvorhangs wird durch die große Statusanzeige enorm vereinfacht.
Ohne zusätzliche Hilfsmittel ist die Ausrichtung in drei einfachen Schritten möglich.
Die Leuchtmuster unterstützen durch verschiedene Muster bis zur vollständigen Ausrichtung.

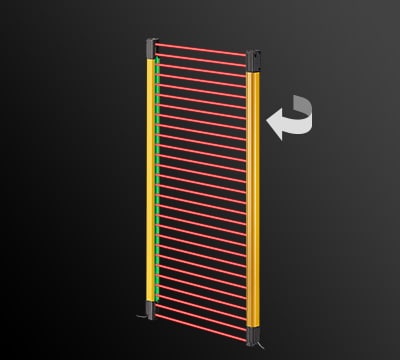

1. Oben ausrichten

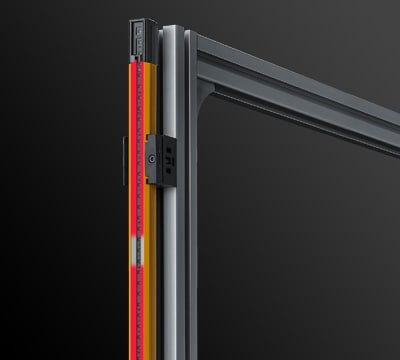

Anzeige leuchtet oben rot
2. Unten ausrichten
Anzeige leuchtet segmentweise grün
3. Vollständig ausrichten
Anzeige leuchtet vollständig grün
Betrieb
Im Betrieb können eine abnehmende Lichtintensität sowie Fehlerzustände schnell erkannt werden.
Bei einer Unterbrechung ist sofort ersichtlich, welche Strahlachsen blockiert sind.

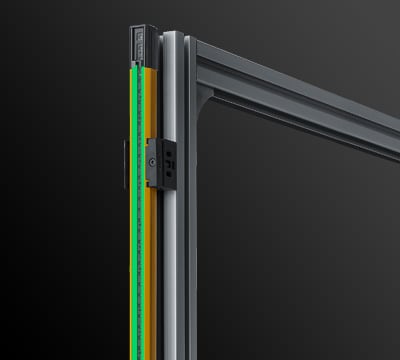

Keine Unterbrechung
Leuchtet durchgehend grün
Verunreinigung / Fehlausrichtung
Leuchtet segmentweise grün
Unterbrechung
Unterbrochene Bereiche sind direkt erkennbar
Maximale Einsatzmöglichkeiten: kompakt und robust
Die Modellreihe GL-V ist kompakt und robust zugleich. Das Gehäuse ist lediglich 22 × 22 mm groß und trotzdem mit dem 3 mm starken Metallgehäuse besonders stabil und torsionssteif. Durch die Abmessungen und die Schutzart IP65/67 kann die Modellreihe GL-V nahezu überall eingesetzt werden.
Kompakt
Trotz der kompakten Abmessungen ist die Modellreihe GL-V äußerst robust. Durch das 3 mm starke Metallgehäuse werden ausreichend Stabilität, Stoßfestigkeit und Torsionssteifheit gewährleistet.
Robust

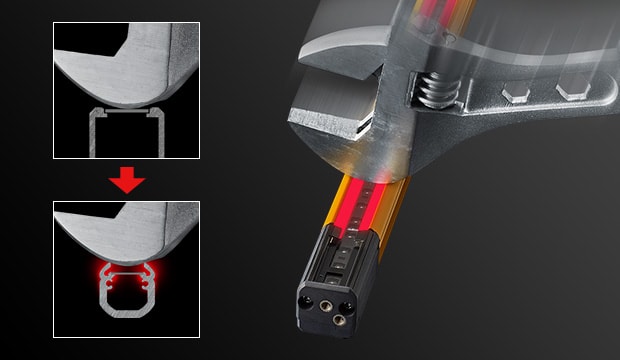

Die Optikfläche eines Sicherheitslichtvorhangs ist häufig ungeschützt und neigt dazu, schnell beschädigt zu werden. Durch den doppelseitigen Stoßschutz bietet die Modellreihe GL-V zuverlässigen Schutz gegen mechanischen Einwirkungen und Stöße.
Minimaler Aufwand: einfache Installation und Integration
Mit durchdachtem Zubehör und standardisierter Anschlusstechnik ist die Installation und Integration einfach wie nie.
Montagehalterungen

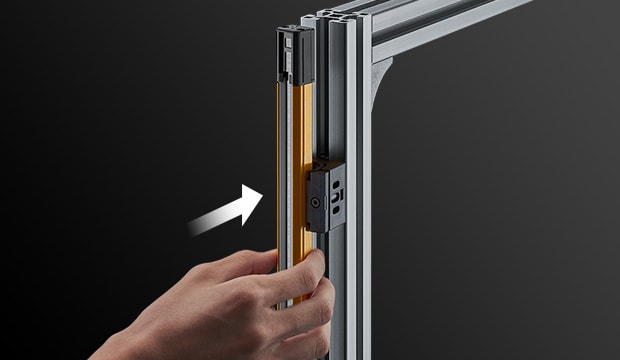

Die Modellreihe GL-V lässt sich mit den neu entwickelten Montagehalterungen mühelos und ohne Werkzeug vorläufig fixieren und ausrichten. Ist die Montageposition gefunden, muss nur noch eine Schraube angezogen werden, um den Sicherheitslichtvorhang in seiner Position zu fixieren. Je nach Bedarf stehen sowohl Kunststoffhalterungen als auch robuste Metallhalterungen zur Auswahl.
Einfache Verdrahtung verhindert Fehler

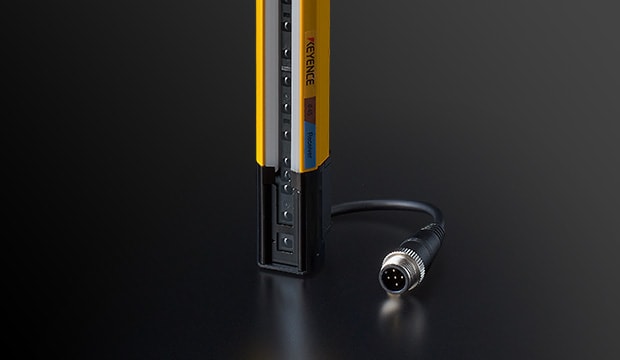

Die GL-V-Einheiten werden mit genormten 5-poligen M12-Steckverbindern angeschlossen. Die Verdrahtung gestaltet sich unkompliziert und das Kabel lässt sich mühelos verlängern, um die Installation optimal an die Gegebenheiten der Umgebung anzupassen.
