Dieptecompositie
Basis van digitale dieptecompositie
Zelfs als de scherptediepte ondiep en de algehele scherpstelling slecht is, zijn sommige delen van een doel nog steeds scherp. Als de afstand tussen de lens en het object verandert, verandert het scherpstelgebied ook. Als met de lens over de verschillende brandpuntvlakken van een doel wordt gegaan, wordt door de VHX elke pixel vastgelegd die op elk niveau in beeld komt, en worden die pixels samengevoegd tot één volledig scherpgesteld beeld.

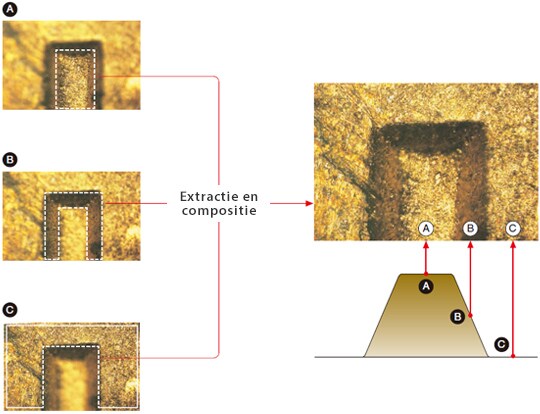

![Extractie & compositie](/nlnl/Images/ss_microscope_glossary_ob_depth_composition_001_2008188.jpg)
- A
- Scherpstelling op het hoogste punt
- B
- Scherpstelling op het middelste punt
- C
- Scherpstelling op het laagste punt
Real-time dieptecompositie
De vorderingen van de technologie voor dieptecompositie hebben niet alleen gevolgen voor de beeldkwaliteit maar ook voor de verwerkingssnelheid. Hoe geweldig een techniek ook kan zijn, als een verwerking of berekening te lang duurt, heeft die techniek weinig zin.
De zeer snelle verwerkingstechniek van de VHX-reeks versterkt de technologie waardoor gebruikers meer voordeel zullen hebben van de analysehulpmiddelen.

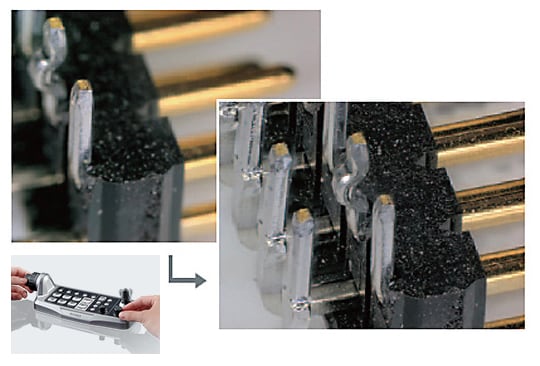

Met de real-time dieptecompositie kunt u volledig scherpgestelde beelden in real-time weergeven door simpelweg de objecttafel naar het interessegebied te schuiven.
Kwalitatief hoogstaande dieptecompositiebeelden kunnen worden gegenereerd in de UXGA-resolutie met zeer snelle berekeningen en correctie van de positie/vergroting.

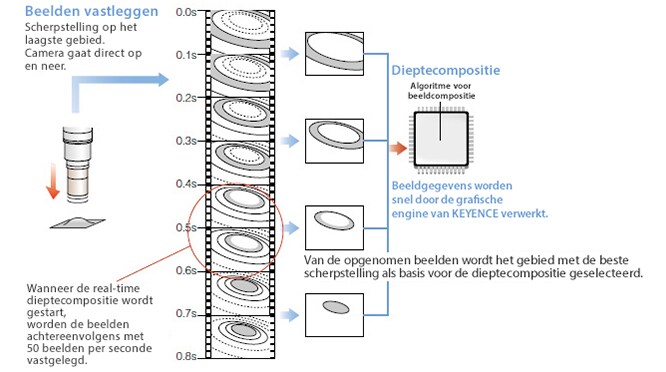

![Beelden vastleggen: stel scherp op het laagste gebied. Camera gaat direct op en neer. Wanneer de real-time dieptecompositie wordt gestart, worden de beelden achtereenvolgens met 50 beelden per seconde vastgelegd. Van de opgenomen beelden wordt het gebied met de beste scherpstelling als basis voor de dieptecompositie geselecteerd. Beeldgegevens worden snel door de grafische engine van KEYENCE verwerkt.](/nlnl/Images/ss_microscope_glossary_ob_depth_composition_003_2008190.jpg)
