Industrielle Continuous-Inkjet-Drucker (CIJ)
Kennzeichnung von elektrischen Komponenten & elektronischen Bauteilen
Wichtige Punkte im Überblick
- CIJ-Drucker (MK-G) bieten berührungslose, dauerhafte Kennzeichnung für kleine Bauteile und gekrümmte Flächen.
- Mikro-Düse ermöglicht 0,6 mm Zeichenhöhe und präzises Drucken von 2D-Barcodes auf Miniaturkomponenten.
- Plug&Play-Integration mit Vision-Systemen (CV-X, IV) sichert Markierungsgenauigkeit und Sortierprüfung.
- CIJ erfüllt Rückverfolgbarkeit und Normanforderungen (z. B. DIN EN 50419) für Chargen- und Datumskennzeichnung.
Von Mikrochips bis zu Leiterplatten ist die präzise Beschriftung elektronischer Komponenten entscheidend. Herkömmliche Methoden wie Stempeln oder Etikettieren sind oft zeitaufwendig und fehleranfällig.
- Elektrische Komponenten: Bauteile, die hauptsächlich mit Stromtransport oder -verteilung arbeiten (z. B. Kabel, Schalter, Sicherungen, Transformatoren).
- Elektronische Bauteile: Bauteile, die Signale verarbeiten, steuern oder Informationen speichern (z. B. Widerstände, Kondensatoren, Mikrochips, Transistoren, Leiterplatten).
Continuous-Inkjet-Drucker verfügen über eine Mikrodüse für präzisen Druck in sehr kleinen Schriftgrößen und unterstützen klare, dauerhaft lesbare Kennzeichnungen. Der CIJ-Drucker von KEYENCE besitzt eine automatische Tintenpartikeloptimierung, um gleichbleibend hohe Druckqualität sicherzustellen.

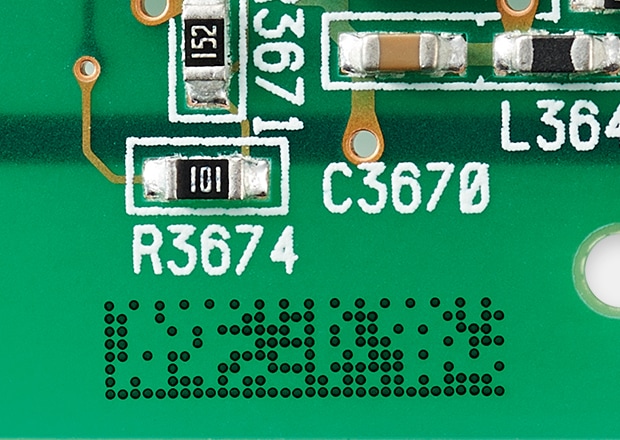

Loskennzeichnung und Markierung auf elektrischen Komponenten & Elektronik

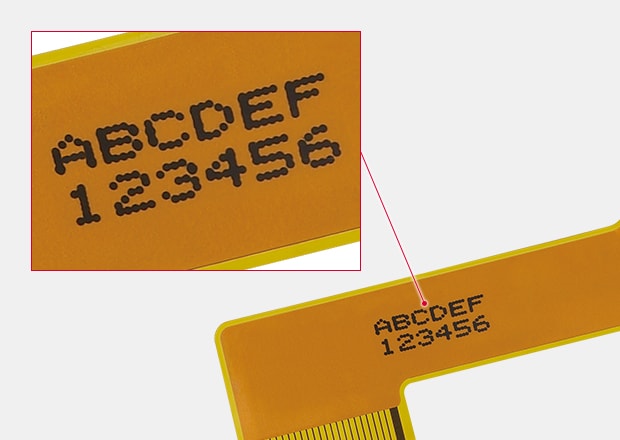

Substrate und Wafer erfordern die Kennzeichnung mit Losnummern oder Seriennummern. Die Herausforderung besteht darin, auf begrenztem Raum von nur wenigen Millimetern zu drucken, ohne flexible Leiterplatten und Wafer zu beschädigen.
CIJ-Drucker können hochwertige Codes in verschiedenen Größen und auf unterschiedlichen Materialien aufbringen.

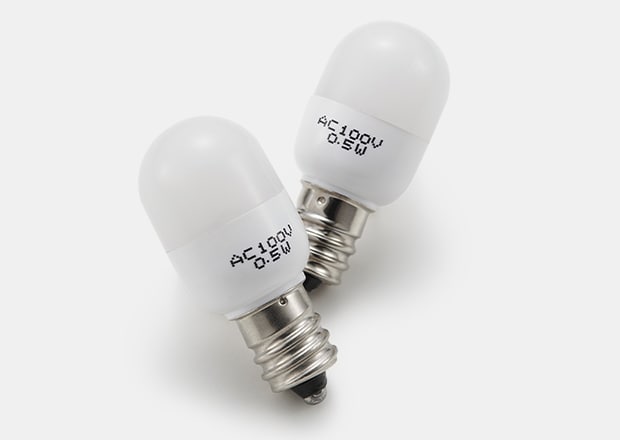

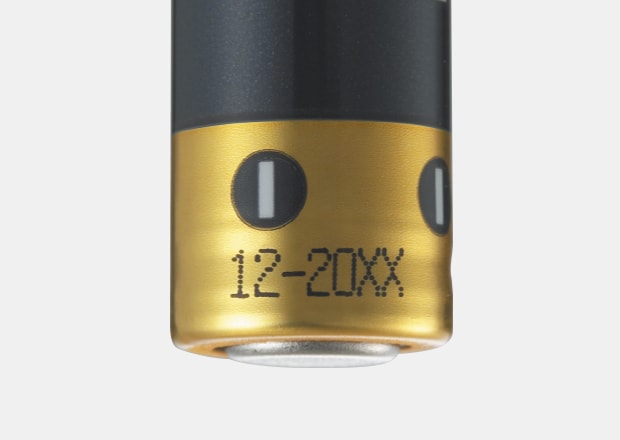

Batterien und andere gekrümmte Oberflächen
Eine der größten Herausforderungen in der Elektro- und Elektronikindustrie ist das Drucken auf gekrümmten oder unebenen Oberflächen, wie z. B. zylindrischen Batterien. Die CIJ-Drucker von KEYENCE arbeiten berührungslos und ermöglichen eine präzise und gut lesbare Kennzeichnung elektrischer Komponenten und elektronischer Bauteile – selbst bei schwierigen Produktformen.
Vision-Systeme
Die Vision-Systeme von KEYENCE sind einfach einzubinden und führen kamerabasierte Prüfungen durch, um Produktschäden oder fehlerhafte Bauteile auszusortieren. Die CIJ-Drucker von KEYENCE arbeiten via Plug&Play mit den Vision-Systemen von KEYENCE zusammen und drucken defektbezogene Daten, die von Kameras oder Prüfsystemen erfasst werden.
Die Mikro-Düseneinheit des MK-G ermöglicht dabei eine präzise Markierung von zum Beispiel Ausschussteilen.

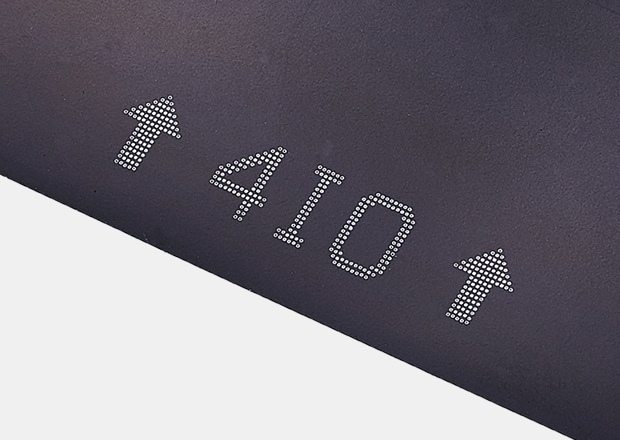

Druckbeispiel

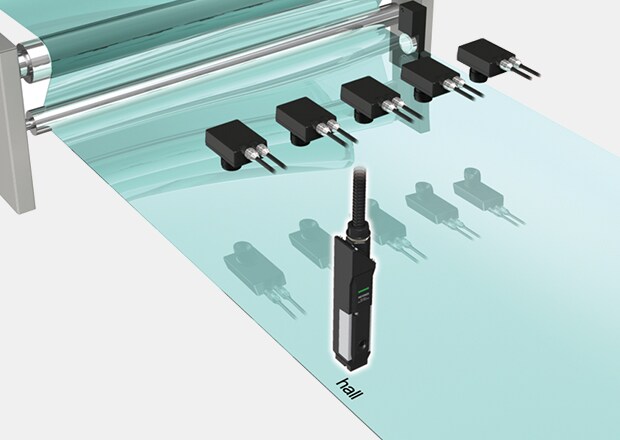

Installationsbeispiel
Steckverbinder und andere elektronische Komponenten
Industrielle Tintenstrahldrucker unterstützen Rückverfolgbarkeit und Qualitätskontrolle durch die Kennzeichnung von Losnummern, Chargennummern und wichtigen Daten bei hoher Geschwindigkeit. Dabei bleibt die Druckqualität erhalten und Nacharbeit sowie Ausschuss werden reduziert.
Druckbeispiel

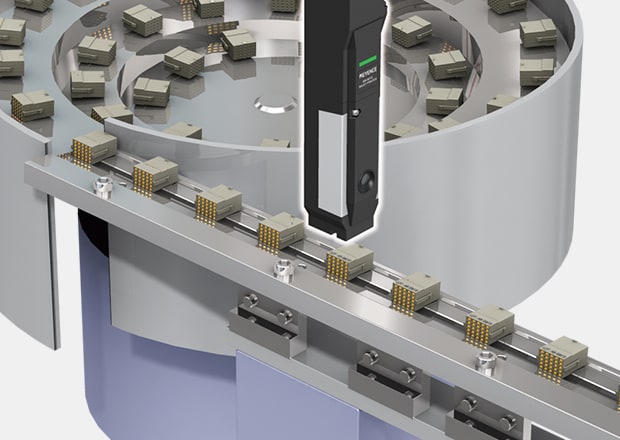

Installationsbeispiel
Herausforderungen bei der Kennzeichnung kleiner elektrischer Komponenten & elektronischer Bauteile
Elektronische Bauteile haben ganz eigene Herausforderungen wie:
- Extrem kleine Bauteile, feine Leiterbahnen und enge Platzverhältnisse.
- Schwankende Oberflächenbeschaffenheit (beschichtet, saugfähig) und geringe Kontrastverhältnisse erschweren lesbare Markierungen.
- Hohe Taktzeiten und geringe Toleranzen in der Elektronikfertigung verlangen schnelle, wiederholbare Prozesse ohne Produktionsverzögerung.
Druck extrem kleiner Zeichen
Die Modellreihe MK-G verfügt über eine extrem kleine 40 μm Düse zur Kennzeichnung winziger Zeichen und 2D-Codes. MK-G1100 - Typ für Kleinschrift
Miniaturisierung elektronischer Geräte und Komponenten
Die Kennzeichnung elektrischer Komponenten und elektronischer Bauteile ist aufgrund der begrenzten Oberfläche besonders anspruchsvoll.
Die CIJ-Drucker von KEYENCE lösen dieses Problem mit ihrer MK-G1100 Mikro-Düse, die sehr kleine 2D-Barcodes auf Miniaturkomponenten druckt – für präzise und gut sichtbare Informationen.
-
1Zeichenhöhe: 0,6 mm

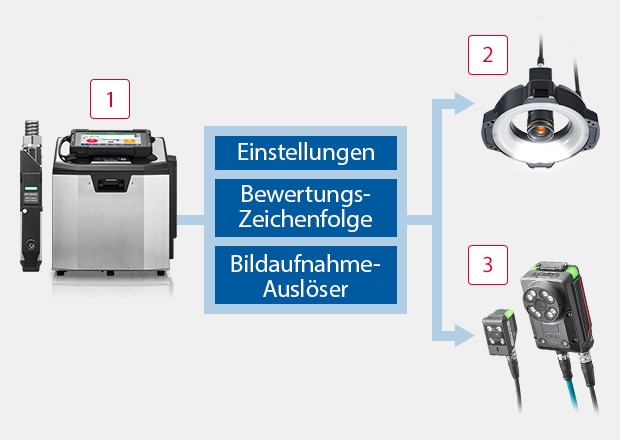

Einfache Verbindung mit einem Druckinspektionsgerät – nur über ein LAN-Kabel
Hochwertige Standards
Mit der Miniaturisierung von Komponenten stoßen herkömmliche Kennzeichnungsmethoden an ihre Grenzen. CIJ bietet eine langlebige, wischfeste Lösung für die serielle Kennzeichnung auf der Elektronik und erzeugt zuverlässige, hochwertige Datums- und Loscodes.
Vision-Sensoren der Modellreihe IV bestätigen die Genauigkeit der Markierung und Codierung.
-
1Continuous-Inkjet-Drucker Modellreihe MK-G-
-
2Intuitives Bildverarbeitungssystem Modellreihe CV-X
-
3Vision-Sensor mit integrierter KI Modellreihe IV
Empfindliche Markierflächen
In der Elektronik kann die Kennzeichnung empfindlicher Oberflächen mit herkömmlichen Druckmethoden Schäden verursachen wie Hitzeeinwirkung oder chemische Verätzungen. CIJ-Drucker bieten eine berührungslose Lösung, die kompromisslose Präzision und Qualität liefert.
CIJ für elektrische Komponenten & Elektronik
CIJ-Drucker erzeugen dauerhaft lesbare Codes, die den gesetzlichen Anforderungen entsprechen wie Herstellerangaben, Chargennummern und das WEEE-Symbol auf Elektrokomponenten. Die DIN EN 50419 gibt detaillierte Vorgaben zur Form und Dauerhaftigkeit dieser Kennzeichnungen.
Die CIJs bieten hervorragende Haftung und Druckqualität auf verschiedensten Materialien und lassen sich einfach in unterschiedliche Produktionslinien integrieren. Unabhängig von Größe oder Komplexität des Produktionsprozesses lassen sich CIJ-Systeme problemlos einbinden, ohne Abläufe zu stören - eine besonders wertvolle Lösung für Hersteller, bei denen Präzision und Effizienz entscheidend sind.
FAQs zur Kennzeichnung für Rückverfolgbarkeit in der Elektro- und Elektronikindustrie
Wie unterstützt KEYENCE CIJ die Loskennzeichnung in der Elektronik zur Rückverfolgbarkeit und Qualitätskontrolle?
CIJ-Drucker von KEYENCE können problemlos hochwertige Los-/Chargennummern und Barcodes auf Produkten drucken, um Rückverfolgbarkeit und Qualitätskontrolle im gesamten Prozess sicherzustellen.
Welche Funktionen bietet die Modellreihe MK-G, um den strengen Anforderungen bei der Datumskennzeichnung und Markierung elektrischer Komponenten gerecht zu werden?
Die Modellreihe MK-G mit ihrer spezialisierten Mikro-Düse gewährleistet eine gleichmäßige Datumskennzeichnung auf kleinen und unebenen Oberflächen elektronischer Komponenten und unterstützt so deren Rückverfolgbarkeit. Die Vision-Systeme der Modellreihe IV von KEYENCE sorgen für Genauigkeit in Zusammenarbeit mit der Modellreihe MK-G.
Welche besonderen Herausforderungen bestehen bei der Kennzeichnung in der Elektro- und Elektronikindustrie und wie begegnet KEYENCE diesen mit dem MK-G-Drucker?
Zu den zentralen Herausforderungen zählen Miniaturisierung, Qualität auf empfindlichen Oberflächen und Einhaltung gesetzlicher Vorschriften. CIJ-Drucker von KEYENCE verwenden ein Prüfsystem, das zehnmal pro Sekunde die Zusammensetzung der Tintentröpfchen misst und so gleichbleibend hochwertige Druckergebnisse liefert.
Können Continuous-Inkjet-Drucker die verschiedenen kleinen Oberflächen verarbeiten, die in elektrischen Komponenten und elektronischen Bauteilen üblich sind?
Ja, KEYENCE nutzt eine spezialisierte Mikro-Düse, die winzige Codes mit höchster Präzision drucken kann. Damit eignet sie sich ideal für die Kennzeichnung kleiner Oberflächen wie Leiterplatten, Chips und Steckverbinder.
