Industrielle Continuous-Inkjet-Drucker (CIJ)
Druck von Datums- und Chargencodes auf Glasflaschen
Wichtige Punkte im Überblick
- Glas ist nicht saugfähig und glatt; Druck erfordert schnell haftende, schnell trocknende Tinte.
- CIJ-Drucker (Continuous Inkjet) liefern lesbare Codes auf gekrümmten Flaschen.
- CIJ-Prinzip: Piezo-Oszillator erzeugt Tropfen, elektrostatische Ladung + Ablenkung formen Druckzeichen.
- Nicht verwendete Tinte wird im Gutter aufgefangen und recycelt; wichtiger Vorteil für Dauerbetrieb.

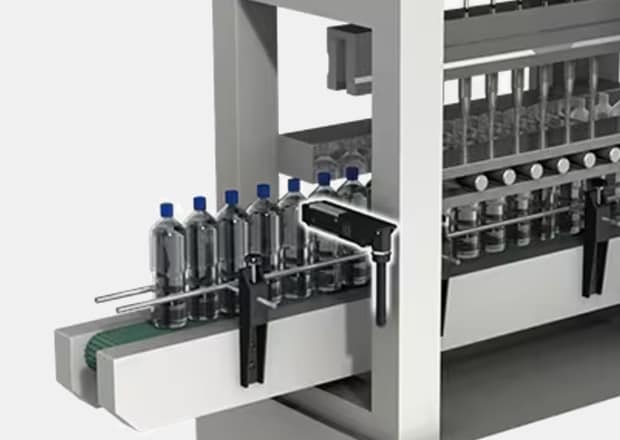

Glasflaschen mit Wein oder Marmelade werden während der Bewegung auf einem Förderband oder in einer Abfüllmaschine mit einem Datumscode versehen. CIJ-Drucker (Continuous Inkjet) können klare Zeichen ohne Fehler drucken, selbst auf gekrümmten Oberflächen. Es ist auch möglich, einen CIJ-Drucker an einer Etikettiermaschine zu montieren, um vor dem Aufbringen der Etiketten auf die Flaschen zu drucken. Glasflaschen werden hauptsächlich zur Lagerung verderblicher Waren verwendet und erfordern gut lesbare Haltbarkeitsdaten und Chargencodes. Aufgrund der Eigenschaften von Glas als Drucksubstrat sowie der Geschwindigkeit der Abfülllinie bringt das Drucken auf Glasflaschen jedoch eigene Herausforderungen mit sich.

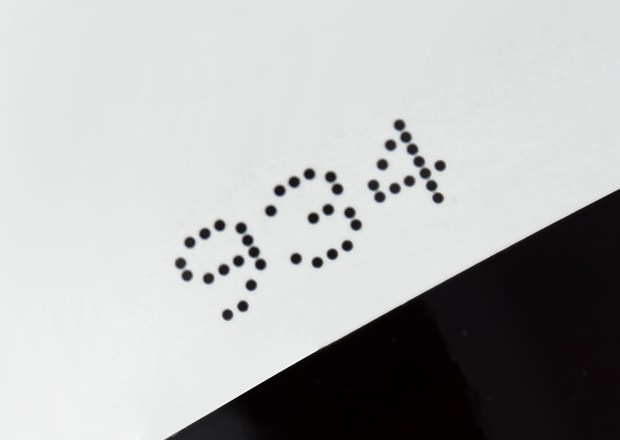

Wein

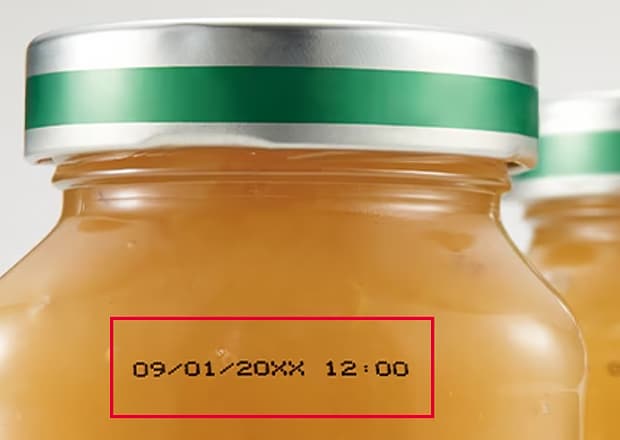

Marmelade
Herausforderungen beim Drucken auf Glasflaschen
Glas ist ein hartes und sprödes Material, das hauptsächlich aufgrund seiner Festigkeit und Recyclingfähigkeit in der Lebensmittel- und Pharmaindustrie sowie in anderen Branchen, die mit verderblichen Gütern arbeiten, wie z. B. der Kosmetikindustrie, verwendet wird.
Die größten Herausforderungen beim Drucken auf Glas hängen direkt mit den Materialeigenschaften von Glas zusammen: vor allem mit seiner Nicht-Saugfähigkeit und der glatten Oberfläche. Die Tatsache, dass Glas keine Tinte absorbiert, bedeutet, dass die Tinte auf der Oberfläche des Substrats haften muss, was aufgrund der glatten Oberfläche problematisch sein kann.
Wenn die Tinte jedoch über ausreichende Haftung verfügt und schnell trocknet, lassen sich beide Probleme umgehen.
Wichtige Merkmale für den Druck auf Glasflaschen
Wie oben erwähnt, ist die Verwendung eines geeigneten Druckers und einer passenden Tinte für Glasflaschen entscheidend für den Druck auf Glas. Ein guter Drucker stellt sicher, dass der gedruckte Text oder Barcode lesbar ist, da er wichtige Informationen wie das Haltbarkeitsdatum und weitere logistikbezogene Angaben liefert.
Druckgeschwindigkeit und Präzision sind äußerst wichtig; dennoch darf die Bedeutung der Tinte nicht vernachlässigt werden. Sie muss langlebig sein, um den Abfüllprozess, die Lagerung, den Transport und die Nutzung durch den Endverbraucher zu überstehen. Und wenn die Flaschen wiederverwendbar sind, muss die Tinte zusätzlich zur genannten Haltbarkeit auch abwaschbar sein.

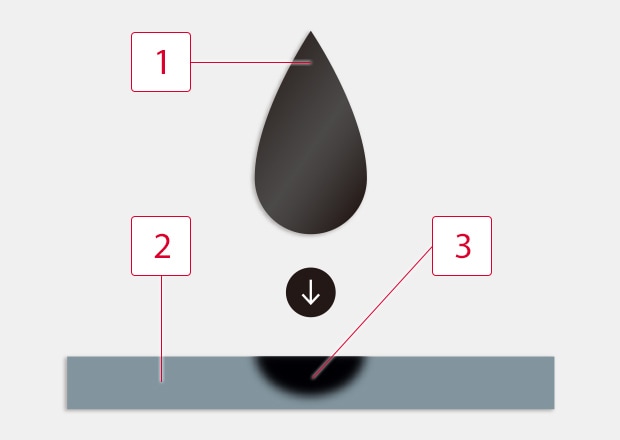

Eigenschaften von Farbstofftinte
- Keine Ausfällung bei Mischung mit Flüssigkeit
- Wird vom Drucksubstrat absorbiert
- Kurzfristige Lichtbeständigkeit
-
1Farbstofftinte
-
2Substrat
-
3Farbstofftinte dringt leicht in das Substrat ein
Inkjet-Codiertechnologie für Glasflaschen
Der Druck auf Glasflaschen erfolgt in der Regel mit Continuous-Inkjet-Druckern, kurz CIJ. CIJ-Drucker arbeiten mit einem kontinuierlichen Tintenfluss, der durch eine Hochdruckdüse im Druckkopf gepresst wird.
Bei diesem Verfahren wird die Tinte in kleine Tröpfchen aufgeteilt, die dann elektrostatisch geladen und auf ein Substrat abgelenkt werden. Das Ergebnis ist ein gut lesbarer und hochwertiger Druck, der mit hoher Geschwindigkeit erzielt wird – ideal für die Codierung von Glasflaschen in Abfüllanlagen.
- Schritt 1: Unter Druck stehende Tinte wird vom Controller zum Druckkopf geleitet.
- Schritt 2: Die Tinte wird zur Düse geführt, die über einen piezoelektrischen Oszillator und eine Austrittsöffnung verfügt.
- Schritt 3: Die Tinte wird während der Oszillation durch den piezoelektrischen Oszillator ausgestoßen und gleichzeitig negativ elektrostatisch aufgeladen. Die Tinte bildet zunächst eine Tinten-Säule, doch wenn sie mit negativer Ladung gesättigt ist, zerfällt sie in Partikel, die sich von der Tinten-Säule lösen.
- Schritt 4: Ein elektrostatischer Detektionssensor überwacht die Tintenpartikel, um sicherzustellen, dass sie die richtige elektrostatische Ladung erhalten, um Fehlfunktionen zu vermeiden.
- Schritt 5: Die aus der Düse austretenden Tintenpartikel passieren zwei Ablenkelektroden, zwischen denen ein elektrisches Feld mit einer Spannung von etwa 7000 V erzeugt wird. Dabei wirkt eine Ablenkungskraft auf die Tintenpartikel entsprechend ihrer elektrostatischen Ladung, wodurch sich ihre Flugrichtung ändert. Gleichzeitig wird das Substrat oder der Druckkopf senkrecht zur Flugrichtung der Tintenpartikel bewegt, um den gewünschten Inhalt zu drucken.
- Schritt 6: Nicht zum Drucken verwendete Tinte wird in einem Rohr, dem sogenannten „Gutter“, aufgefangen und wiederverwendet.
FAQs zum Druck auf Glasflaschen
Welche Vorteile bietet die Continuous-Inkjet-(CIJ)-Technologie beim Druck auf Glasflaschen?
Die Vorteile der CIJ-Technologie beim Druck auf Glasflaschen sind gut lesbare, langlebige und hochwertige Druckergebnisse, die mit hoher Geschwindigkeit erzielt werden – ideal für eine Produktion von hohem Durchsatz.
Warum ist der Druck von Datums-/Chargen-/Seriennummern auf Glasflaschen so wichtig?
Der Druck von Datums-, Chargen- und Seriennummerncodes auf Glasflaschen erfüllt unterschiedliche Zwecke. Datumsangaben beziehen sich in der Regel auf das Herstellungs- und Haltbarkeitsdatum eines Produkts und dienen der Produktsicherheit. Chargencodes werden einer Gruppe von Produkten zugewiesen, die unter ähnlichen Bedingungen hergestellt wurden – entscheidend für Qualitätskontrolle und Rückverfolgbarkeit. Seriennummern sind eindeutige Kennzeichnungen einzelner Artikel.
Für die meisten Lebensmittel, Arzneimittel und Kosmetika ist ein Mindesthaltbarkeitsdatum gesetzlich vorgeschrieben.
Warum sollten Sie unsere CIJ-Drucker für Chargen-/Datumskennzeichnung auf Glasflaschen wählen?
Die CIJ-Drucker der Modellreihe MK-G von KEYENCE sind nicht nur präzise, zuverlässig und schnell, sondern verfügen auch über Selbstdiagnosefunktionen, die den Wartungsaufwand minimieren und mögliche Unsicherheiten beseitigen.
