Maschinensicherheit: Normen, Gesetze & CE-Kennzeichnung
Wichtige Punkte im Überblick
- Maschinen müssen EU-Rechtsakte und harmonisierte Normen für die CE-Kennzeichnung erfüllen.
- Übergang von Maschinenrichtlinie zur EU-Maschinenverordnung ist ab 20.01.2027 maßgeblich.
- Normen gliedern sich in Typ A, Typ B und Typ C für einzelne Maschinentypen.
- Wichtige Normen sind ISO 12100:2010, EN ISO 13849-1:2023 und IEC 62061:2021.
- CE-Konformitätsprozess umfasst Risikobeurteilung, Anwendung harmonisierter Normen und technische Dokumentation.
Wer Maschinen entwickelt, in Betrieb nimmt oder betreibt, muss ein komplexes Gefüge aus europäischen Verordnungen, harmonisierten Normen und nationalen Vorschriften kennen. Diese Seite gibt einen strukturierten Überblick über die wichtigsten Rechtsgrundlagen und Normen der Maschinensicherheit – als Orientierung für Konstrukteure, Sicherheitsingenieure und Betreiber.
Rechtsgrundlagen: Von der Maschinenrichtlinie zur Maschinenverordnung
Die Sicherheitsanforderungen an Maschinen in Europa werden durch verbindliche EU-Rechtsakte geregelt. Entscheidend für den Markt ist derzeit der Übergang von der bisherigen Maschinenrichtlinie zur neuen Maschinenverordnung.
| Rechtsakt | Inhalt & Status |
|---|---|
| EU-Maschinenverordnung (EU) 2023/1230 | Ersetzt die Maschinenrichtlinie 2006/42/EG ab 20. Januar 2027. Gilt unmittelbar in allen EU-Mitgliedstaaten ohne nationale Umsetzung. Erweiterte Anforderungen an digitale Systeme, KI und autonome Maschinen. |
| Maschinenrichtlinie 2006/42/EG | Gilt bis 19. Januar 2027 weiterhin. Grundlage der CE-Kennzeichnungspflicht für Maschinen, unvollständige Maschinen und Sicherheitsbauteile. |
| Niederspannungsrichtlinie 2014/35/EU | Gilt für elektrische Betriebsmittel. Häufig zusammen mit der Maschinenverordnung relevant. |
| EMV-Richtlinie 2014/30/EU | Elektromagnetische Verträglichkeit – relevant für steuerungstechnische Sicherheitskomponenten. |
Normenstruktur: Typ A, B und C

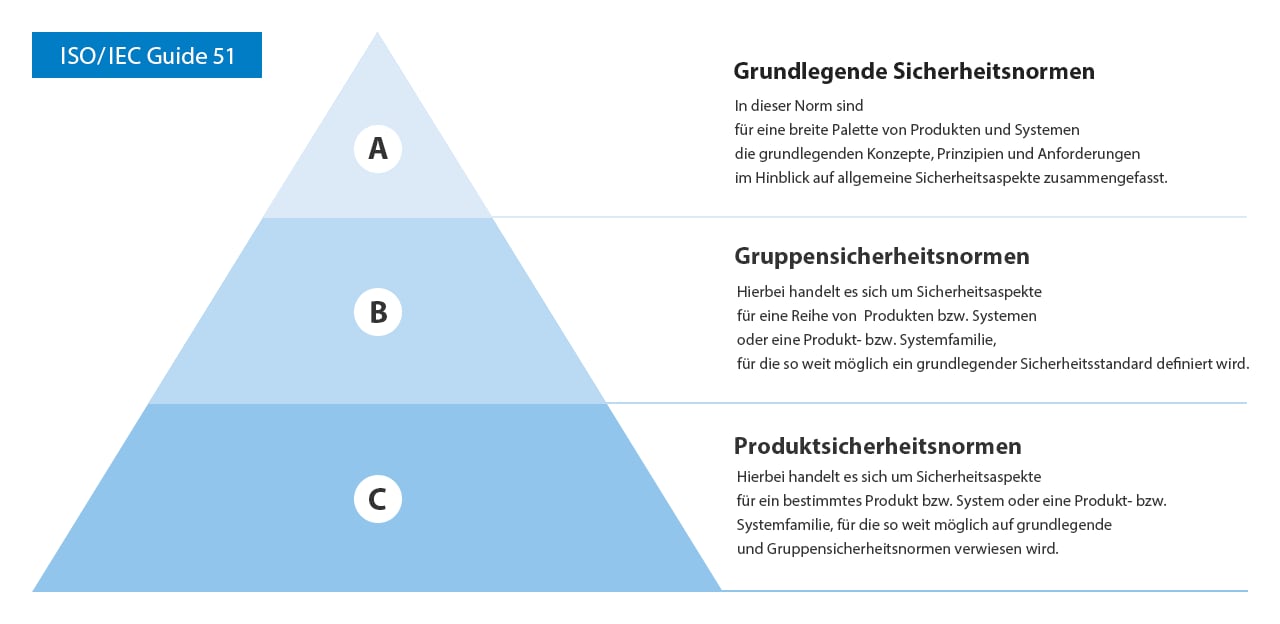

Im Bereich Maschinensicherheit sind die Normen in drei Ebenen (Typen) gegliedert, die aufeinander aufbauen:
Typ A – Grundlegende Sicherheitsnormen
Typ-A-Normen definieren grundlegende Begriffe, Gestaltungsleitsätze und Methoden, die für alle Maschinen gelten. Die zentrale Norm ist ISO 12100 (Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung).
Typ B – Gruppensicherheitsnormen
Typ-B-Normen behandeln bestimmte Sicherheitsaspekte oder Arten von Schutzeinrichtungen für eine Gruppe von Maschinen. Beispiele: EN ISO 13849-1 (sicherheitsbezogene Steuerungen, Performance Level), EN ISO 13855 (Sicherheitsabstände), IEC 62061 (funktionale Sicherheit elektrischer Steuerungen).
Typ C – Produktsicherheitsnormen
Typ-C-Normen legen spezifische Sicherheitsanforderungen für einzelne Maschinentypen fest (z.B. Pressen, Roboter, Werkzeugmaschinen). Bei Abweichungen haben die Festlegungen von Typ-C-Normen Vorrang gegenüber den allgemeinen Anforderungen der Typ-A- und Typ-B-Normen.
Wichtige Normen im Überblick
| Norm / Standard | Anwendungsbereich |
|---|---|
| ISO 12100:2010 | Zentrale Typ-A Sicherheitsgrundnorm: "Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung" |
| EN ISO 13849-1:2023 | Sicherheitsbezogene Steuerungsteile – Performance Level (PL) |
| IEC 62061:2021 | Funktionale Sicherheit elektrischer Steuerungssysteme – Safety Integrity Level (SIL) |
| EN ISO 13855:2010 | Anordnung von Schutzeinrichtungen – Sicherheitsabstand (Annäherungsgeschwindigkeit) |
| EN ISO 13857:2019 | Sicherheitsabstände gegen Erreichen von Gefährdungsbereichen |
| IEC 61508 | Typ-A Sicherheitsgrundnorm: "Funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elektronischer Systeme" |
| (EU) 2023/1230 | EU-Maschinenverordnung – gültig ab 20.01.2027, Übergangsfrist seit 14.07.2023, löst die EG-Maschinenrichtlinie 2006/42/EG ab |
CE-Kennzeichnung für Maschinen
Für das Inverkehrbringen von Maschinen im Europäischen Wirtschaftsraum ist die CE-Kennzeichnung Pflicht. Sie dokumentiert, dass die Maschine die grundlegenden Sicherheits- und Gesundheitsschutzanforderungen der Maschinenrichtlinie erfüllt. Der Prozess umfasst:
- 1. Risikobeurteilung nach ISO 12100 durchführen
- 2. Einschlägige harmonisierte Normen anwenden
- 3. Konformitätserklärung ausstellen
- 4. Technische Dokumentation erstellen und aufbewahren
- 5. CE-Kennzeichen anbringen
Internationale Normenorganisationen

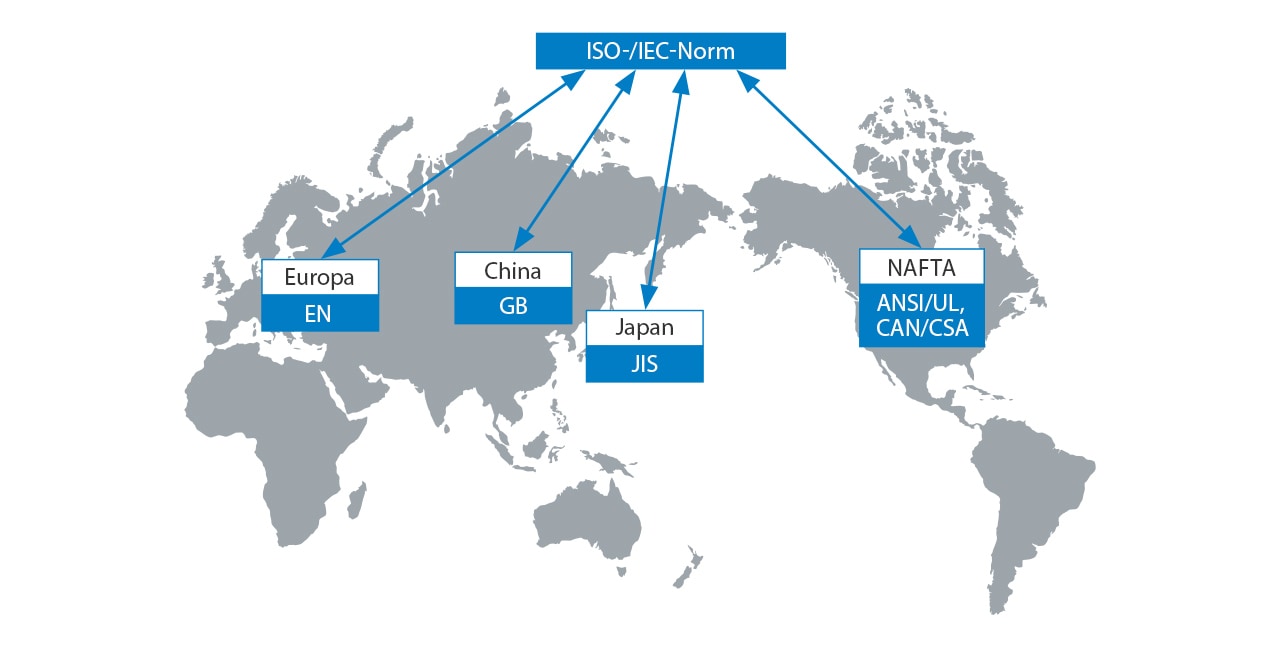

Durch die Angleichung an die ISO-/IEC-Normen wurde es grundsätzlich möglich, Maschinen und Einrichtungen unterschiedlicher Länder an die technischen Anforderungen anzupassen. So wird die Konformität erhöht und die Beschränkungen für den weltweiten Handel minimiert. (Dies ist nur eine allgemeine Erläuterung des Prinzips, natürlich werden länderspezifische Anforderungen auch weiterhin berücksichtigt).
| Organisation | Aufgabe |
|---|---|
| ISO (International Organization for Standardization) | Internationale Normen (ISO-Reihen), Grundlage für EN-Normen in Europa |
| IEC (International Electrotechnical Commission) | Internationale Normen für Elektrotechnik und Elektronik |
| CEN (Europäisches Komitee für Normung) | Europäische Normen (EN) auf Basis von ISO-Normen |
| CENELEC (Europäisches Komitee für elektrotechnische Normung) | Europäische Normen für Elektrotechnik auf Basis von IEC-Normen |
| DIN (Deutsches Institut für Normung) | Deutsche Normen; DIN EN ISO = national übernommene internationale Norm |
