Digitalmikroskope

Tiefenschärfe

Wichtige Punkte im Überblick

Die automatische Tiefenzusammensetzung kombiniert scharfe Pixel mehrerer Fokusschichten zu einem vollständig fokussierten Bild.
Die Modellreihe VHX ermöglicht tiefenscharfe Betrachtungen im Live-Bild.
Vorteil: Schnellere Inspektion und präzisere Analyse durch vollständig fokussierte 2D-/3D-Darstellungen.

Grundlagen der digitalen Tiefenschärfe

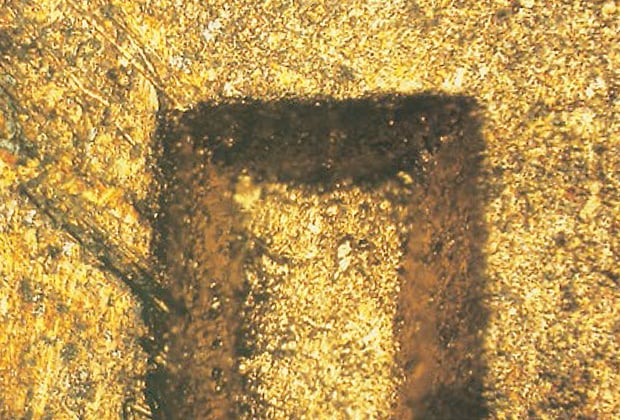

Selbst bei geringer Tiefenschärfe bleiben einige Bereiche eines Objekts dennoch scharf. Mit der Änderung des Abstands zwischen Objektiv und Objekt verschiebt sich auch der fokussierte Bereich. Durch das Bewegen des Objektivs über die verschiedenen Fokusebenen eines Objekts erfasst die Modellreihe VHX jeden Pixel, der auf jeder Ebene scharfgestellt wird, und kombiniert diese zu einem einzigen, vollständig fokussierten Bild.

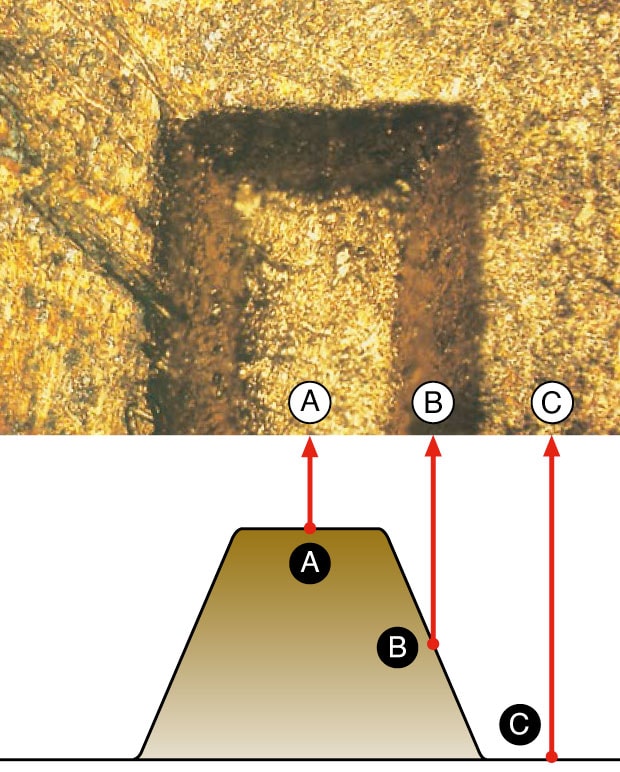

A: Fokus auf dem höchsten Punkt B: Fokus auf dem mittleren Punkt C: Fokus auf dem niedrigsten Punkt

A: Fokus auf dem höchsten Punkt
B: Fokus auf dem mittleren Punkt
C: Fokus auf dem niedrigsten Punkt

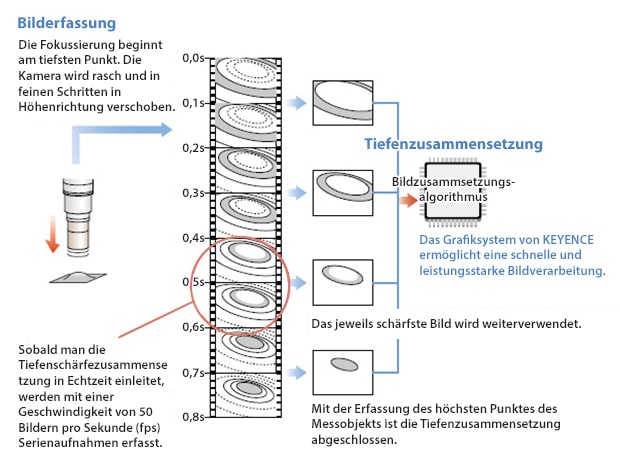

Extraktion & Komposition

Tiefenschärfe im Live-Bild

Die Weiterentwicklung der automatischen Tiefenzusammensetzung betrifft neben der Bildqualität auch die Verarbeitungsgeschwindigkeit. Die Modellreihe VHX unterstützt Anwender nicht nur durch Bildgebungstechnologie, sondern auch durch eine einfache und intuitive Bedienung.
Die automatische Tiefenzusammensetzung ermöglicht es, vollständig fokussierte Bilder in Echtzeit anzuzeigen.

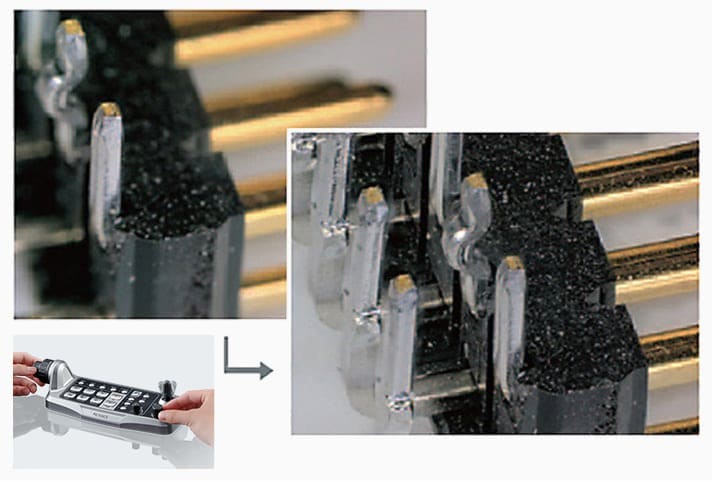

Steckverbinder (50×)

Automatische Tiefenzusammensetzung & 3D-Anzeige
Dank der automatischen Tiefenzusammensetzung genügt es, den Bereich von Interesse auszuwählen und die Fokussierung durchzuführen, um eine aussagekräftige 3D-Aufnahme zu erstellen.
