Industrielle Continuous-Inkjet-Drucker (CIJ)
Vorteile der automatischen Beschriftungsprüfung bei Case-Coding
Wichtige Punkte im Überblick
- 100% Echtzeit-Inline-Prüfung kontrolliert jeden Karton und verhindert Fehldrucke.
- Integrierte Abstimmung von Drucker und Prüfung reduziert Einrichtungsfehler und Schulungsaufwand.
- Kamerasysteme erkennen Düsenverstopfungen und Vibrationen früh und ermöglichen vorausschauende Wartung.
- Gespeicherte Prüf-Bilder und Metadaten liefern Nachverfolgbarkeit für Audits und Ursachenanalyse.
Sichere fehlerfreie Case-Codierung mit automatischer Echtzeit-Druckprüfung, vermeide Fehldrucke, reduziere teure Fehler und halte die Verpackungsqualität auch bei Hochgeschwindigkeits-Linien.
Wie die automatische Druckprüfung funktioniert
Die schnellsten Produktionslinien verarbeiten Tausende Kartons pro Stunde.
In so einem Umfeld ist schon ein einziger Fehldruck mehr als nur ein Schönheitsfehler: Er kann zum Engpass, zu einem teuren Rückruf oder zu verpassten Lieferfenstern führen.
Wenn Hersteller auf gedruckte Codes für Rückverfolgbarkeit, Produktintegrität und Abläufe angewiesen sind, reichen manuelle Stichproben nicht mehr aus.
Die automatische Druckprüfung löst das Problem, indem sie jeden gedruckten Code sofort nach dem Aufbringen überprüft. Die Systeme scannen jeden Code in Echtzeit und erkennen Fehler wie Verblassen, Verschmieren, schiefe Zeichen oder Probleme bei der Lesbarkeit von Strich- und 2D-Codes. Sie prüfen Anwesenheit, Lesbarkeit und Genauigkeit, ohne die Produktion zu verlangsamen.
So erreicht man eine Genauigkeit bei der Case-Codierung, die mit herkömmlichen Methoden nicht möglich ist.
Die Druckprüfung beschränkt sich heute nicht mehr nur auf OCR oder Barcode-Lesungen. Wenn sie direkt mit dem Case-Coder verbunden ist, gleicht die Inline-Prüflogik den Druck mit dem erwarteten Ergebnis ab.
So werden Abweichungen zwischen Soll- und Ist-Ausgabe vermieden.
Das bedeutet: Jeder Code wird nicht nur auf sein Format geprüft, sondern auch auf die Druckqualität auf der Verpackung, und damit darauf, ob er den geforderten Standards entspricht.
Wie automatische Druckinspektion die Kennzeichnung von Kartons verändert
Die meisten Probleme bei der Kennzeichnung entstehen nicht durch kaputte Geräte. Sie passieren zwischen den geplanten Kontrollen.
Häufige Ursachen sind:
- Fehlausrichtung des Druckkopfs
- Unterschiede im Material
- Abgenutzte Düsen
- Änderungen der Geschwindigkeit
- Vibrationen in der Umgebung
Eine automatische Druckinspektion erkennt solche Fehler sofort und verhindert so fehlerhafte Kennzeichnungen.

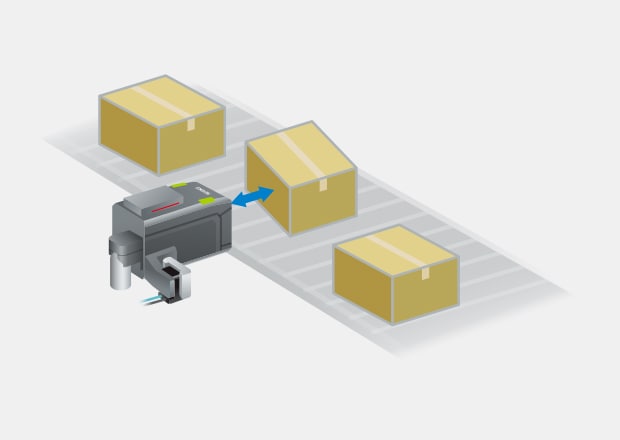

Abstandsänderung außerhalb desDruckbereichs

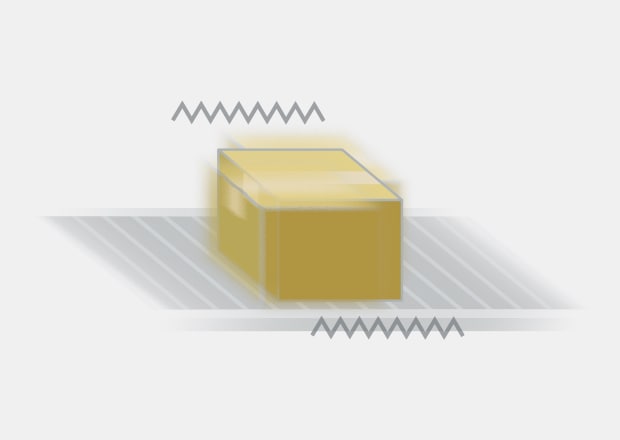

Vibrationserkennung

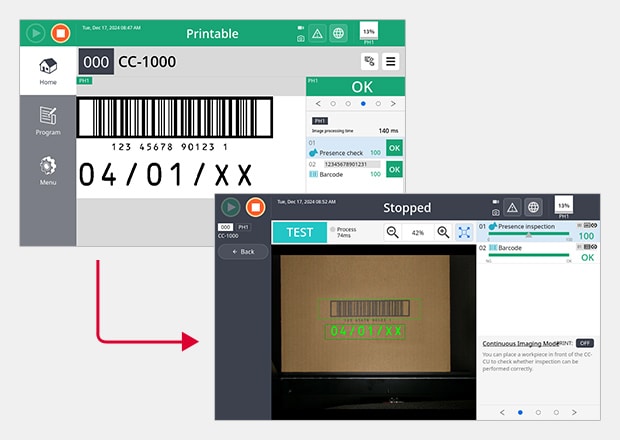

Automatische Synchronisierung vonDruck- und Prüfeinstellungen
Die Druckinspektion verfolgt Codes ab dem Moment, in dem sie aufgedruckt werden.
Sie vergleicht sofort, ob die gedruckten Codes den erwarteten Vorgaben entsprechen.
Wenn ein Code falsch ist oder die Druckqualität nicht stimmt, gibt die Inspektion sofort ein Signal aus. So erreichen fehlerhafte Codes nicht die nächste Station.
Ist die Inspektion direkt mit dem Case-Coder verbunden, passen sich die Prüf-Einstellungen automatisch an das gewählte Druckprogramm an.
Das vermeidet Fehler, die durch manuelles Abgleichen entstehen können.
Fehler reduzieren und Qualität bei der Kartonkennzeichnung verbessern
Kein Produktionsteam möchte Etiketten neu aufkleben, Nacharbeit leisten oder – im schlimmsten Fall – eine Rückrufaktion wegen eines verschmierten Haltbarkeitsdatums.
Solche Probleme treten jedoch weiterhin auf, wenn die Prüfung nur manuell oder in Stichproben erfolgt.
Wichtige Punkte:
- Fehler verursachen nicht nur Kosten für Nacharbeit oder Rückrufe.
- Vor allem geht viel Zeit verloren, bis die Fehler entdeckt werden.
- Automatische Druck-/Code-Inspektion findet Probleme sofort und spart so Zeit und Geld.

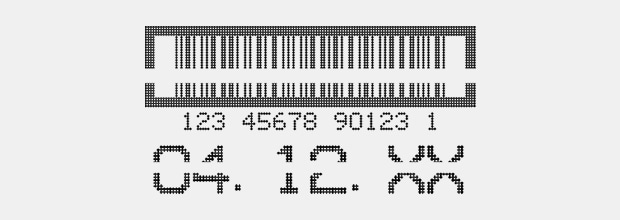

Fehlende Zeilen
Gestreckte odergestauchte Codes
Automatische Druckinspektion hilft, die Qualität auf Verpackungslinien zu halten, auch wenn sich Kartongrößen, Materialien oder Druckbedingungen ständig ändern.
Kamerasysteme erkennen typische Fehler wie:
- fehlende Zeichen
- Streifen im Druck
- verzerrte Barcodes
- verblasste Tinte
Das System meldet fehlerhafte Drucke automatisch, grenzt das Problem ein und gibt dem Bediener die Möglichkeit, es zu beheben, ohne die ganze Linie anzuhalten.
Statt sich auf das menschliche Auge für schnell laufende Drucke zu verlassen, prüfen industrielle Systeme jedes einzelne Zeichen sofort beim Drucken. Diese gleichbleibende Kontrolle verringert nicht nur Fehler, sondern verbessert insgesamt die Genauigkeit der Kartonkennzeichnung.
Früherkennung von Qualitätsverschlechterung — für proaktive Wartung
Auch gut eingestellte Druckköpfe verlieren mit der Zeit an Qualität.
Ursachen sind zum Beispiel:
- verstopfte Düsen
- Vibrationen
- ungleichmäßiger Tintenfluss
Solche Probleme führen zu verschwommenen oder fehlenden Zeichen, die sich nicht mehr zuverlässig scannen lassen.
Wichtig bei Inline-Prüfung ist das Timing:
Die Kontrolle erkennt Fehler, bevor sie größer werden. Mit integrierter Bildverarbeitung melden die Systeme Qualitätsabfälle sofort. Dadurch haben Bediener die nötigen Informationen, um schnell zu handeln — z. B. Reinigung, Austausch oder eine einfache Einstellung — und die Linie weiterlaufen zu lassen.
In KEYENCE-Systemen sind Druck- und Prüf-Einstellungen verknüpft.
Beim Wechsel des Druckauftrags passen sich die Prüf-Schwellen automatisch an. So entfällt separate Kalibrierung und das Risiko von Synchronisationsfehlern bei Schichtwechseln.
Einfachere Einrichtung und Bedienung mit integrierten Inspektionssystemen
Ein großes Problem in der industriellen Druckqualitätskontrolle ist die Komplexität. Mehrere Geräte bedeuten mehrere Einstellungen. Je mehr manuell angepasst werden muss, desto größer ist die Wahrscheinlichkeit, dass etwas übersehen wird.
Integrierte Systeme reduzieren diese Komplexität durch:
- gemeinsame Einstellungen für Druck und Prüfung
- automatische Anpassung bei Jobwechseln
- weniger manuelle Eingriffe und damit weniger Fehlerquellen
Das macht Einrichtung und tägliche Bedienung schneller, sicherer und zuverlässiger.
Moderne Inspektionslösungen beseitigen diese Hindernisse. Integrierte Systeme mit einer einheitlichen Bedienoberfläche verkürzen die Einrichtungszeit und den Schulungsaufwand.
Wenn Inspektionskameras ins Bedienfeld des Druckers eingebunden sind, muss der Nutzer den Auftrag nur einmal einstellen.
Wichtige Vorteile:
- Einheitliche Oberfläche: Alle Einstellungen an einem Ort.
- Weniger Schulung: Bediener lernen nur eine Oberfläche.
- Schnellere Einrichtung: Aufträge sind schneller startklar.
-

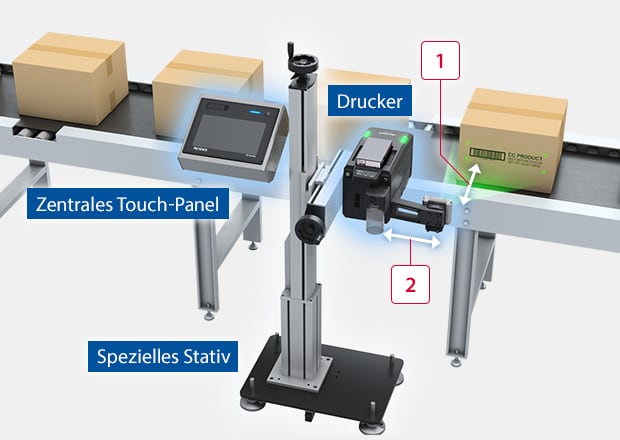

1Fester Abstand für ideale Beleuchtung und Blickfeld
-
2Fester Abstand für optimale Druckinspektion

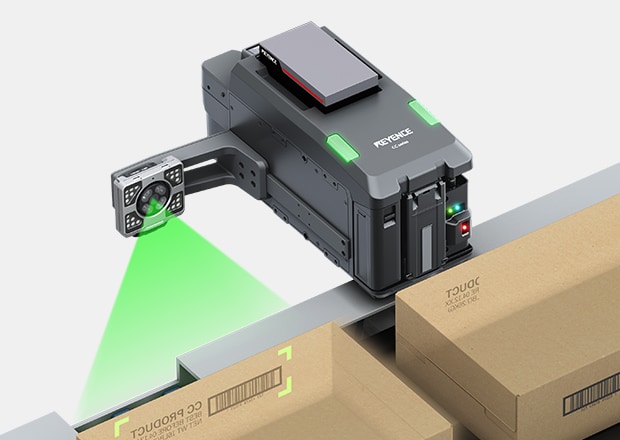

Bei Systemen wie der Modellreihe CC-1000 von KEYENCE ist die integrierte Kamera direkt mit der Steuerung verbunden und synchronisiert sich automatisch mit den gewählten Druck-Einstellungen. Die Prüf-Parameter werden bei jedem Wechsel des Druckauftrags sofort aktualisiert.

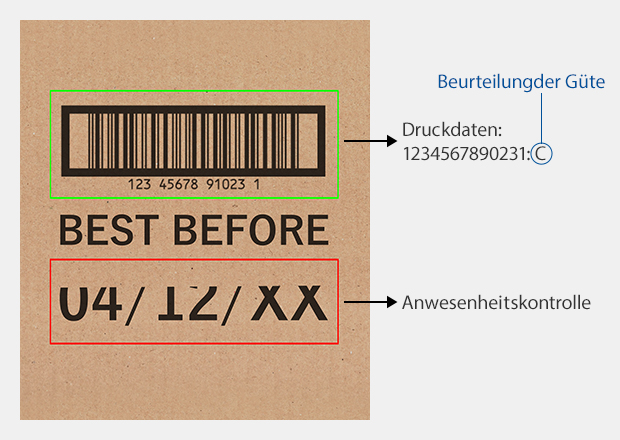

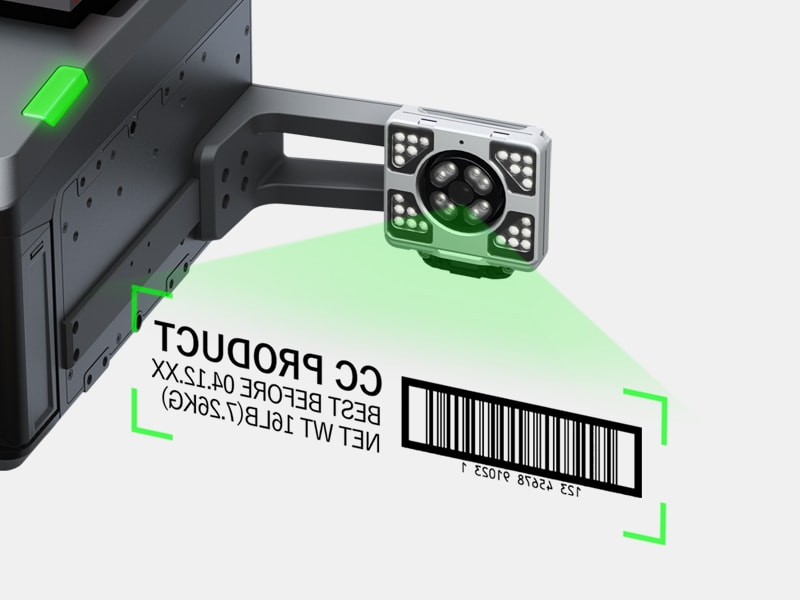

Die Kamera ist speziell für zuverlässige Inspektionen auf Kartonoberflächen entwickelt. Sie prüft nicht nur, ob ein Code vorhanden ist oder fehlt, sondern liest auch Barcodes und 2D-Codes. So wird sichergestellt, dass die Codes vorhanden, gut lesbar und scannbar sind.
Die speziell angepasste Bauweise sorgt für gleichbleibende Leistung trotz der speziellen Struktur und Farbunterschiede von Kartonverpackungen.
Zukünftige Trends in der Druckinspektion
Die Kennzeichnung von Kartons ist nur ein Teil einer größeren Transportkette.
Dazu gehören auch:
- Datenerfassung
- Produktionsüberwachung
- Rückverfolgbarkeit der Verpackungen

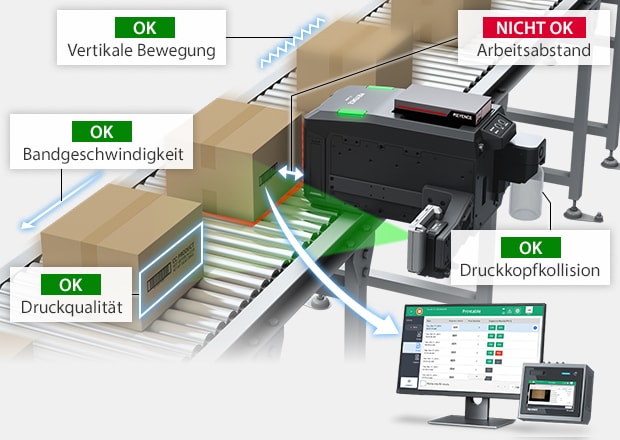

Statusüberwachung auf einen Blick
* Beispiel mit Multisensoreinheit
Wohin die Entwicklung geht:
Erwartung an die Lieferkette steigt und mehr Transparenz wird verlangt.
- Inspektionssysteme müssen umfassende Einsicht bieten — ohne die Geschwindigkeit der Linie zu bremsen.
- Zukunftsgeräte verbinden Prüfung, Datensammlung und Monitoring in einem System.
- Automatisierte Auswertung und Berichte helfen bei schneller Fehleranalyse und Nachverfolgung.
Die neuesten KEYENCE-Systeme speichern Inspektionsbilder zusammen mit den Pass/Fail-Daten.
So können Druckqualitäts-Änderungen untersucht werden.
Diese Rückverfolgbarkeit macht die Inspektion aus einer reaktiven Sicherheitsmaßnahme zu einem vorausschauenden Analysewerkzeug.
FAQs
Wie wird die Lesbarkeit von Barcodes auf Karton überprüft?
Bildverarbeitungssysteme bewerten die Barcode-Qualität nach ISO-Standards. Sie sind speziell kalibriert für strukturierte Materialien wie Wellpappe.
Welche Branchen profitieren am meisten von der Inspektion?
Branchen mit Rückverfolgbarkeitsanforderungen profitieren am stärksten, z. B. Lebensmittel, Getränke, Pharma und Konsumgüter.
Worin unterscheidet sich automatische Druckinspektion von manueller Prüfung?
Manuelle Prüfungen entnehmen nur Stichproben und sind von menschlicher Genauigkeit abhängig. Automatische Systeme prüfen inline in Echtzeit und nach objektiven Kriterien jedes einzelne Druckbild.
Wie senkt automatische Druckinspektion die Gesamtkosten?
Sie verhindert, dass fehlerhafte Produkte weiterlaufen, spart Nacharbeit, reduziert Arbeitsaufwand und verringert das Risiko teurer Rückrufe oder Nichteinhaltung von Vorschriften.
