Spaltmessung
Bei der Suche nach der besten Methode zur Messung des Spalts sind mehrere wichtige Faktoren zu berücksichtigen: die Form und das Material des Messobjekts, die Art des Messsystems und die Installationsumgebung. Die Auswahl von Systemen, die Ihre Anforderungen nicht ausreichend erfüllen, kann zu unzureichender Präzision und erhöhtem Arbeitsaufwand während der Produktion führen. Im Folgenden finden Sie Beispielanwendungen für Spaltmessungen.
Laden Sie den Katalog herunter und erhalten Sie zusätzliche Informationen zu unseren Produkten.
Broschüre herunterladen

Spaltmessung bei transparenten Objekten
Bei transparenten Objekten wird das Bauteil von oben mit einem Laser beleuchtet, sodass ein Spalt durch die Lichtreflexion der verschiedenen Ebenen bestimmt werden kann.
Die Auswahl des Sensorkopfes ist wichtig
- Ist der minimale Abstand vorhanden, damit die beiden Flächen identifiziert werden können?
- Kann die Messung auch dann stabil durchgeführt werden, wenn die beiden Oberflächen einen unterschiedlichen Reflexionsgrad aufweisen?

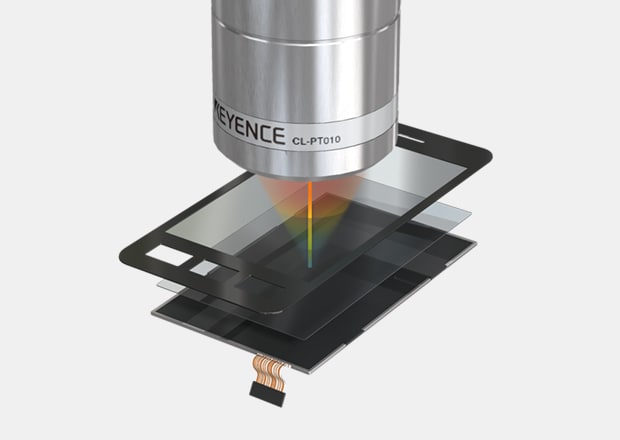

Spaltmessung von Touchpanels
Konfokaler Wegmesssensor Modellreihe CL-3000

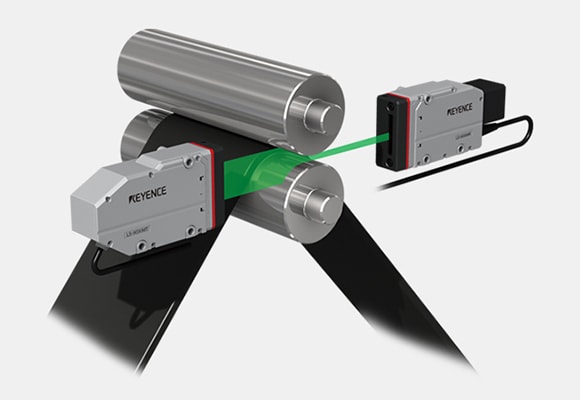

Spaltmessung von Walzen mit einem Durchlichtsensor

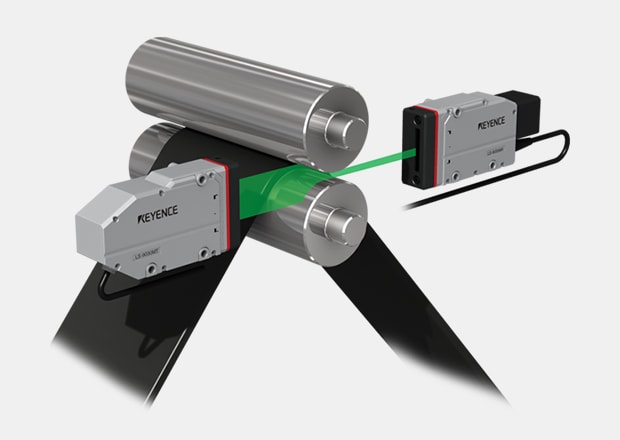

Spaltmessung bei Walzen
Die Messung des Spalts während des Walzvorgangs ermöglicht eine Echtzeitkontrolle der resultierenden Dicke, was zu einer stabilen Produktion und verbesserten Qualität führt. Mit der Modellreihe LS-9000 kann selbst ein Spalt von nur 10 µm genau gemessen werden.
Optisches LED Lichtbandmikrometer Modellreihe LS-9000

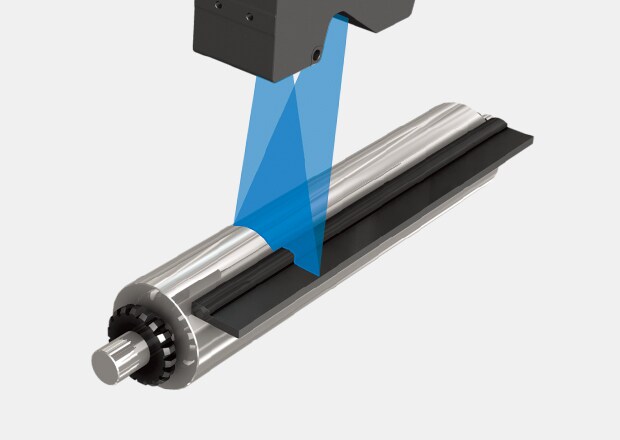

Messung des Spalts zwischen Matrize und Walze
Die Laserlinie wird vom Bauteil zum Sensor reflektiert und dient zur Erstellung eines Profils des Bauteils. Anhand dieses Profils können wir Merkmale wie Stufenhöhen und Spaltmaße messen. Spaltmaße und Stufenhöhen können gleichzeitig in einer Messung geprüft werden. Selbst Spaltmaße von geneigten Objekten können mit der Positionskorrekturfunktion genau gemessen werden.
3D Laser-Snapshot-Sensor Modellreihe LJ-S8000
Systeme zur Spaltmessung
Es gibt verschiedene Systeme zur Spaltmessung, in Abhängigkeit von der jeweiligen Anwendung. Typische Spaltmesssysteme bestehen jedoch normalerweise aus einem Sender und einem Empfänger.
Die meisten Fertigungsstätten verlassen sich weniger auf manuelle Qualitätskontrollen, sondern mehr auf Inline-Systeme innerhalb der Produktionslinien.
Dies gilt insbesondere für alle wichtigen Industrien wie Elektronik, Luft- und Raumfahrt, Metallverarbeitung, Kunststoffherstellung und Automobilindustrie. Hier ist eine Aufschlüsselung der gängigsten Arten von Sensoren und Werkzeugen zur Abstands- oder Spaltmessung:
Optische 1D-Mikrometer
Die optischen Mikrometer der Modellreihe LS-9000 von KEYENCE sind für Spalt- und Abstandsmessungen in industriellen Umgebungen konzipiert. Diese berührungslosen Sensoren verwenden den Schattenwurf des Objektes auf einem Zeilensensor, um Spalte und Abstände verschiedener Größen genau zu messen. Zum Beispiel können diese Sensoren den Spalt zwischen Rollen durch die Messung der Breite des durchgehenden Lichts erfassen.
Die Modellreihe LS-9000 verfolgt auch die Neigung des Werkstücks und misst die Position zwischen Sender und Empfänger, wodurch Neigungsfehler automatisch korrigiert werden. Diese Funktion ermöglicht stabilere Messungen und verbesserte Zykluszeiten.
Darüber hinaus ist die LS-Serie mit einer High-End Kondensorlinse ausgestattet, die das LED-Licht effizient fokussiert und die Messgenauigkeit erhöht. Das Design dieser Sensoren gewährleistet eine lange Lebensdauer, was sie zu einer kosteneffizienten und zuverlässigen Lösung für Spaltmessungen macht.
Optische 2D-Mikrometer
Optische 2D-Mikrometer, wie die Durchlichtkamera der Modellreihe TM-X5000 von KEYENCE, verwenden ebenfalls den Schattenwurf für Messungen. Die Fähigkeit, Daten in 2D zu erfassen, ermöglicht jedoch komplexere Messungen. Zum Beispiel können sie den maximalen Spalt eines Teils oder Spalt-zu-Spalt-Daten messen.
Die Doppelt-telezentrische Optik der Modellreihe TM-X5000 von KEYENCE stellt sicher, dass nur parallelisiertes Licht für die Bildgebung verwendet wird, was eine stabile und genaue Messung ermöglicht ohne Verzeichnung. Selbst bei wechselnden Lichtverhältnissen liefert der Sensor konsistente Ergebnisse.
Die automatische Korrekturfunktion ermöglicht zudem genaue Messungen, selbst wenn das Objekt eine leichte Abweichung oder Neigung aufweist. Dies macht die Modellreihe TM-X5000 ideal für den Einsatz in Branchen wie der Automobil-, Luft- und Raumfahrt- sowie der Elektronikfertigung, wo Präzision und Effizienz entscheidend sind.
Laser-Wegmesssensoren
Laser-Wegmesssensoren sind hervorragend geeignet, um verschiedene Messungen in einer Anwendung durchzuführen, die hohe Präzision und berührungslose Messungen erfordern. Sie werden typischerweise in konfokale Sensoren und Lasertriangulationssensoren kategorisiert. Konfokale Wegmesssensoren arbeiten, indem sie ein mehrfarbiges Licht auf die Oberfläche fokussieren, welches dann reflektiert wird. Die Wellenlänge des reflektierten Lichts bestimmt die Entfernung eines einzelnen Punktes, und mehrere Punkte können zu einem Oberflächenprofil verbunden werden. Dieses Profil kann dann verwendet werden, um Spalte zu identifizieren und zu messen. Lasertriangulations-Wegmesssensoren, oder 2D-Laser-Profilsensoren, projizieren einen Laserstrahl auf die Oberfläche des Objekts. Der Strahl wird dann zum Sensor reflektiert, und die Entfernung wird aus dem Winkel des reflektierten Lichts abgeleitet. Diese Spaltmesssensoren werden ebenfalls verwendet, um ein Oberflächenprofil zu erstellen und können daher als Spaltmesssysteme eingesetzt werden.
Anwendungen von Spaltmessgeräten
Spaltmesssensoren werden in zahlreichen Branchen weit verbreitet eingesetzt, von der Automobilindustrie, wo sie als Spalt- und Abstandsmesssysteme für Karosserien, Motoren und verschiedene Baugruppen verwendet werden, bis hin zur Luft- und Raumfahrt, Elektronik, Metallverarbeitung, Kunststoffherstellung und allgemeinen Qualitätskontrolle. Wenn Ihr Unternehmen seine Produktionslinie durch die Integration berührungsloser Spaltmesssysteme aufrüsten möchte, kontaktieren Sie uns noch heute. Unsere Experten beantwortet gerne alle Ihre Fragen zur Integration der KEYENCE-Systeme in Ihr aktuelles Setup.
