3D Scanner
Verschiedene Anwendungen von STL-Daten
-
Tags:
- R&D , 3D-Datenerfassung
Wichtige Punkte im Überblick
- STL-Dateien stellen 3D-Formen als Dreiecksnetze für CAD, 3D-Druck und Oberflächen-Workflows dar.
- Die Modellreihe VL ermöglicht die vollflächige STL-Erfassung mit nur einem Klick, ohne Marker oder komplexe Vorbereitung.
- Integrierte Bearbeitungsfunktionen füllen Löcher, entfernen Rauschen und reduzieren die Dateigröße für die nachgelagerte Verwendung.
- Exportieren Sie 3D-Daten (OBJ/3MF) mit detaillierten Farbinformationen für eine realitätsnahe Darstellung und einen farbgetreuen 3D-Druck.
- Anwendungsfälle für STL: Rapid Prototyping, Laserbeschriftung auf Freiformflächen und 3D-Assets für den E-Commerce.
3D-CAD revolutioniert die Fertigung und eröffnet Anwendern zahlreiche datengestützte Möglichkeiten. Dieser Artikel erläutert die Grundlagen von STL-Daten (ein gängiges CAD-Dateiformat), beschreibt ihre praktischen Anwendungen, untersucht die Einschränkungen diverser Datenerfassungsmethoden und zeigt, wie die Modellreihe VL von KEYENCE diese Herausforderungen meistert.
Was sind STL-Daten?

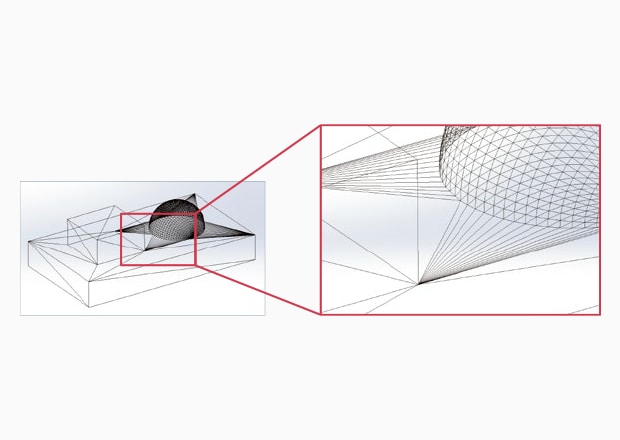

STL-Daten (Stereolithographie) sind ein Dateiformat für eine CAD-Software. Eine dreidimensionale Form wird als Ansammlung vieler kleiner Dreiecke beschrieben. Um auch abgerundete Konturen präzise darzustellen, wird das Dreiecksnetz in detailreichen Bereichen entsprechend verfeinert, sodass glatte Oberflächen möglichst genau angenähert werden.
Anwendungen von STL-Daten

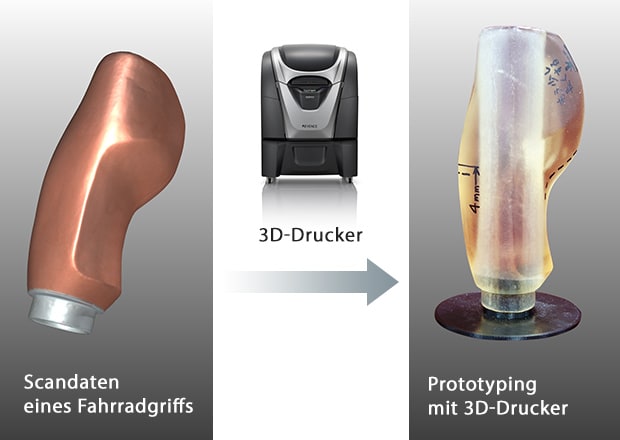

Prototyping mit einem 3D-Drucker
Durch den Import von STL-Dateien in einen 3D-Drucker können physische Modelle aus digitalen Entwürfen erstellt werden. Ein physischer Prototyp erleichtert das Erkennen von Konstruktionsfehlern und ermöglicht es, zeitaufwändiges Nacharbeiten zu vermeiden. In der Prototyping-Phase entfällt durch den 3D-Druck zudem die Notwendigkeit von Formen, was die Vorlaufzeit erheblich verkürzt.

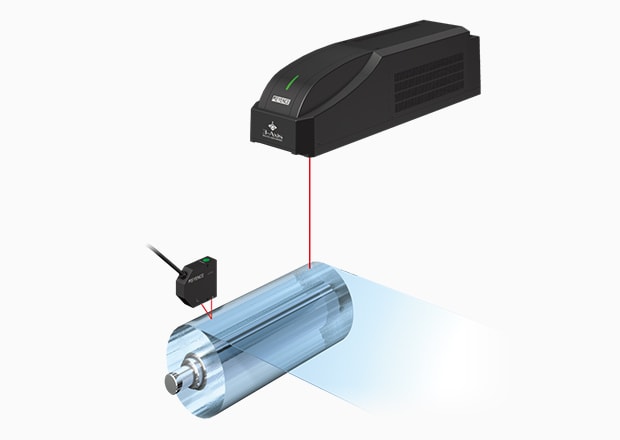

Beschriftungslaser
Die Beschriftung von Freiformflächen ist mit herkömmlichen Verfahren oft eine Herausforderung. Durch die Umwandlung der Geometrie in STL-Daten und den Import in einen Beschriftungslaser lassen sich jedoch auch komplexe Freiformteile präzise und gleichmäßig kennzeichnen.

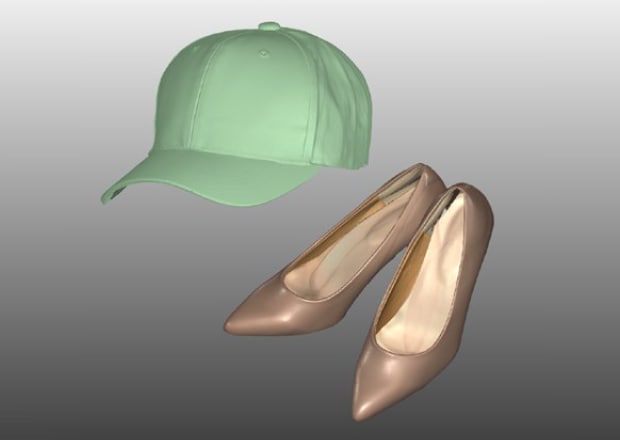

Produktdarstellungen mit 3D-Daten vereinfachen
Dateien mit Farbinformationen, wie OBJ oder 3MF, ermöglichen die realitätsnahe Darstellung von Produkten direkt auf E-Commerce-Websites. Form, Oberfläche und Farben werden originalgetreu wiedergegeben, sodass Kunden das Produkt besser verstehen und beurteilen können. Gleichzeitig reduziert sich der Aufwand für die Erstellung und Pflege von Grafiken, insbesondere bei Produkten mit häufigen Änderungen.
Tpypische Herausforderungen im Arbeitsalltag
Obwohl STL-Dateien in vielerlei Hinsicht nützlich sind, war die Erfassung von STL-Daten von realen Bauteilen oft langsam und schwierig. Die Verwendung herkömmlicher 3D-Scanner zur Erzeugung von STL-Daten ist in der Regel mit folgenden Hürden verbunden:

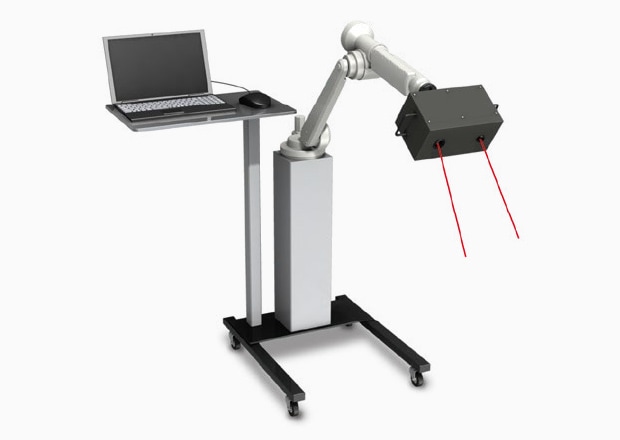

Schwierige Einrichtung
Die Verwendung eines großen Arms zur Positionierung des Bauteils oder das Anbringen von Referenzaufklebern auf dem Objekt zur Ausrichtung erfordert einen erheblichen Zeit- und Arbeitsaufwand, bevor der Scanvorgang überhaupt beginnen kann.
Fehlende visuelle Informationen
Typischerweise werden Scans als monochromes 3D-Modell ausgegeben, was es schwierig macht, zu erkennen, wo sich die Datensätze unterscheiden.
Große Datenmengen
STL-Dateien enthalten oft große Datenmengen, was die Verarbeitung und Weiterbearbeitung von Bauteilen verlangsamen kann. Für Anpassungen an der Geometrie ist zudem häufig der Einsatz zusätzlicher Software erforderlich, was die Effizienz des Workflows beeinträchtigt.

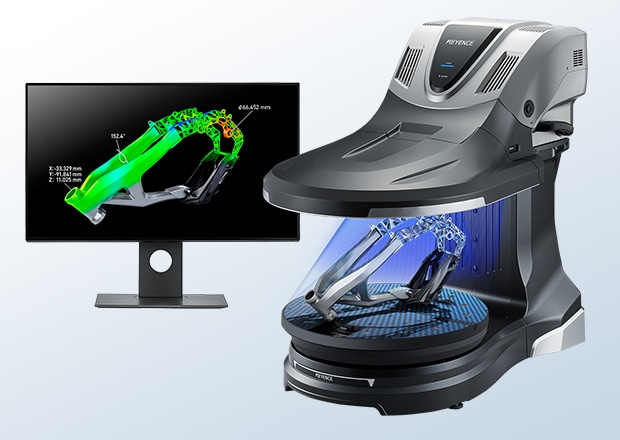

Lösungen mit dem optischen 3D-Scanner der Modellreihe VL
Einfache Datenerfassung

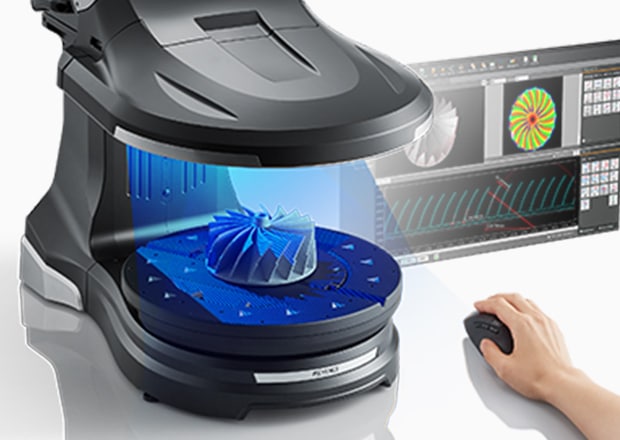

Dank des Place & Click-Prinzips sind keine Referenzpunkte erforderlich. Das Bauteil wird einfach auf den Messtisch gelegt und mit nur einem Klick vollständig erfasst. Anschließend steht die Geometrie direkt als STL-Datei zur Verfügung.

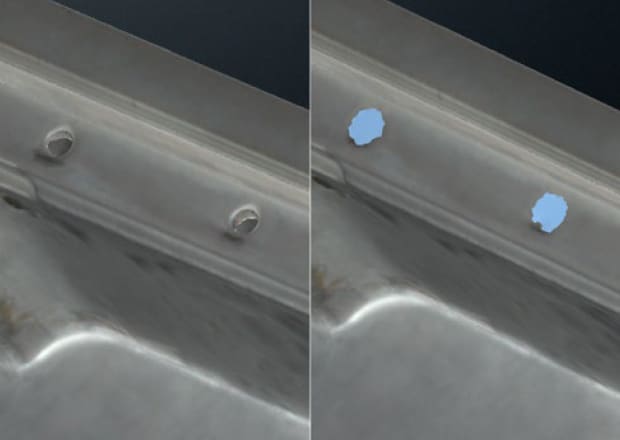

Scandaten schnell optimieren und Dateigrößen reduzieren
Der optische 3D-Scanner bietet integrierte Funktionen zur Nachbearbeitung von 3D-Daten. Löcher werden automatisch geschlossen und unerwünschte Scanartefakte mit wenigen Klicks entfernt. Zusätzlich lässt sich die Auflösung der STL-Datei gezielt anpassen, um die Dateigröße zu reduzieren. Das erleichtert die Speicherung, den Datenaustausch und die Weiterverarbeitung in CAD- und anderer Konstruktionssoftware.

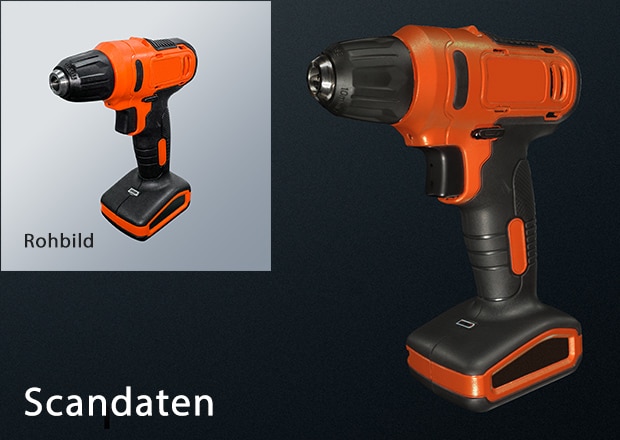

Farbige 3D-Datenausgabe
Scans können als OBJ- oder 3MF-Dateien exportiert werden, wobei die erfassten Echtfarb- und Texturinformationen erhalten bleiben. Dadurch lassen sich Objekte realitätsnah visualisieren.
Vielfältige Einsatzmöglichkeiten mit der Modellreihe VL
Die Modellreihe VL erfasst vollständige 3D-Daten von Bauteilen und stellt diese direkt als STL-Dateien zur Verfügung. Dadurch lassen sich die erfassten Daten nahtlos in unterschiedlichste Prozesse integrieren, beispielsweise für CAD-Anwendungen, den 3D-Druck oder die Laserbeschriftung. Darüber hinaus eröffnen STL-Daten zahlreiche weitere Möglichkeiten für die digitale Weiterverarbeitung und Nutzung von Bauteilgeometrien. Erfahren Sie, welche weiteren Möglichkeiten die Modellreihe VL für Ihre Anwendungen bietet.
