Základy měření
Co jsou senzory polohy a systémy pro měření rozměrů?
Co jsou senzory polohy?
Senzor polohy slouží k měření vzdálenosti mezi objektem a referenční polohou. Senzory polohy lze použít k měření rozměru a vedle vzdálenosti umožňují zjistit výšku, tloušťku a šířku objektu. Je nezbytné vybrat nejvhodnější vybavení podle použití, požadované přesnosti a prostředí používání. Měření pomocí senzorů polohy lze zařadit do dvou velkých kategorií: bezkontaktní měření světlem nebo magnetickými poli/zvukovými vlnami a kontaktní měření prováděné přímým kontaktem s objektem.
Principy a vlastnosti obou metod jsou popsány níže.
| Položka | Bezkontaktní typ | Kontaktní typ | |||
|---|---|---|---|---|---|
| Optický typ | Typ využívající vířivý proud | Ultrazvukový typ | Metoda laserového zaměření | ||
| Objekty detekce | Většina objektů | Kov | Většina objektů | Většina objektů | Pevná látka |
| Vzdálenost měření | Normální | Krátká | Dlouhá | Krátká | Krátká |
| Přesnost | Vysoká | Vysoká | Nízká | Vysoká | Vysoká |
| Rychlost odezvy | Rychlá | Rychlá | Pomalá | Normální | Pomalá |
| Prach, voda, olej atd. | Normální | Silné | Normální | Normální | Silné |
| Měřený povrch | Malé | Normální | Velké | Malé | Malé |
Různé aplikace
Senzory polohy slouží k nejrůznějším účelům. Níže je uvedeno několik příkladů.
| Záměr | Příklad |
|---|---|
| Tloušťka | Měření s cílem zjistit, zda je tloušťka válcovaných plechů rovnoměrná, zda je tloušťka vrstveného skla v rámci norem atd. |
| Výška a schody | Měření s cílem zjistit, zda je výška zarovnaných desek plošných spojů rovnoměrná a zda se na čipech sestavených na deskách plošných spojů nenacházejí neobvyklé schody. |
| Vnější průměr | Měření vnějšího průměru masově vyráběných válcových součástí za účelem zjištění jejich přijatelnosti. |
| Deformace a rovinnost | Měření s cílem zjistit, zda je skleněný substrát zdeformovaný, zda je leštěná kovová součást rovná, atd. |
| Zdvih a poloha | Měření velikosti zdvihu kamerového modulu, zjištění, zda byl objekt přemístěn do správné polohy v zařízení provádějícím jeho zpracování, apod. |
| 3D tvar | Kromě kontroly deformace součástí také měření deformace ve všech směrech na rovném povrchu, nikoliv jen v jedné linii. |

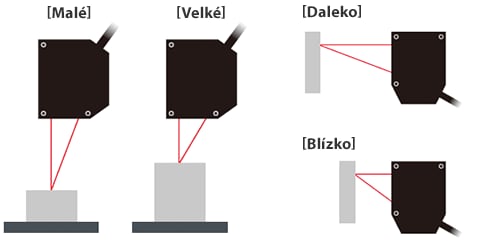

Reflexní modely
| Fotoelektrický snímač (pohybové čidlo) | Senzor polohy |
|---|---|
 |
 |

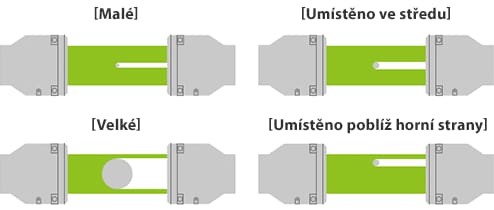

Průchozí paprsek
| Fotoelektrický snímač (pohybové čidlo) | Senzor polohy |
|---|---|
 |
 |
