Typy měřících systémů
Kontaktní měřicí senzory
Metoda Scale Shot
Když se měřící tyč pohybuje, pohybuje se také stupnice vestavěná v tyči. Na stupnici je vepsán složitý vzor, který umožňuje určit velikost pohybu a absolutní hodnoty. Velikost pohybu a absolutní hodnoty se měří pomocí světla z rovnoběžně umístěné diody LED dopadajícího na vzor. Ten je následně vysokorychlostně čten snímačem CMOS.
- A
- Certifikát paralelního paprsku diody LED
- B
- Stupnice z křemenného skla
- C
- Snímač CMOS
- A
- Vysílač
- B
- Stupnice absolutních hodnot
- C
- Snímač CMOS

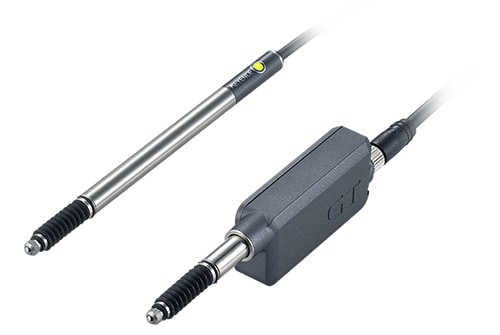

Velmi přesný digitální kontaktní senzor
Řada GT2
Bez jakýchkoliv detekčních chyb, dlouhá životnost a výjimečná odolnost vůči působení prostředí. Kontaktní senzor s minimálními problémy a údržbou.
