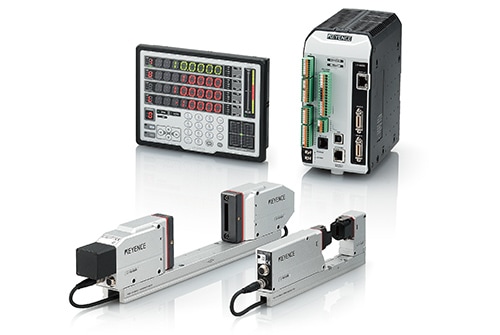

1D optický mikrometr

Princip: Světlo zelené diody LED je vyzařováno jako rovnoměrný kolimovaný paprsek. Když objekt tento paprsek zlomí, vznikne na osvětleném prvku stín. Změřením tohoto stínu lze získat přesné informace o objektu.

(A) Monitorovací snímač CMOS	Monitorovací snímač CMOS sleduje sklon obrobku a automaticky opravuje chyby způsobené sklonem.
(B) Snímač CMOS s vysokorychlostní expozicí	Měřící snímač CMOS naší vlastní konstrukce je vybaven integrovaným zesilovačem, který maximalizuje výkon a rychlost.
(C) Snímač CMOS polohy objektu	Snímač CMOS měří polohu mezi vysílačem a přijímačem.
(D) Vysoce intenzivní zelené světlo LED	Vysoce intenzivní zelené světlo LED má delší životnost než tradiční zdroje světla LED. Současně nabízí vysokou intenzitu a rovnoměrné rozložení světla.
(E) Vysoce účinný kondenzátor	Objektiv efektivně soustřeďuje světlo LED

1D laserový skenovací mikrometr

Laserové světlo je vyzářeno na rotující polygonové zrcadlo, které konstantní rychlostí traverzuje paprsek v rámci měřícího rozsahu senzorů. Změřením času, kdy je světlo blokováno od přijímače, lze změřit hodnoty, jako je vnější průměr.

Graf principu metody laserového skenování

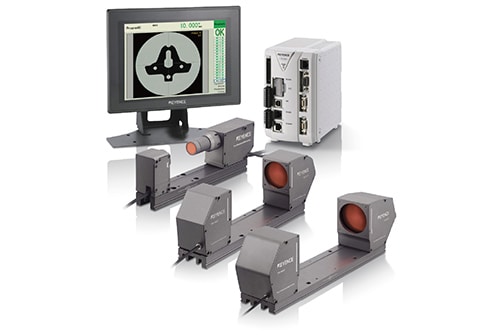

2D optický mikrometr

Tento optický systém využívá zelené světlo LED a telecentrický objektiv k rovnoměrnému vyzařování světla na objekt. Když objekt zlomí paprsek, vytvoří 2D stín na snímači CMOS. Změřením tohoto stínu lze vypočítat hodnoty, jako je velikost a úhel. Tato metoda využívá jedinečné výhody modelu s průchozím paprskem, který není ovlivněn světlem. Lze tak provádět vysoce přesná měření.
